Модуль (или модули) памяти |
19
7
Модуль (или модули) памяти
ПРЕДУПРЕЖДЕНИЕ.
Перед проведением работ с внутренними компонентами
компьютера ознакомьтесь с информацией о мерах предосторожности,
поставляемой с компьютером, и следуйте инструкциям, приведенным в
«Перед на чалом работы» на стр. 7. Дополнительные сведения по вопросам
безопасности см. на веб-странице, посвященной соответствию норматив ам:
www.dell.com/regulatory_compliance.
Извлечение модуля (или модулей) памяти
Предварительные условия
1 Извлеките аккумулятор. См. раздел «Извлечение аккумулятора» на стр. 13.
2 Снимите нижнюю крышку. См. раздел «Снятие нижней крышки» на стр. 17.
Последовательность действий
ВНИМАНИЕ. Во избежание повреждения разъема модуля памяти не
следует использовать инструменты для разжатия фиксаторов модулей.
1 Подушечками пальцев осторожно раскрывайте фиксаторы с каждой стороны
разъема модуля памяти до тех пор, пока модуль памяти слегка не выскочит
из разъема.
2 Извлеките модуль памяти из разъема.

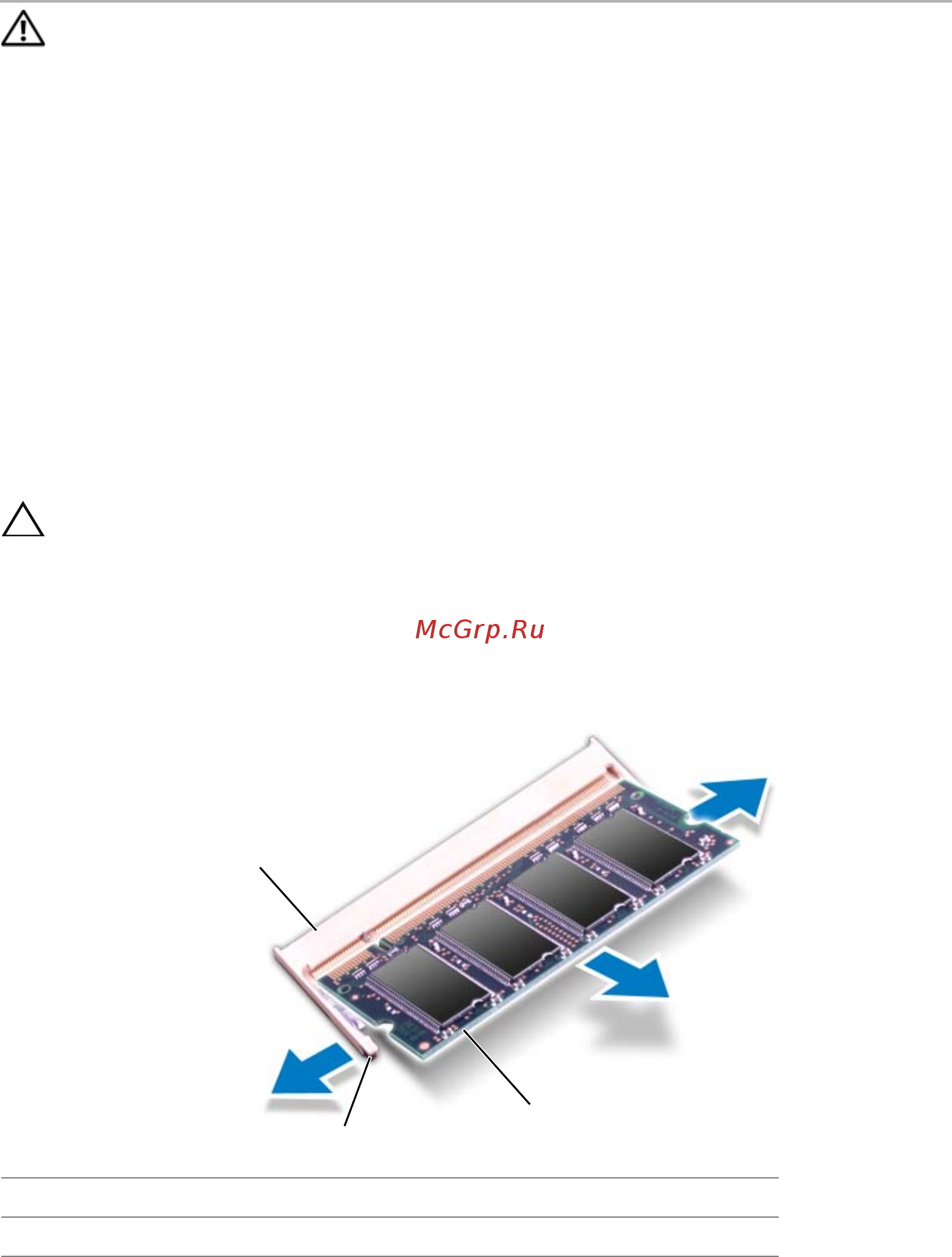

1 разъем модуля памяти 2 Фиксаторы (2)
3 модуль памяти
1
2
3
