Dell Inspiron 5520 (5520-5876) [38/84] Установка лицевой панели дисплея
![Dell Inspiron 5520 (5520-5524) [38/84] Установка лицевой панели дисплея](/views2/1080707/page38/bg26.png)
38
| Дисплей в сборе
Последовательность действий
ВНИМАНИЕ. Лицевая панель дисплея является крайне хрупкой.
Соблюдайте осторожность во избежание повреждения лицевой панели.

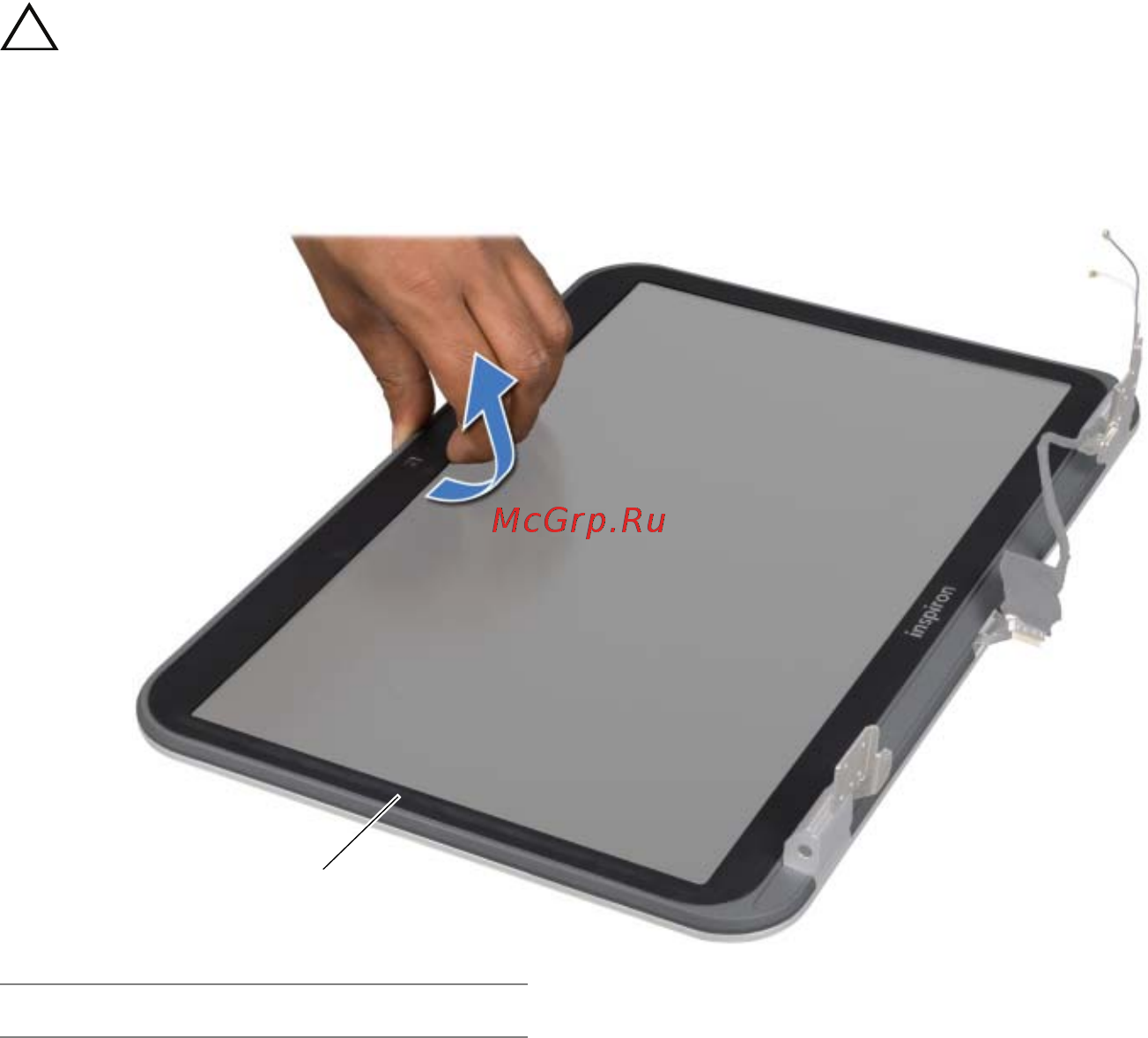

1 Кончиками пальцев осторожно приподнимите внутренний край лицевой панели.
2 Снимите лицевую панель дисплея.
Установка лицевой панели дисплея
Последовательность действий
Совместите лицевую панель дисплея с крышкой дисплея и аккуратно установите
лицевую панель дисплея на место со щелчком.
Действия после завершения операции
1 Установите на место дисплей в сборе. См. раздел «Установка дисплея в сборе»
на стр. 37.
2 Установите на место упор для рук. См. раздел «Установка упора для рук»
на стр. 31.
3 Установите нижнюю крышку. См. раздел «Установка нижней крышки» на стр. 18.
4 Установите клавиатуру на место. См. раздел «Замена клавиатуры» на стр. 16.
5
Установите аккумулятор. См. раздел «Замена аккумулятора» на стр. 13.
6 Следуйте инструкциям, описанным в разделе «После выполнения работ с
внутренними компонентами компьютера» на стр. 9.
1 лицевая панель дисплея
1
