30
| Упор для рук

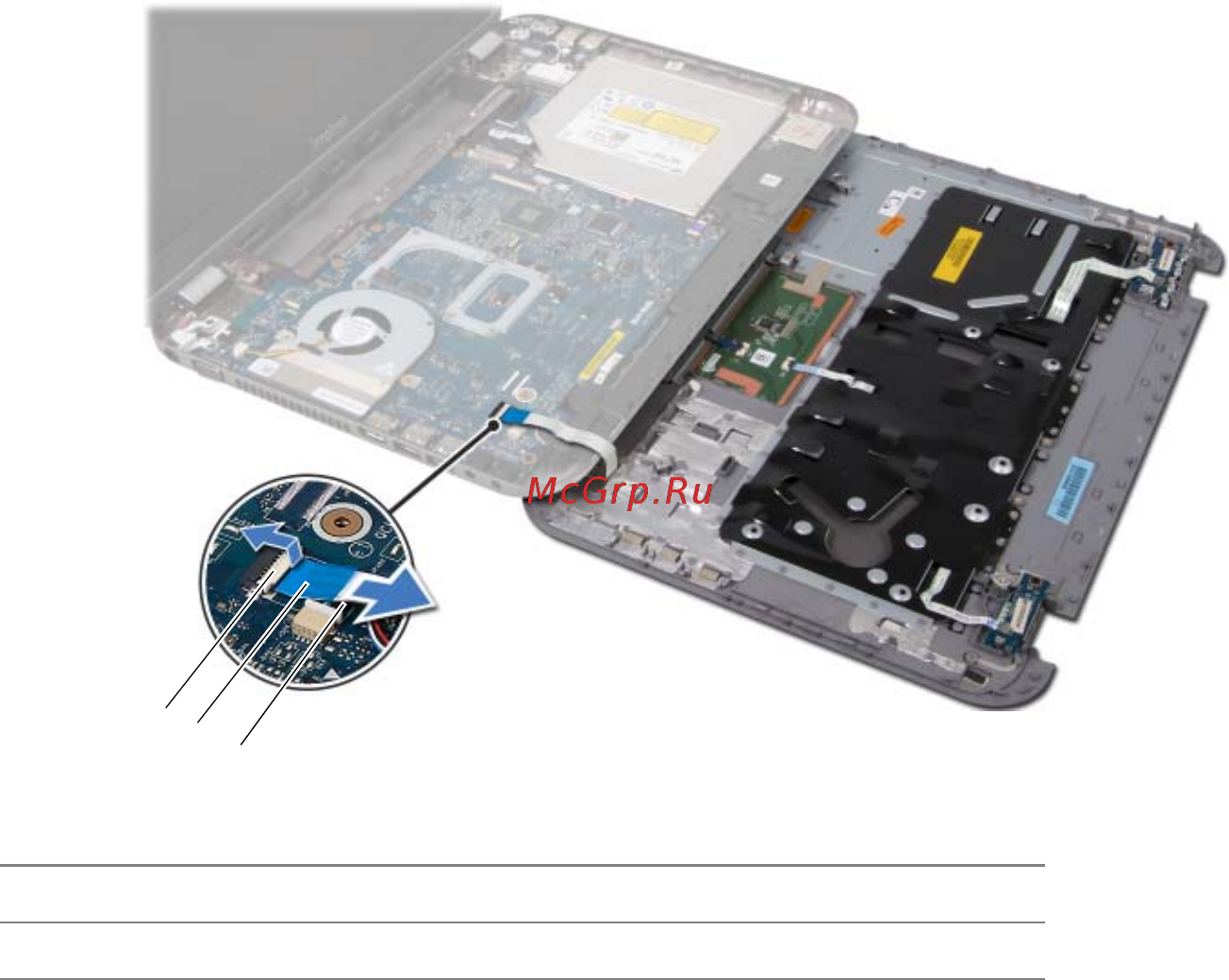

6 Не прилагая чрезмерных усилий, потяните упор для рук в сборе и отложите его в
сторону от дисплея, как показано на следующем рисунке.
7 Поднимите защелку разъема и потяните за язычок, чтобы отсоединить кабель
индикаторов состояния от разъема на системной плате.
8 Приподнимите упор для рук в сборе и
снимите его с корпуса компьютера.
1 защелка разъема 2 язычок
3 кабель индикаторов состояния
1
2
3
