Модуль камеры |
47

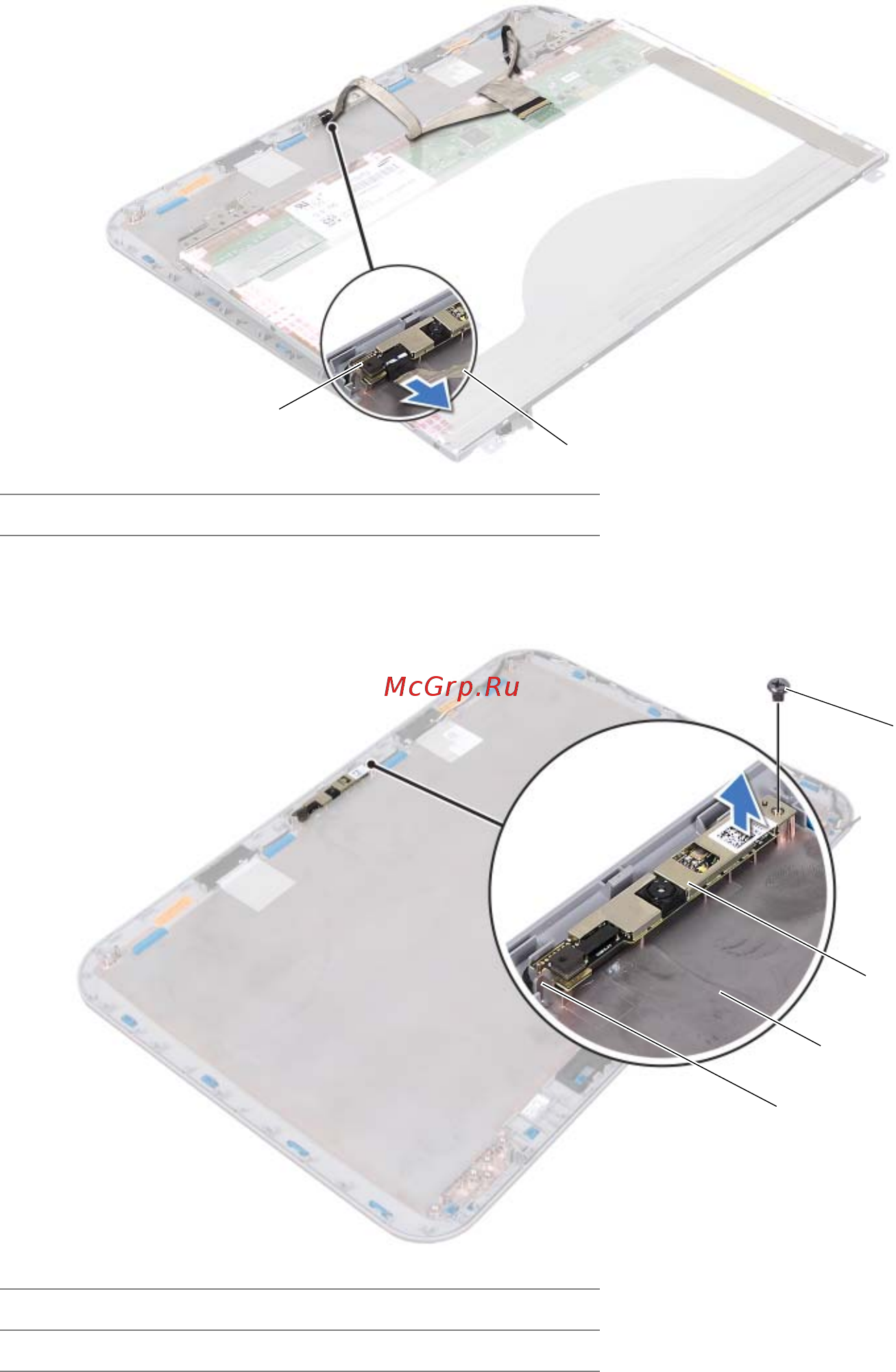

3 Отсоедините кабель камеры от разъема на модуле камеры.
4 Выверните винт, которым модуль камеры крепится к крышке дисплея.
5 Приподнимите модуль камеры и извлеките его из крышки дисплея.
1 модуль камеры 2 кабель камеры
1 выступ 2 крышка дисплея
3 модуль камеры 4 винт
1
2
3
4
1
2
