Функции мониторинга и прослушивания
Справочное руководство V5
110

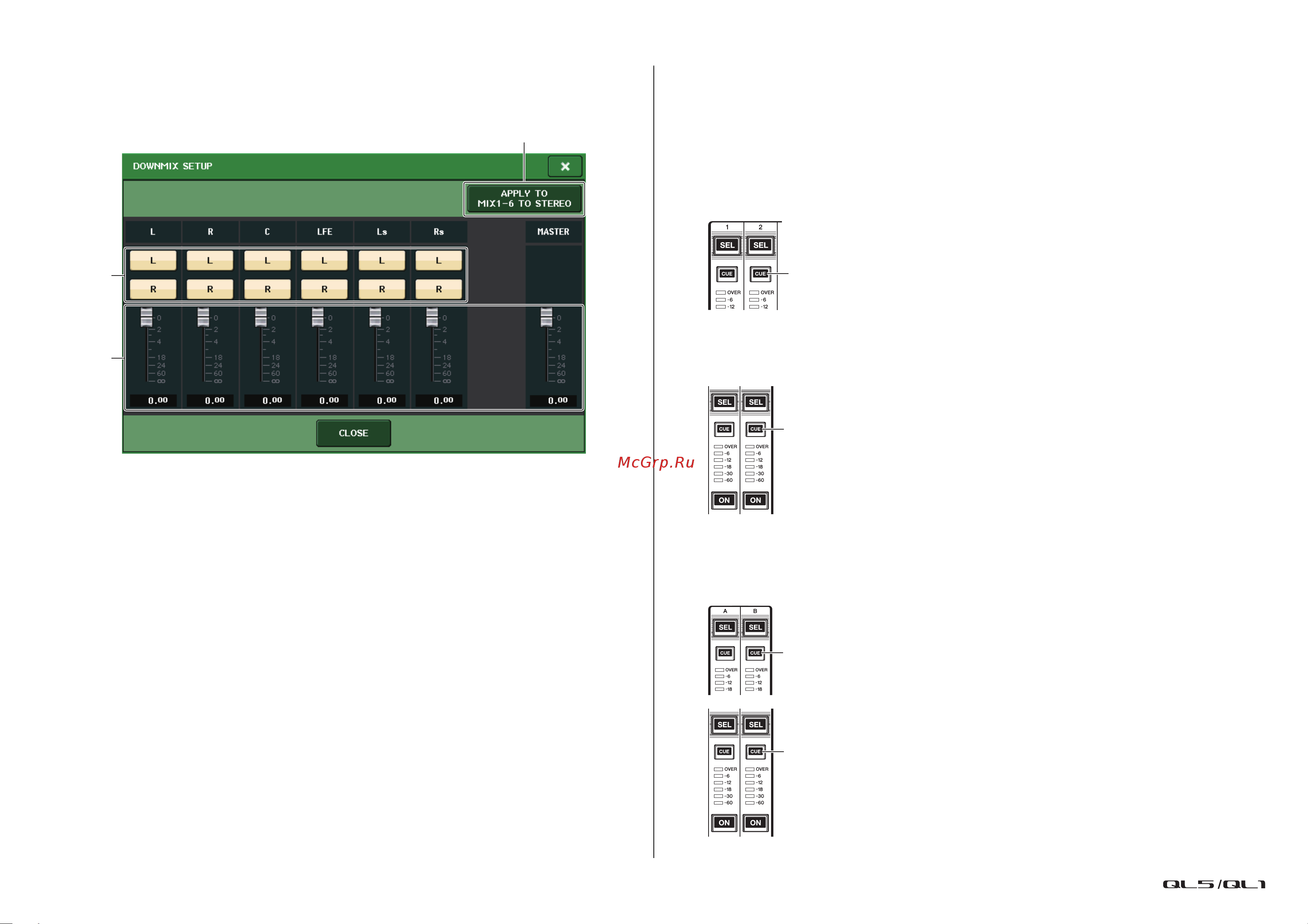

Экран DOWNMIX SETUP (Настройка микширования)
Нажмите кнопку DOWNMIX SETUP на экране SURROUND MONITOR, чтобы открыть
этот экран. Структура каналов такая же, как и на экране SURROUND SETUP.
1
Поле выходного канала
Выбор канала, на который выводится сигнал. Для включения и выключения каналов
служат кнопки L и R.
2
Поле параметра микширования
Задает параметры микширования для каждого канала и мониторов мастер-канала.
3
Кнопка APPLY TO MIX1–6 TO STEREO
Нажмите эту кнопку, чтобы применить параметры микширования к мониторам для
главного канала (MIX1–6 — STEREO).
Использование функции прослушивания
О группах CUE (Прослушивание)
Сигналы прослушивания на консоли серии QL подразделяются на четыре группы.
1
Группа INPUT CUE (Прослушивание входных каналов)
В эту группу входят сигналы прослушивания входных каналов. Для включения
прослушивания этой группы нажмите клавишу [CUE] любого входного канала.
2
Группа DCA CUE (Прослушивание DCA)
В эту группу входят сигналы прослушивания групп DCA. Чтобы включить функцию
прослушивания для этой группы, нажмите клавишу [CUE] одной из групп DCA.
3
Группа OUTPUT CUE (Прослушивание выходных каналов)
В эту группу входят сигналы прослушивания выходных каналов. Чтобы включить
функцию прослушивания для этой группы, нажмите клавишу [CUE] одного из выходных
каналов.
3
2
1
Клавиша [CUE] входного канала
Клавиша [CUE] группы DCA
Клавиша [CUE] выходного канала
Клавиша [CUE] канала MIX/MATRIX
