Настройка
Справочное руководство V5
243

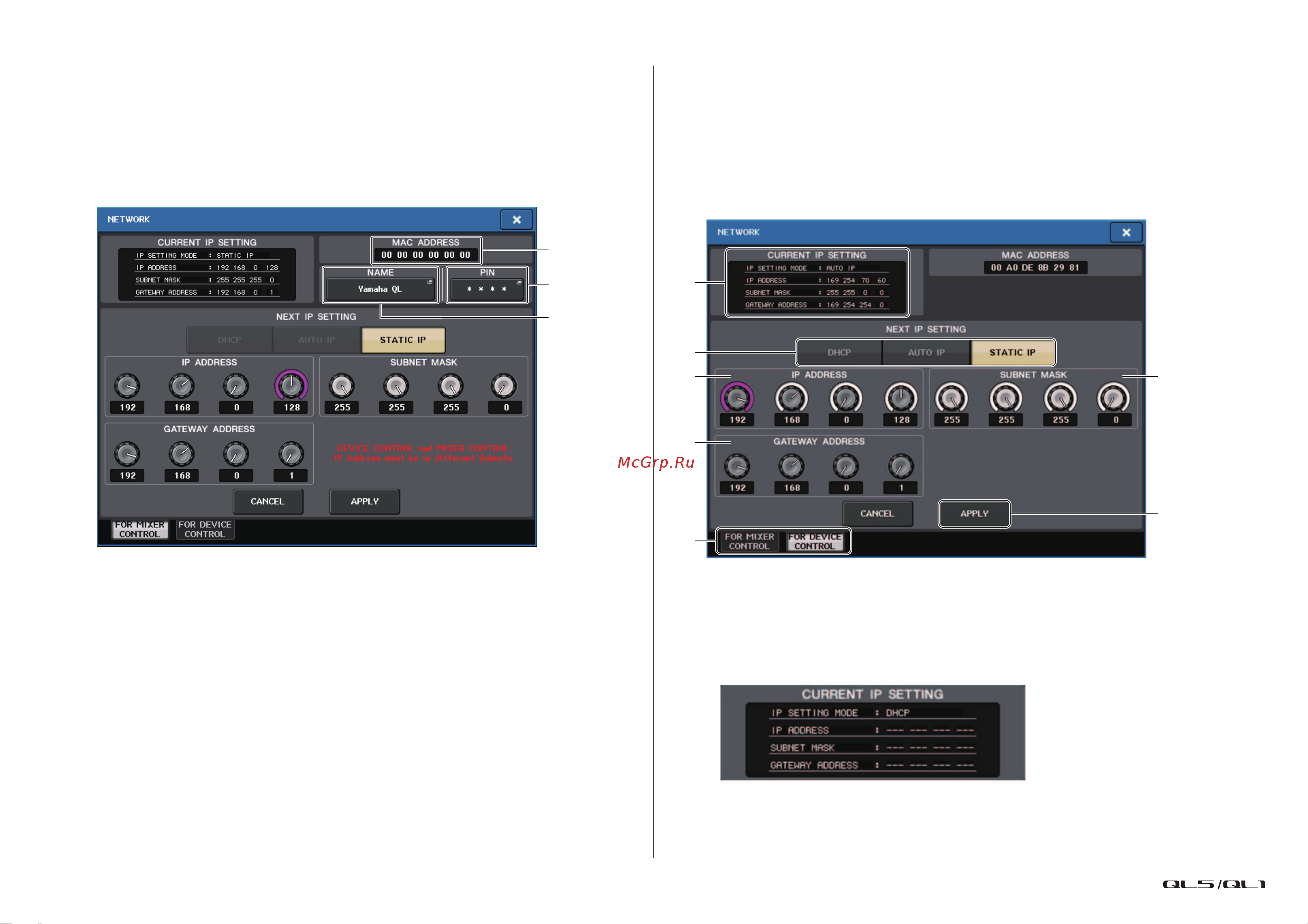

Окно NETWORK (Сеть) (страница FOR MIXER CONTROL
(Для управления микшером))
Используйте это окно для настройки IP-адреса консоли, чтобы использовать разъем
NETWORK (Сеть) на задней панели и дистанционно управлять консолью из
приложений QL Editor, StageMix или MonitorMix.
Задайте здесь имя и PIN-код модуля для приложения MonitorMix.
Для кнопок выбора IP SETTING MODE (Режим настройки IP-адреса) включена только
кнопка STATIC IP (Статический IP-адрес). Другие кнопки выбрать нельзя.
1
MAC ADDRESS (MAC-адрес)
В этом поле отображается MAC-адрес (Machine Access Control), идентифицирующий узел
в сети. Поле адреса служит только для отображения и не может быть изменено.
2
UNIT NAME (Название устройства)
Задает название, которое будет отображаться в сети.
3
PIN для MonitorMix
Задает PIN-код (цифровой пароль, состоящий из 4 цифр), который вводится при
использовании приложения MonitorMix для подключения к консолям серии QL.
MonitorMix — это приложение для iOS, которое музыканты могут использовать на сцене
для регулировки баланса мониторов.
Можно зарегистрировать PIN-код, оставив пустыми все четыре цифры. В этом случае
аутентификация с помощью PIN-кода для приложения MonitorMix не требуется. Однако
нельзя оставить пустыми только одну, две или три цифры PIN-кода.
ПРИМЕЧАНИЕ
Разъем NETWORK на консоли серии QL позволяет осуществлять передачу данных по
технологии 100BASE-TX (скорость передачи данных: макс. 100 Мбит/с), или 10BASE-T
(скорость передачи: макс. 10 Мбит/с).
Окно NETWORK (Сеть) (Страница FOR DEVICE CONTROL
(Для управления устройством))
Используйте это окно, чтобы задать IP-адрес консоли для использования разъема
Dante PRIMARY (Первичный) на задней панели, позволяющего осуществлять
дистанционное управление внешними устройствами. Поддерживаются параметры
DHCP, AUTO IP (Автоматическое назначение IP-адреса) и возможность выбора
статического IP-адреса.
Даже в сетях DHCP можно дистанционно управлять внешними устройствами, такими
как Tio1608-D и Shure’s ULDX4.
1
Поле CURRENT IP SETTING (Текущая настройка IP-адреса)
В этом поле отображается текущая настройка.
ПРИМЕЧАНИЕ
Если вы используете кнопки выбора режима настройки IP-адреса (IP SETTING MODE)
для выбора DHCP или AUTO IP (Автоматическое назначение IP-адреса), настройка IP-
адреса может занять некоторое время. В течение этого времени окно будет выглядеть,
как показано ниже.
3
1
2
6
1
7
2
3 4
5
