Задание канала
Справочное руководство V5
80

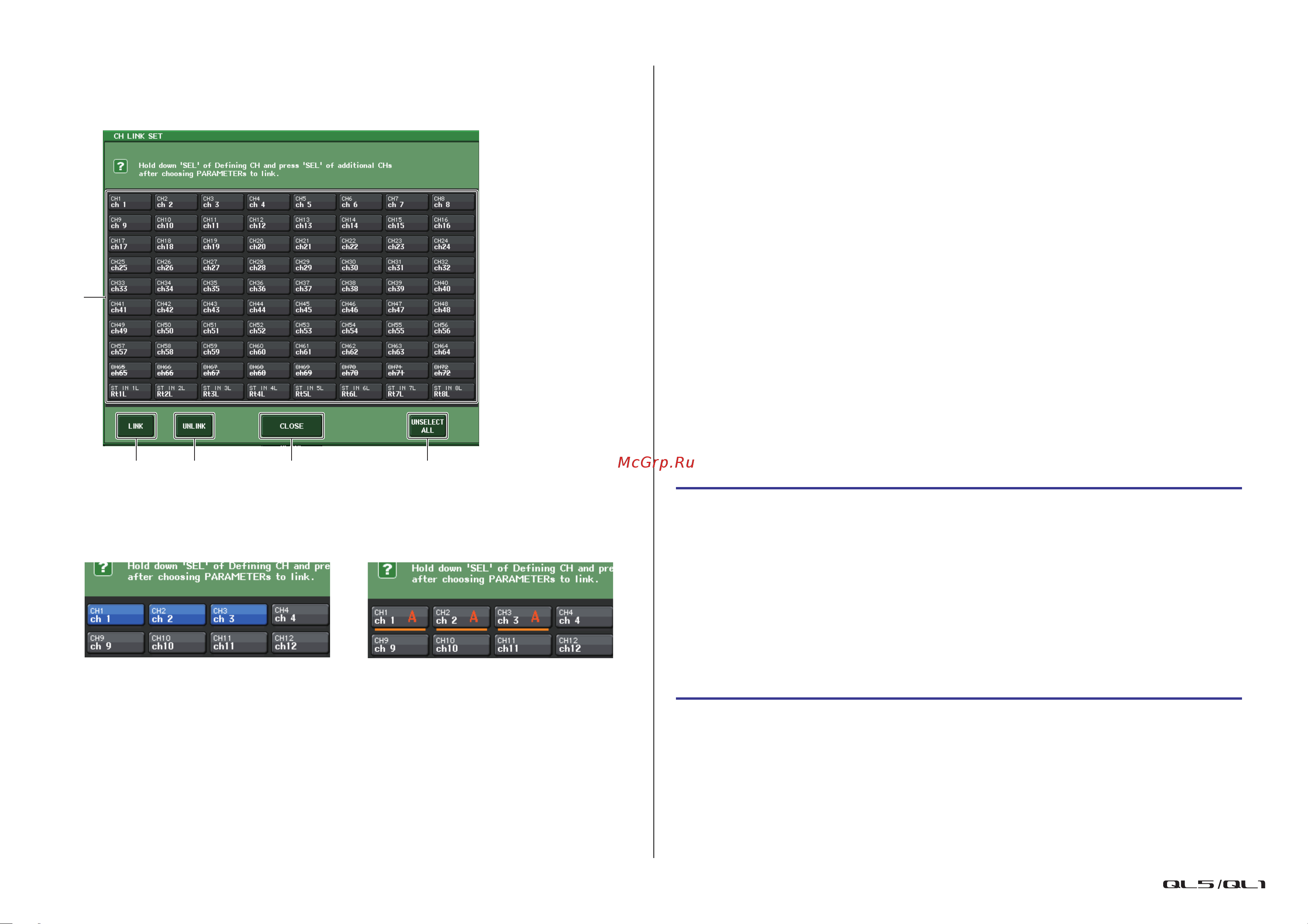

Окно CH LINK SET
Отображается при нажатии поля отображения каналов в окне CH LINK MODE. В этом
окне тоже можно связать каналы.
1
Кнопка выбора канала
Выберите канал, который нужно связать. Выбранный входной канал будет обозначен
синим, выбранный выходной канал — оранжевым, а для связанных каналов будет
отображаться буква, обозначающая связанную группу.
2
Кнопки LINK (Связь)
Связывание каналов, выбранных в
1
.
3
Кнопка UNLINK (Отмена связи)
Отменяет связь, выбранную в
1
.
4
UNSELECT ALL (Отмена выбора всех выбранных)
Отменяет выбор всех выбранных каналов.
5
Кнопка CLOSE (Закрыть)
Закрывает окно.
ПРИМЕЧАНИЕ
В случае использования настроек QL5 на модели QL1 кнопки будут отображаться как
перечеркнутые, если они назначены каналам, которых нет на этой модели.
Копирование, перемещение и инициализация канала
Предусмотрена возможность копирования и перемещения параметров
микширования между каналами, а также сброса параметров конкретного канала на
значения по умолчанию.
Копирование параметров канала
Можно скопировать настройки параметров микширования канала в другой канал.
Когда выполняется операция копирования, настройки параметров канала
назначения перезаписываются.
Предусмотрена возможность копирования между следующими комбинациями
каналов.
• Между входными каналами
• Между каналом STEREO L/R и каналом MONO
• Между каналами MIX
• Между каналами MATRIX
1
2 3 5 4
При выборе канала При связывании каналов
ШАГ
1.
В области доступа к функциям нажмите кнопку CH JOB.
2.
Нажмите кнопку COPY (Копировать) в меню CH JOB.
3.
Нажмите клавишу [SEL], чтобы выбрать канал, являющийся источником
копирования.
4.
Нажмите клавишу [SEL] канала назначения копирования (разрешен выбор
нескольких объектов).
5.
Если в качестве источника копирования выбран канал MIX/ MATRIX, используйте
кнопки в поле COPY TARGET (Цель копирования) для выбора параметров, которые
нужно скопировать.
6.
Для выполнения копирования нажмите кнопку COPY.
