MIDI
Справочное руководство V5
183
MIDI
В данной главе описан процесс передачи MIDI-сообщений с внешнего устройства на
консоль серии QL для изменения параметров консоли QL и процесс отправки MIDI-
сообщений c консоли QL при работе с модулем.

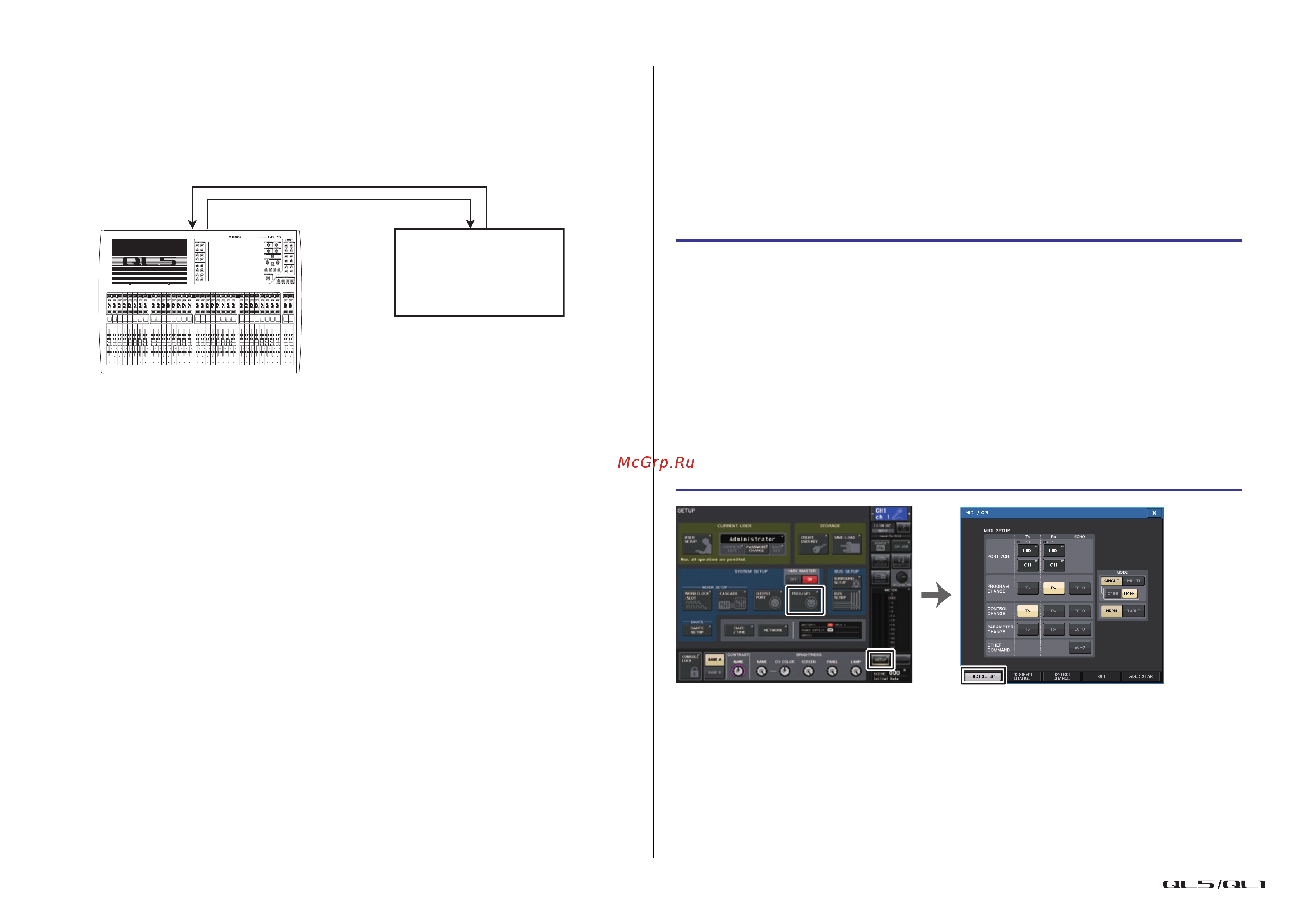

На следующем рисунке представлен пример подключения разъемов MIDI IN/OUT для
передачи и приема MIDI-сообщений.
Функциональные возможности MIDI на консоли серии QL
Консоль серии QL может использовать MIDI для выполнения следующих действий.
Прием и передача сообщений об изменении программы
При выполнении определенного действия (загрузка сцены/библиотеки эффектов) на
консоли серии QL на внешнее устройство может передаваться сообщение об
изменении программы (номер, назначенный событию). И наоборот, при приеме
сообщения об изменении программы с внешнего устройства может быть выполнено
соответствующее действие.
Прием и передача сообщения об изменении элемента управления
При выполнении определенного действия (перемещение фейдера или регулятора,
нажатие клавиши) на консоли серии QL на внешнее устройство может передаваться
соответствующее сообщение об изменении элемента управления. И наоборот,
при приеме сообщения об изменении элемента управления с внешнего устройства
может быть выполнено соответствующее действие. Это позволяет записывать
операции с фейдерами и клавишами на MIDI-секвенсор или другое внешнее
устройство и воспроизводить их в дальнейшем.
Прием и передача сообщений об изменении параметра (SysEx)
При выполнении определенного действия (перемещение фейдера или регулятора,
нажатие клавиши, изменение системных или пользовательских настроек) на внешнее
устройство может передаваться сообщение об изменении параметра SysEx (системные
исключительные сообщения). И наоборот, при приеме сообщения об изменении
параметра с внешнего устройства может быть выполнено соответствующее действие.
Используя эту возможность, операции на консоли QL можно записывать
и воспроизводить на MIDI-секвенсоре или другом внешнем устройстве. Кроме того,
изменение системных и пользовательских настроек может быть получено
и воспроизведено другой консолью QL.
ПРИМЕЧАНИЕ
В качестве порта, используемого для передачи и приема MIDI-сообщений, можно
выбрать разъемы MIDI IN/OUT на задней панели или плату ввода/вывода,
установленную в гнездо 1. Все описанные в данном разделе функциональные
возможности будут доступны для выбранного порта.
Основные настройки MIDI
Можно выбрать тип MIDI-сообщений, которые консоль серии QL будет передавать
и принимать, используемый MIDI-порт и MIDI-канал.
ПРИМЕЧАНИЕ
• Подробнее об использовании сообщений об изменении программы см. «Применение
изменений программы для вызова сцен и элементов библиотек» на стр. 186.
• Подробнее об использовании сообщений об изменении элемента управления см.
«Использование сообщений об изменении элемента управления для управления
параметрами» на стр. 188.
QL5
MIDI OUTMIDI IN MIDI OUTMIDI IN
Внешнее устройство
ШАГ
1.
В области доступа к функциям нажмите кнопку SETUP (Настройка).
2.
В центре экрана SETUP (Настройка) нажмите кнопку MIDI/GPI.
3.
На экране MIDI/GPI нажмите вкладку MIDI SETUP (Настройка MIDI).
4.
На странице MIDI SETUP (Настройка MIDI) нажмите кнопку выбора порта для
передачи (Tx) или приема (Rx).
5.
В окне MIDI SETUP (Настройка MIDI) для выбора порта выберите тип и номер порта,
который будет передавать или получать MIDI-сообщения, и нажмите кнопку OK.
6.
На странице MIDI SETUP (Настройка MIDI) нажмите кнопку выбора канала.
7.
В окне MIDI SETUP (Настройка MIDI) для выбора канала выберите канал, который
будет передавать или получать MIDI-сообщения, и нажмите кнопку OK.
8.
На странице MIDI SETUP (Настройка MIDI) включите или выключите передачу/
прием для каждого MIDI-сообщения.
Экран SETUP (Настройка) Экран MIDI/GPI
(страница MIDI SETUP
(Настройка MIDI))
