Входные каналы
Справочное руководство V5
27

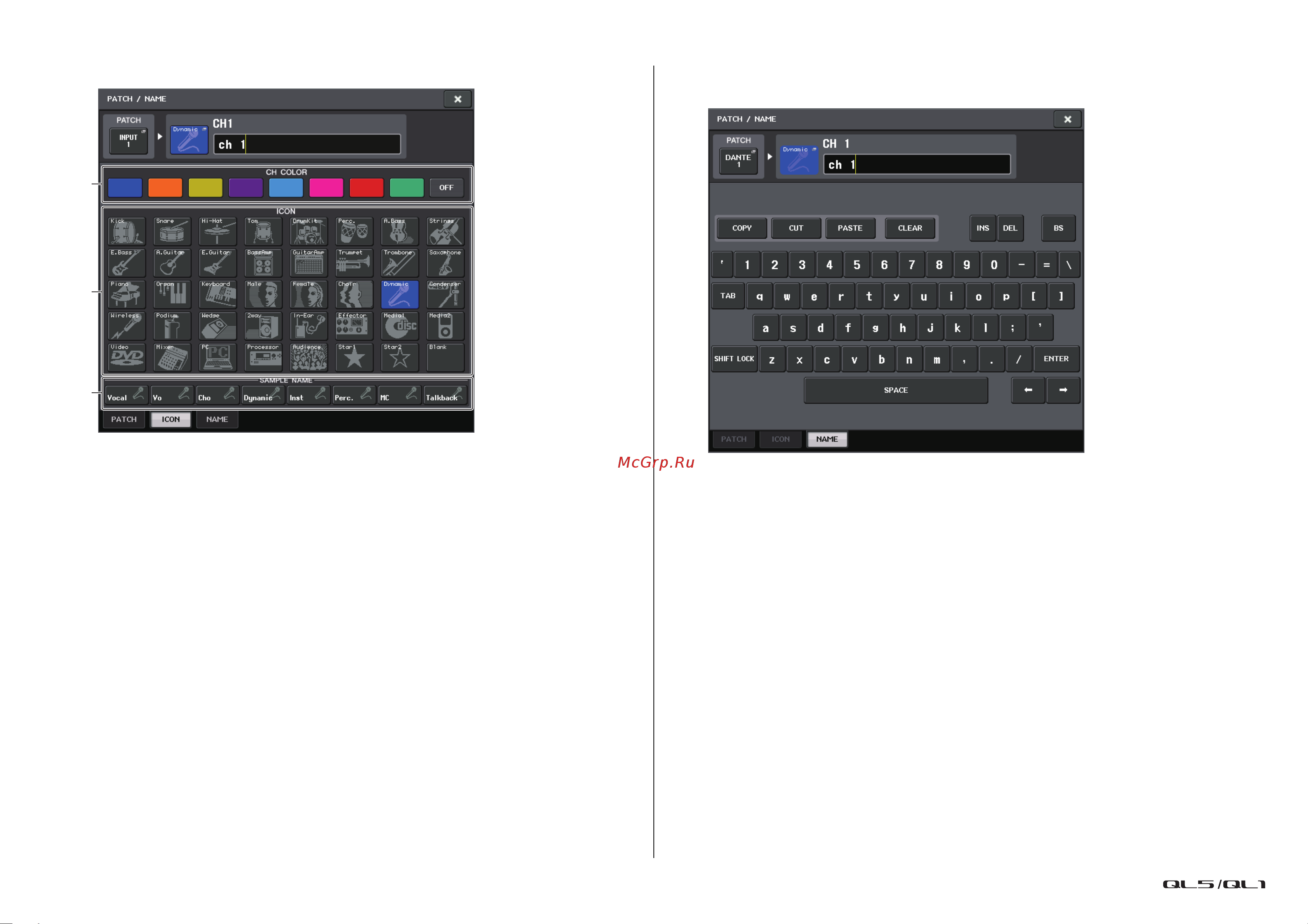

При выборе вкладки ICON (Значок)
1
Кнопки выбора цвета канала
Служат для выбора цвета канала.
2
Кнопки выбора значка
Служат для выбора значка канала.
3
Кнопки установки образца названия
Служат для выбора предварительно заданного образца названия. Отредактировать
название можно позднее при помощи вкладки NAME (Название).
ПРИМЕЧАНИЕ
• Также после добавления названия образца можно добавлять и редактировать символы
в поле названия канала. Если нужно быстро назначить названия каналов, состоящие из
общей части и порядкового номера, например «Vocal 1» и «Vocal 2», сначала введите
образец названия, затем добавьте номер.
• Если черный (OFF) выбран в качестве цвета канала, индикатор этого канала будет
выключен.
При выборе вкладки NAME
Вы можете ввести название канала непосредственно с экранной клавиатуры.
1
2
3
