Задание канала
Справочное руководство V5
71
5
Кнопка выбора приглушаемой группы
Служит для выбора приглушаемой группы, которой нужно назначить канал.
6
Кнопка MUTE SAFE (Игнорирование приглушения)
Используйте эту кнопку, чтобы исключить конкретный канал из всех приглушаемых
групп независимо от настроек его назначения. В поле назначения приглушаемой группе
отображаются каналы, исключенные из приглушаемых групп. Подробнее
о игнорировании приглушения см. в разделе «Использование функции игнорирования
приглушения» на стр. 72.
7
Кнопка MUTE GROUP MASTER
Служит для включения и выключения приглушения соответствующей приглушаемой группы.
8
Регулятор DIMMER LEVEL (Уровень диммера)
Установка уровня диммера для соответствующей приглушаемой группы, когда
включена функция диммера.
ПРИМЕЧАНИЕ
• На моделях QL1 не будут показаны фейдеры, отсутствующие на этих моделях.
• Если уровень диммера отличается от –∞ дБ, и включена соответствующая кнопка MUTE
GROUP MASTER, эта кнопка становится оранжевой.
9
Кнопка CLOSE (Закрыть)
Закрывает окно.

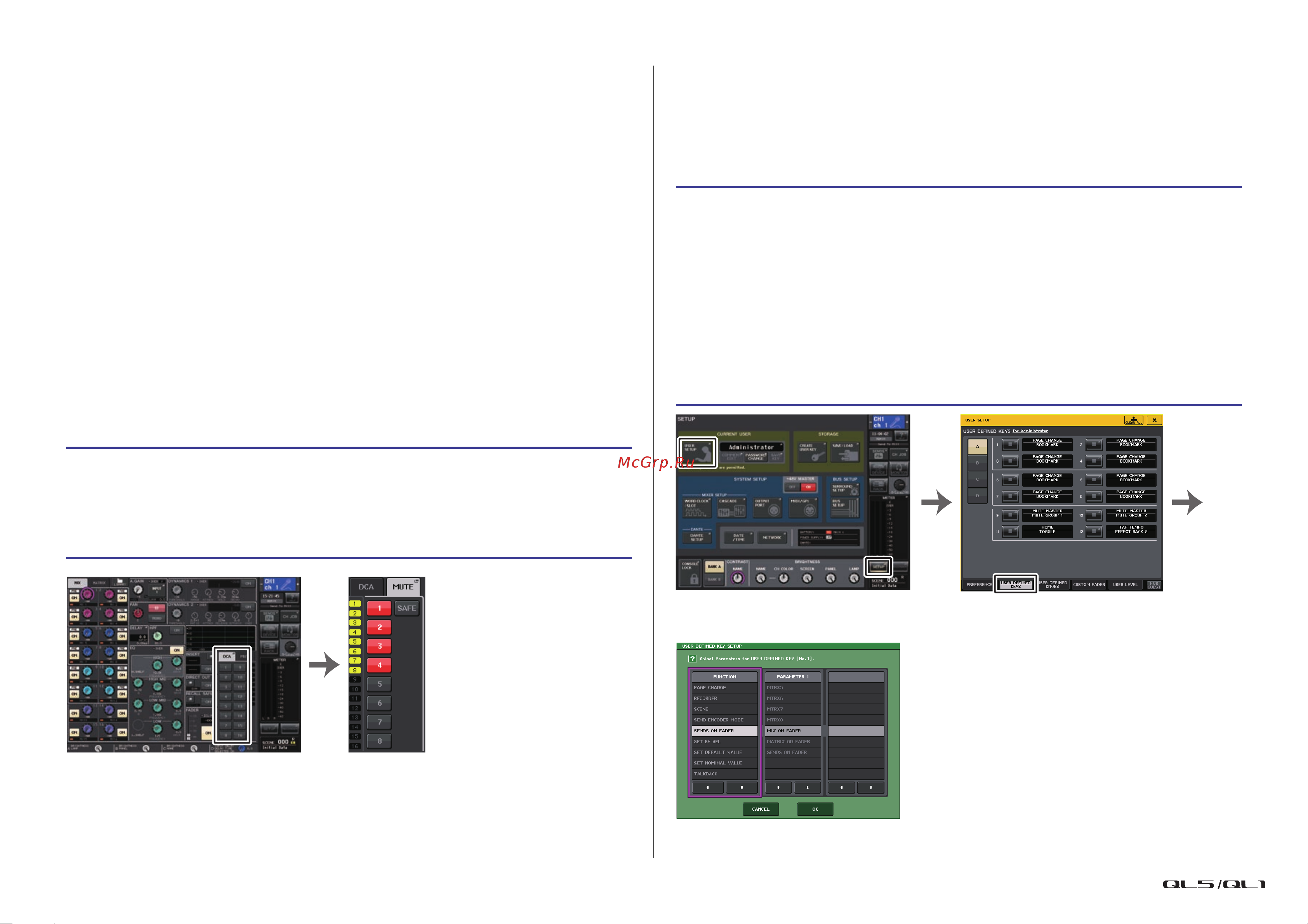

Выбор приглушаемых групп, которым будет назначен конкретный канал
Использование приглушаемых групп
Для управления приглушаемыми группами используйте кнопки MUTE GROUP
MASTER в окне MUTE GROUP ASSIGN. Также может оказаться удобным назначить
функцию вкл./выкл. приглушения приглушаемой группы 1–8 клавише USER DEFINED
(Определяемая пользователем).
Назначение приглушаемых групп клавишам USER DEFINED
ШАГ
1.
Нажмите клавиши [SEL] входных каналов/выходных каналов, которыми требуется
управлять.
2.
Используйте кнопки выбора приглушаемой группы на экране SELECTED CHANNEL VIEW,
чтобы выбрать приглушаемую группу (группы), в которую должен быть назначен
выбранный в настоящий момент канал. (Можно выбрать несколько элементов).
Экран SELECTED CHANNEL VIEW
(Представление выбранного канала)
Поле DCA/MUTE
(DCA/Приглушение)
ШАГ
1.
В области доступа к функциям нажмите кнопку SETUP (Настройка).
2.
В левой верней части экрана SETUP (Настройка) нажмите кнопку USER SETUP
(Настройка пользователя).
3.
Нажмите вкладку USER DEFINED KEYS (Определяемые пользователем клавиши)
вокне USER SETUP.
4.
Нажмите кнопку клавиши USER DEFINED, которой нужно назначить функцию
вкл./выкл. приглушения.
5.
Выберите MUTE MASTER (Управление приглушением) в столбце FUNCTION
(Функция) и выберите «MUTE GROUP x» (где «x» — номер приглушаемой группы)
в столбце PARAMETER 1 (Параметр 1).
6.
При нажатии кнопки OK функция включения/выключения приглушения назначается
клавише USER DEFINED, выбранной на шаге 4.
Окно USER DEFINED KEY SETUP (Настройка
определяемых пользователем клавиш)
Экран SETUP (Настройка) Окно USER SETUP
(Настройка пользователя)
