Входные каналы
Справочное руководство V5
35

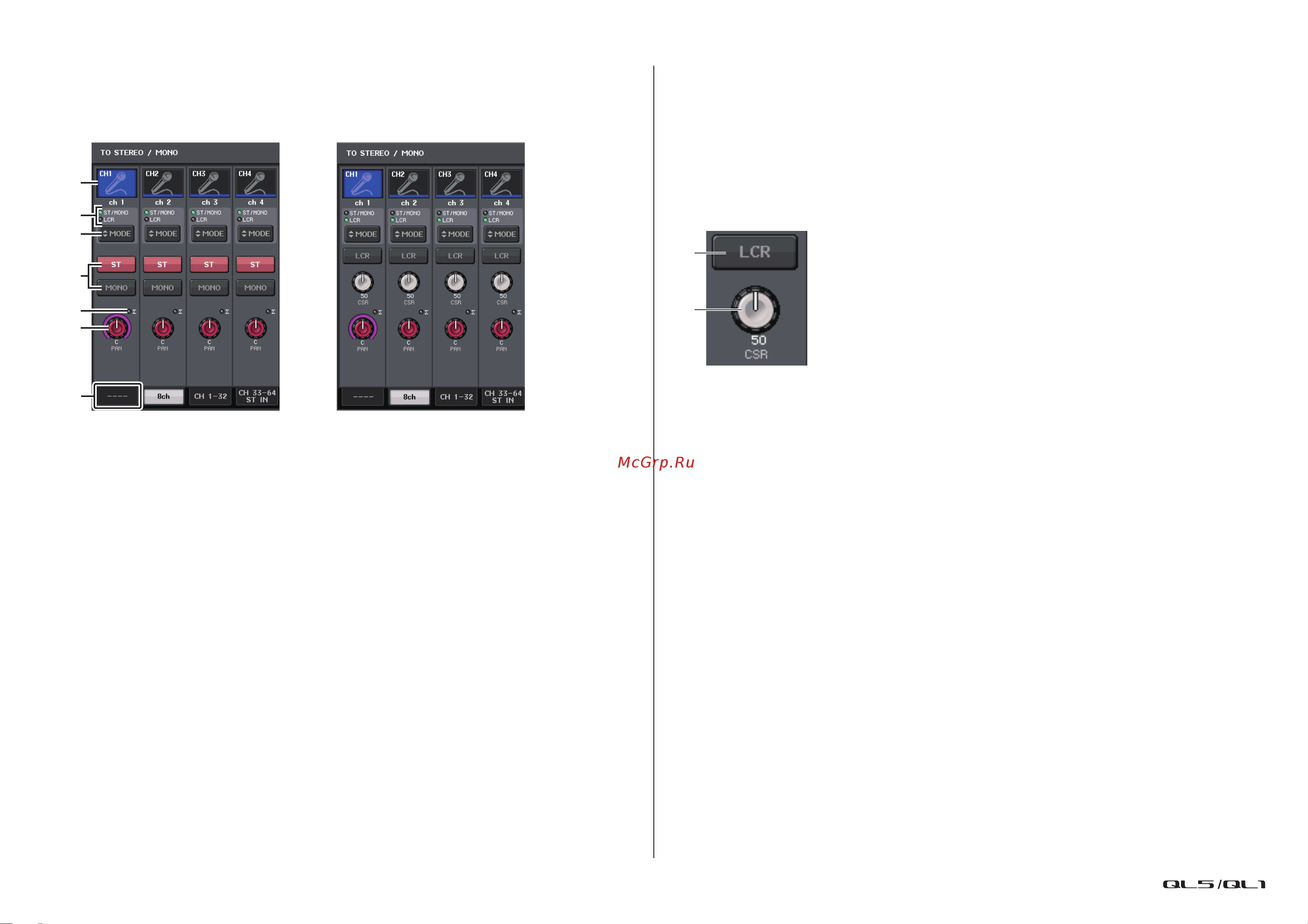

Окно TO STEREO/MONO (8 кан.)
Здесь можно управлять включением/выключением и настройкой панорамирования/
баланса сигналов, передаваемых из входных каналов на шину STEREO (L/R) и шину
MONO (C) в группах по 8 каналов.
1
Кнопка выбора канала
Служит для выбора канала. Можно выбрать несколько каналов одновременно.
2
Индикаторы режима
Загорается индикатор режима, выбранного в настоящий момент.
3
Кнопка MODE
Канал INPUT (монофонический) можно переключать между режимами ST/MONO и LCR.
Для канала STEREO предусмотрена возможность переключения между режимами PAN
иBALANCE.
4
Кнопки ST/MONO
Эти кнопки представляют собой переключатели (вкл./выкл.) сигналов, передаваемых из
любого канала на шину STEREO/шину MONO, если для кнопки MONO установлен режим
ST/MONO.
5
Индикатор среза сигнала при перегрузке Σ
Горит для индикации среза сигнала при перегрузке в какой-либо точке канала.
6
Регулятор TO ST PAN/TO ST BALANCE
Для канала INPUT (монофонического) этот регулятор работает как регулятор PAN,
служащий для настройки левого/правого панорамирования сигналов, передаваемых на
шину STEREO. Для канала ST IN (стерео) этот регулятор работает как регулятор PAN,
а также регулятор BALANCE, служащий для регулировки громкости левого и правого
сигналов, передаваемых на шину STEREO. Для регулировки значения нажмите регулятор
для выбора этого параметра и затем используйте регулятор [TOUCH AND TURN].
7
Вкладки
Позволяют переключаться между окнами.
8
Кнопка LCR
Если кнопка MODE установлена в режим LCR, эта кнопка отображается вместо
4
.
Эта кнопка является общим переключателем (вкл./выкл.) сигналов, передаваемых из
канала на шину STEREO и на шину MONO. Если эта кнопка выключена, никакие сигналы
не будут передаваться из соответствующего входного канала на шину STEREO или
шину MONO.
9
Регулятор CSR
Служит для настройки относительного уровня сигналов, передаваемых из канала на
шину STEREO (L/R) и шину MONO (C) в диапазоне 0–100%. Для регулировки значения
нажмите регулятор для выбора этого параметра и затем используйте регулятор
[TOUCH AND TURN] (стр. 37).
1
2
3
6
5
4
7
Режим ST/MONO Режим LCR
8
9
