Индикаторы
Справочное руководство V5
127

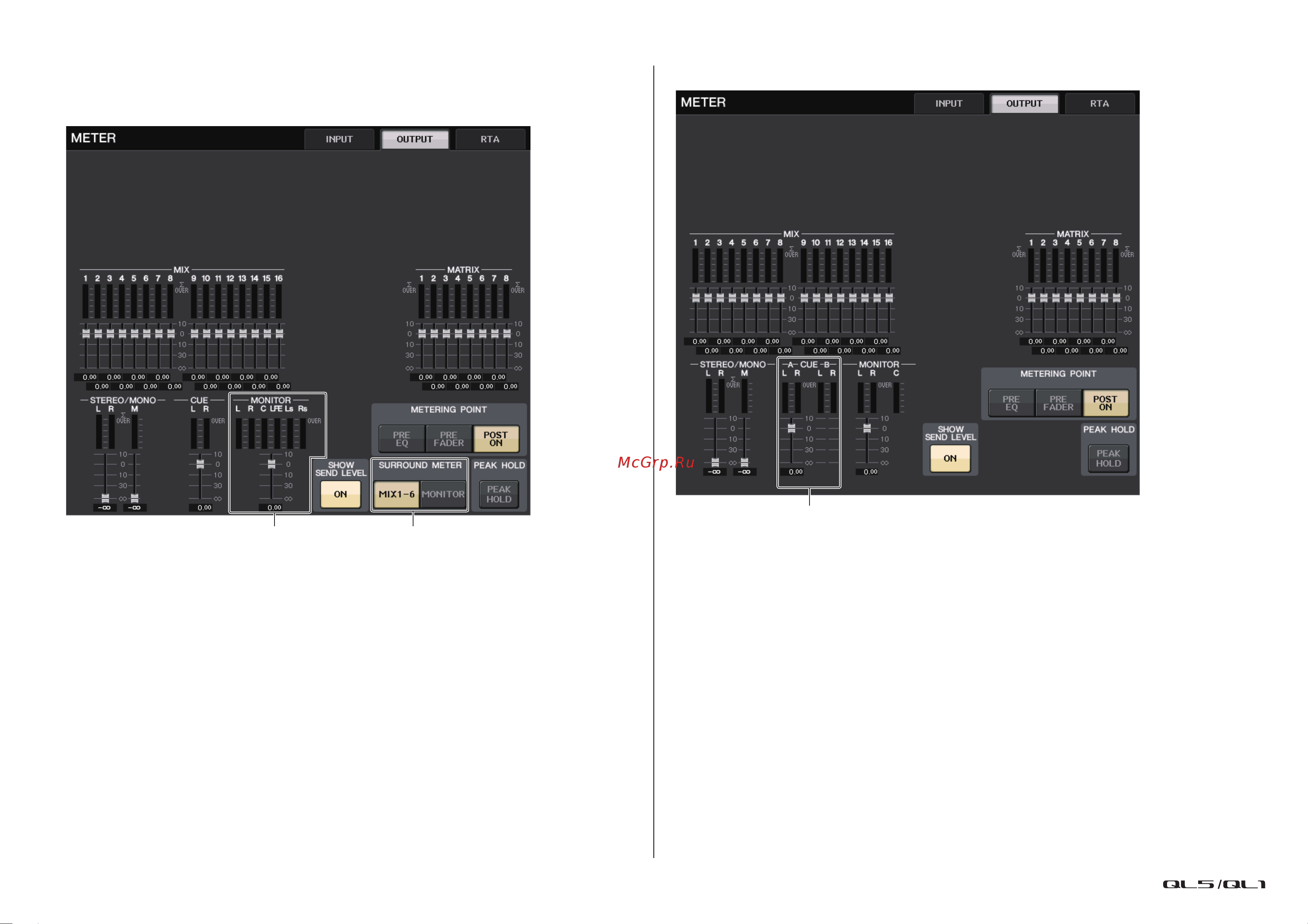

Экран METER (режим объемного звучания)
Если для шины на экране BUS SETUP выбран режим объемного звучания,
отображается экран METER, как показано ниже.
1
MONITOR
Индикаторы MIX1–6. Структура L R C LFE Ls и Rs такая же, как и на экране
SURROUND SETUP.
2
Кнопка выбора SURROUND METER
Выбирает индикаторы, отображаемые в области доступа к функциям.
•MIX1–6
Источник MIX1–6.
• MONITOR
Источник, выбранный на экране SURROUND MONITOR. Для 2CH MONITOR сохраняется
структура 5.1, но отображаются индикаторы только для L и R.
Экран METER (при использовании двухканального CUE)
1
CUE
Индикаторы для CUE A и CUE B.
1
2
1
