Устройства ввода-вывода и внешние предусилители
Справочное руководство V5
177

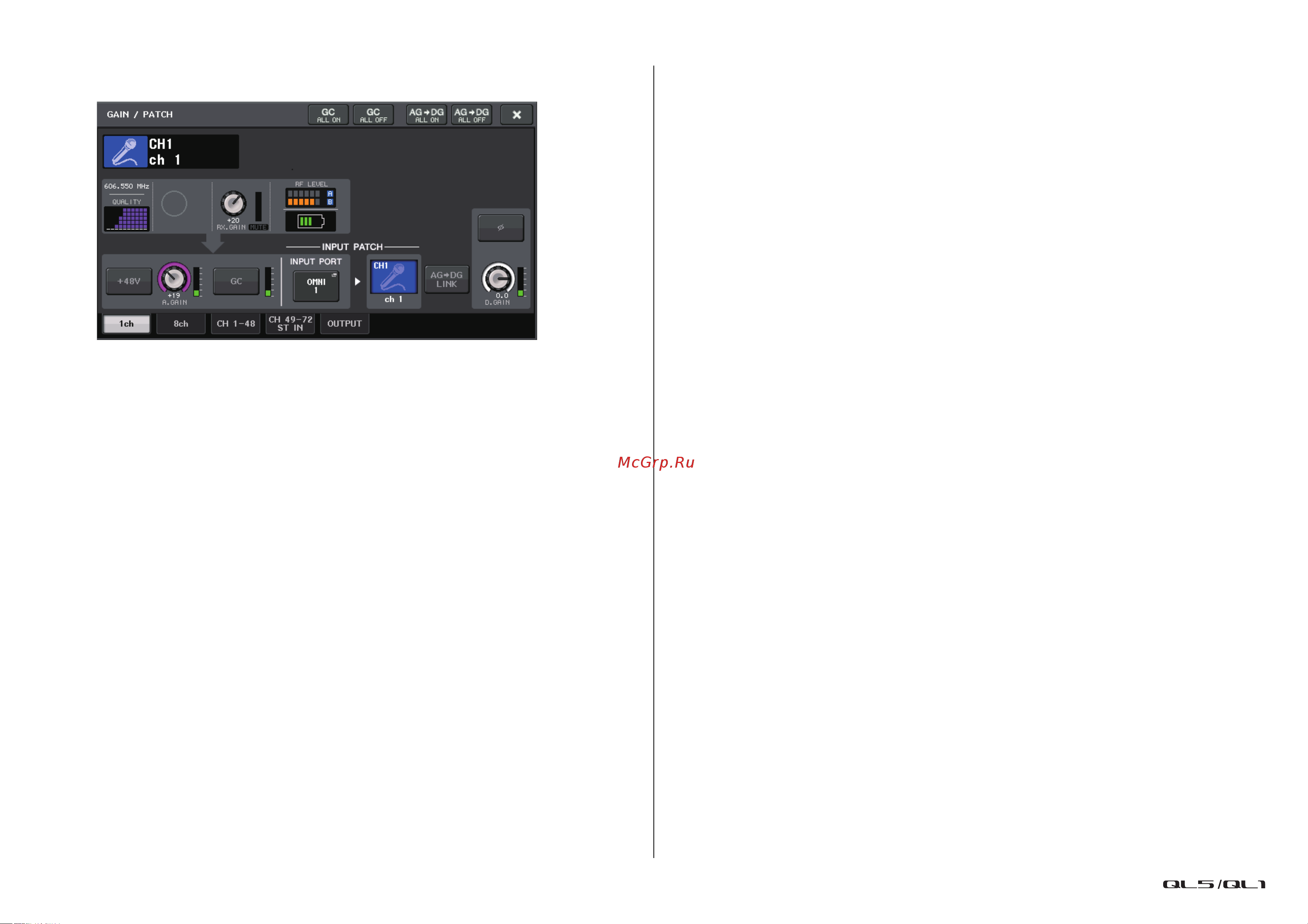

Это действие позволяет назначать выходной сигнал AXT400 входному каналу, а также
осуществлять управление и мониторинг уровня AXT400 с помощью входного канала.
Меры предосторожности
• При отключении целевого устройства параметры на консоли возвращаются
к значениям по умолчанию. Если монтируется и подключается новое устройство,
параметры устройства применяются и для консоли.
• Все назначения портов для стойки аннулируются, только если ее состоянием
является NO ASSIGN (Без назначения).
• Что касается управления устройствами других разработчиков, параметры
управления не хранятся в сценах и не сохраняются в файлах консоли.
• Если настроить параметр Dante Input Patch (Подключение на входе Dante)
в устройстве, в котором можно настраивать оба параметра: и Dante Input Patch
(Подключение на входе Dante), и Port Assign (Назначение порта), — настройка Port
Assign (Назначение порта) будет игнорироваться.
Использование внешнего предусилителя
Если в гнездо консоли QL установлена плата ввода-вывода (например, плата MY16-ES64),
которая поддерживает удаленный протокол внешнего предусилителя, вы можете
дистанционно управлять с консоли QL некоторыми параметрами внешнего предусилителя
(Yamaha SB168-ES или AD8HR), такими как состояние включения/выключения
фантомного питания (+48V), усиление и фильтр верхних частот.
Подробнее о настройках платы ввода-вывода см. руководство пользователя платы
ввода-вывода.
Подключение консоли серии QL к устройству AD8HR
Для дистанционного управления устройством AD8HR с консоли серии QL установите
плату MY16-ES64 EtherSound в Гнездо 1 на модуле QL и с помощью кабеля Ethernet
подключите модуль QL к модулю NAI48-ES. Затем подключите разъем HA REMOTE
(Дистанционное управление предусилителем) модуля NAI48-ES к разъему HA
REMOTE 1 (Дистанционное управление предусилителем 1) устройства AD8HR,
используя 9-контактный кабель RS422 типа D-sub. Такое подключение позволяет
дистанционно управлять устройством AD8HR с консоли серии QL. Для передачи
аудиосигналов (поступающих на устройство AD8HR) на консоль серии QL подключите
разъем DIGITAL OUT A (или B) (Цифровой выход A (или B)) устройства AD8HR
к разъему AES/EBU модуля NAI48-ES, используя 25-контактный кабель AES/EBU
типа D-sub. Сигналы между модулем NAI48-ES и консолью серии QL будут
передаваться или приниматься через плату MY16-ES64.
В качестве альтернативы можно использовать последовательное подключение для
дистанционного управления несколькими устройствами AD8HR одновременно.
Для этого подключите разъем HA REMOTE 2 (Дистанционное управление
предусилителем 2) устройства AD8HR к разъему HA REMOTE 1 (Дистанционное
управление предусилителем 1) второго устройства AD8HR. При использовании
модуля NAI48-ES можно подключить до четырех устройств AD8HR. Каждое гнездо
консоли серии QL обеспечивает до 16 входных каналов, поэтому если вы хотите,
чтобы сигналы с AD8HR поступали на консоль серии QL, нужно установить в консоль
две платы MY16-EX и подключить MY16-ES64 через кабель Ethernet.
