Настройка
Справочное руководство V5
206

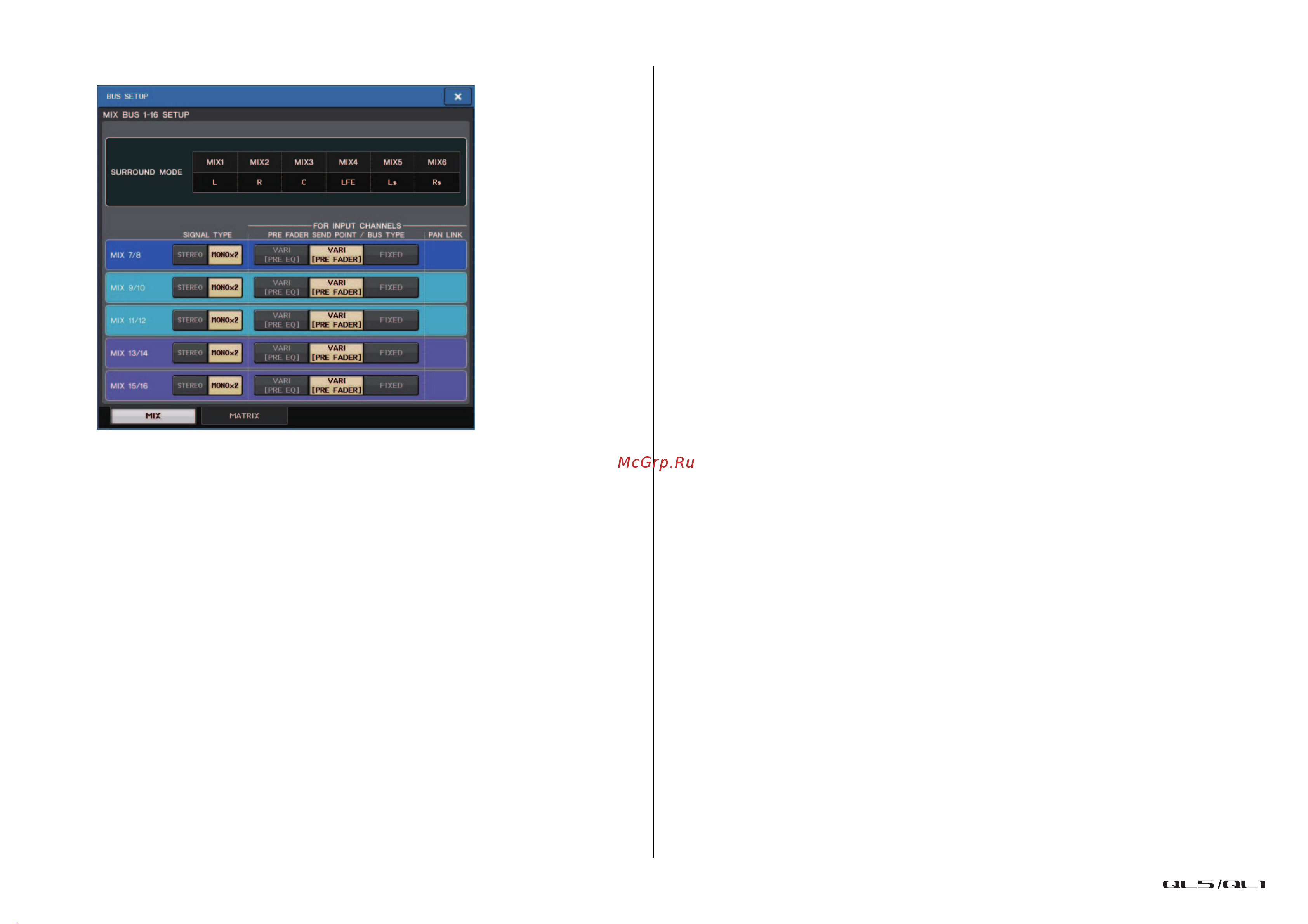

Если выбран объемного звучания, отображается экран BUS SETUP, как показано ниже.
Кнопка DATE/TIME (Дата/Время)
Нажмите эту кнопку, чтобы открыть окно DATE/TIME, в котором можно установить
дату и время.
Кнопка NETWORK (Сеть)
Нажмите эту кнопку, чтобы открыть окно NETWORK, в котором можно установить
сетевой адрес.
Поле состояния
В этом поле отображается различная информация о консоли.
F
Индикатор BATTERY (Батарея)
Индикатор показывает состояние внутренней батареи.
ПРИМЕЧАНИЕ
В случае разряда аккумулятора появляется индикация LOW или NO. В этом случае
необходимо немедленно связаться с региональным дилером компании Yamaha или
сервисным центром Yamaha, приведенным в списке в конце руководства по эксплуатации
(отдельный документ), для замены аккумуляторной батареи резервного питания.
G
Индикатор POWER SUPPLY (Источник питания)
Данный индикатор указывает, какой источник питания в настоящий момент используется.
• INT .........................внутренний
H
Индикатор версии
Данный индикатор показывает номер версии ЦП и модуля DANTE.
Кнопка CONSOLE LOCK (Блокировка консоли)
Данная кнопка осуществляет блокировку консоли. Если был установлен пароль для
доступа к консоли, то нажатие этой кнопки приведет к открытию окна
AUTHORIZATION (Авторизация). Для осуществления блокировки консоли введите
правильный пароль.
Если пароль консоли не задан, нажатие этой кнопки приведет к немедленной
блокировке консоли.
Поле CONTRAST/BRIGHTNESS (Контраст/яркость)
Данное поле позволяет устанавливать уровни яркости и контрастности ЖК-дисплея.
I
Кнопки BANK A/BANK B (Банк A/банк B)
Выберите банк, в который будут сохранены параметры яркости и контрастности. Можно
сохранить два разных набора настроек в банках A и B, чтобы иметь возможность
в случае необходимости быстро переключаться между ними.
J
Регулятор CONTRAST NAME (Контрастность названия)
Регулировка контрастности отображаемого названия канала.
K
Регулятор BRIGHTNESS NAME (Яркость названия)
Регулировка яркости экрана с названием канала.
Регулятор BRIGHTNESS CH COLOR (Яркость цвета канала)
Регулировка баланса яркости для цвета канала и экрана с названием канала.
Регулятор BRIGHTNESS SCREEN (Яркость экрана)
Регулировка яркости экрана.
Регулятор BRIGHTNESS PANEL (Яркость панели)
Регулировка яркости индикаторов панели.
Регулятор BRIGHTNESS LAMP (Яркость лампы)
Регулировка яркости индикатора, подключенного к разъему LAMP.
