Задание канала
Справочное руководство V5
70
Выбор каналов, которые должны принадлежать конкретной
приглушаемой группе
ПРИМЕЧАНИЕ
• Можно назначить один канал нескольким приглушаемым группам.
• В поле DCA/MUTE GROUP (Группа DCA/Приглушаемая группа) на экране OVERVIEW
(Обзор) отображается приглушаемая группа (или группы), которой назначен каждый
канал. Красные номера в нижней строке данного поля означают приглушаемые группы,
которым принадлежит данный канал.
•
Если уровень диммера отличается от –∞ дБ, эти кнопки становятся оранжевыми.
В поле канала, для которого включена функция игнорирования приглушения (см. стр. 72)
появляется зеленый индикатор «S» справа в нижней строке.

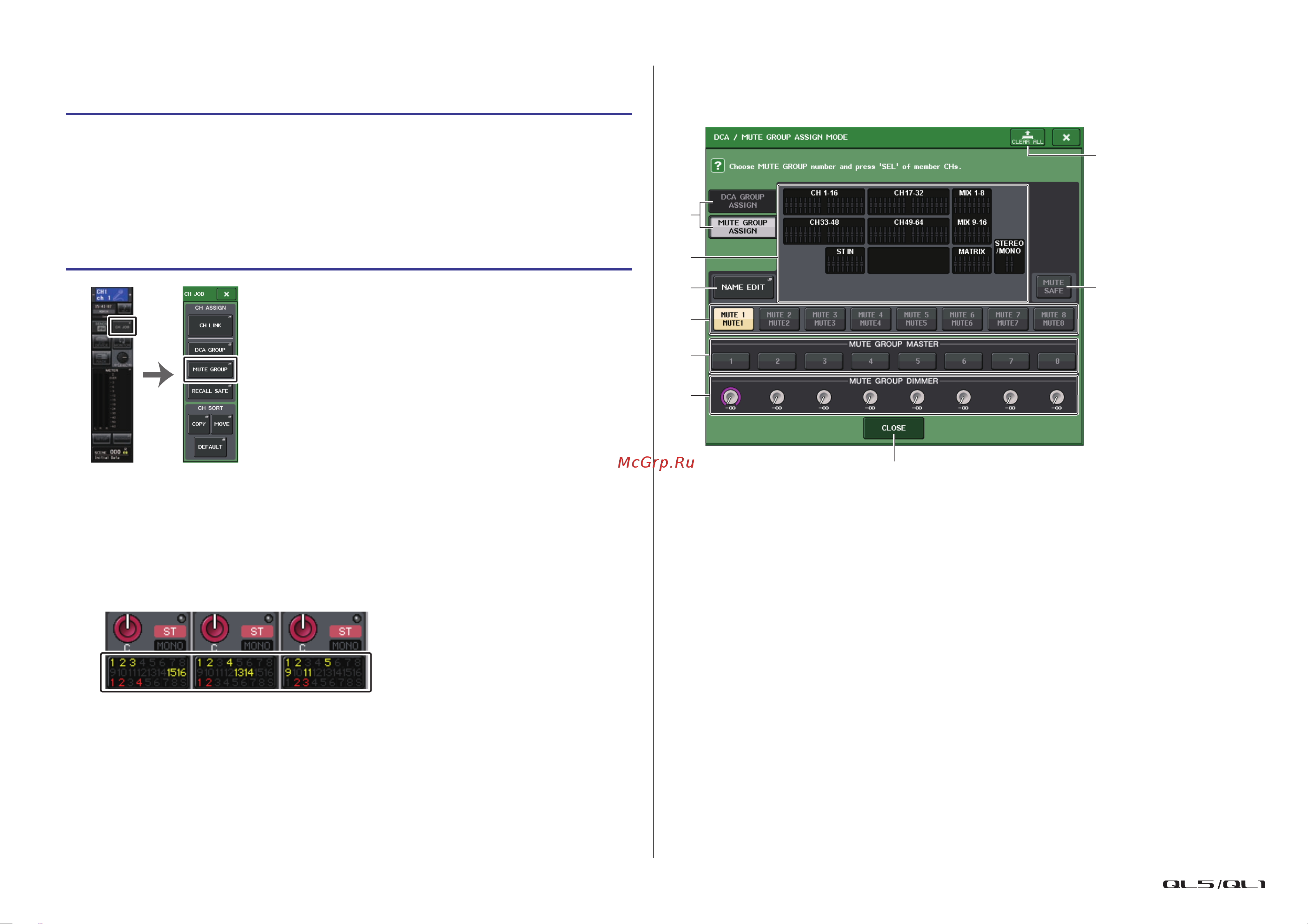

Окно DCA/MUTE GROUP ASSIGN MODE (Режим назначения
группы DCA/Приглушаемой группы)
Здесь можно выбрать каналы, которые будут назначены каждой приглушаемой группе.
1
Кнопка CLEAR ALL (Очистить все)
Сброс всех каналов, назначенных приглушаемой группе, выбранной в настоящий момент.
2
Кнопки DCA GROUP ASSIGN/MUTE GROUP ASSIGN (Назначить группе
DCA/Назначить приглушаемой группе)
Переключение между окнами DCA GROUP ASSIGN (Назначить группе DCA) и MUTE
GROUP ASSIGN (Назначить приглушаемой группе).
3
Поле назначения приглушаемой группе
В этой области отображаются каналы, назначенные приглушаемой группе, выбранной
в настоящий момент.
При отображении этого окна нажмите кнопку [SEL] для канала, который нужно
назначить приглушаемой группе. Канал назначается приглушаемой группе, экранный
фейдер канала становится красным. Нажмите ту же клавишу [SEL] еще раз, если
требуется удалить канал из группы.
Если включена кнопка MUTE SAFE (Игнорирование приглушения), в этом поле отображаются
каналы, для которых включено игнорирование приглушения (т. е. исключенные из
приглушаемых групп). Для применения или отмены игнорирования приглушения каналов
применяется та же процедура, что и для назначения или удаления каналов из приглушаемых
групп. Экранные фейдеры назначенных каналов становятся зелеными.
4
Кнопка NAME EDIT (Редактировать название)
Редактирование названия выбранной в настоящий момент приглушаемой группы.
При нажатии этой кнопки появляется экранная клавиатура, позволяющая ввести или
изменить текст.
ШАГ
1.
В области доступа к функциям нажмите кнопку CH JOB.
2.
Нажмите кнопку MUTE GROUP (Приглушаемая группа) в меню CH JOB.
3.
Используйте кнопки управления приглушаемыми группами в окне DCA/MUTE
GROUP ASSIGN MODE для выбора приглушаемой группы, в которую требуется
назначить каналы.
4.
Нажмите клавиши [SEL] для входных/выходных каналов, которыми хотите
управлять (разрешен выбор нескольких объектов).
Область доступа
кфункциям
Меню
CH JOB
3
4
5
8
7
1
2
6
9
