Выходные каналы
Справочное руководство V5
56
Корректировка задержки между каналами
(Задержка на выходе)
Функцию «Задержка на выходе» следует применять, когда нужно скорректировать
синхронизацию по времени для выходных сигналов, передаваемых на динамики,
которые расположены на расстоянии друг от друга.

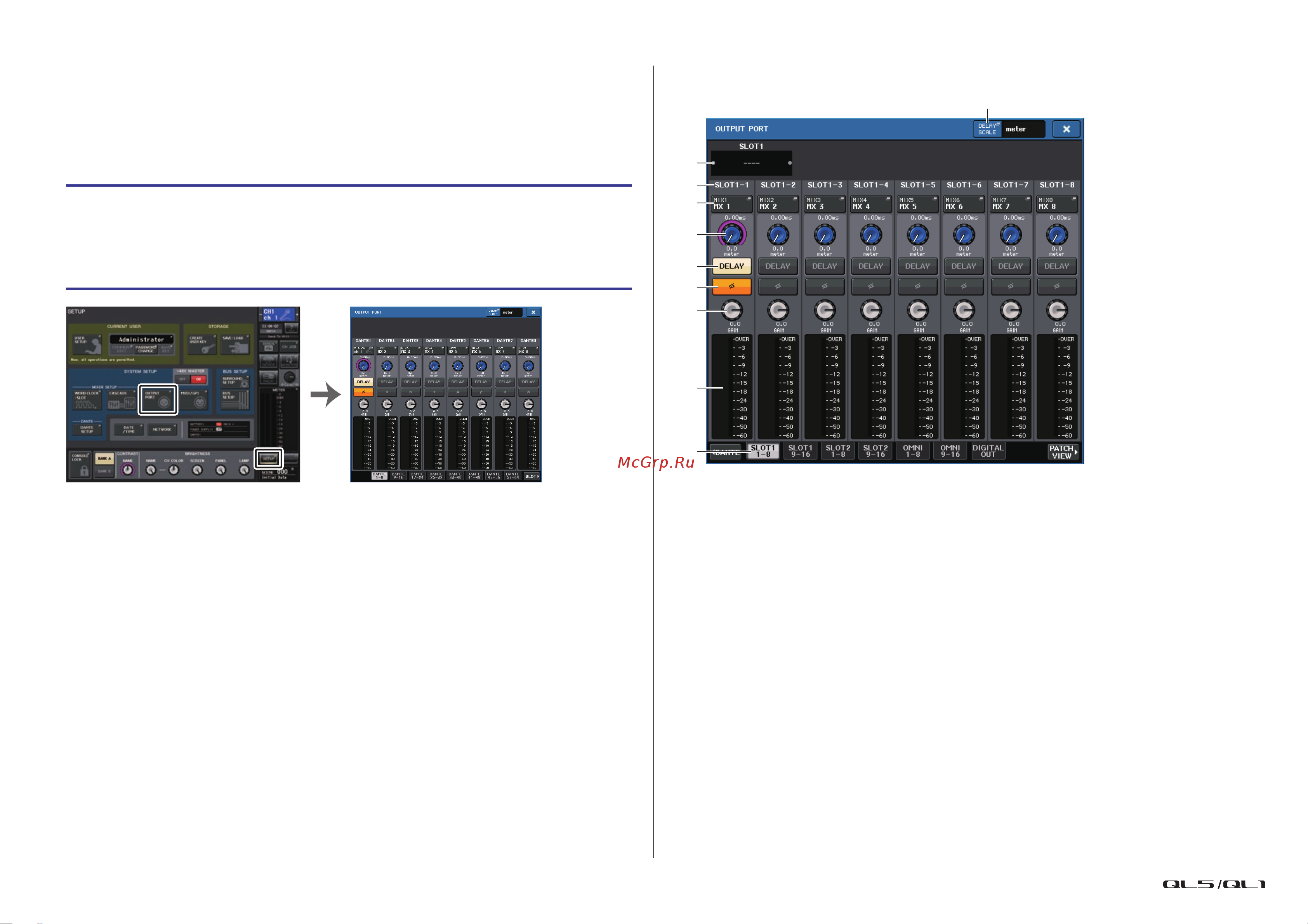

Экран OUTPUT PORT (Выходной порт)
1
Номер разъема/Тип платы
Если для операций выбран выходной канал разъема 1–2, в этом поле отображается
номер разъема и тип платы ввода/вывода, установленной в этом разъеме.
2
Кнопка DELAY SCALE (Шкала задержки)
Нажмите эту кнопку, чтобы открыть окно DELAY SCALE, в котором можно выбрать
единицы измерения для времени задержки.
3
Выходной порт
Тип и номер выходного порта, для которого назначен канал.
4
Кнопка выбора канала
Позволяет выбрать канал, который нужно назначить выходному порту. Отображается
название выбранного в настоящий момент канала.
5
Регулятор времени задержки
Позволяет задать время задержки для выходного порта. Нажмите регулятор для выбора
этого параметра и затем используйте регулятор [TOUCH AND TURN]. Над регулятором
отображается значение времени задержки в миллисекундах, под регулятором —
значение времени задержки в единицах, выбранных в окне DELAY SCALE.
ПРИМЕЧАНИЕ
Если в качестве единиц измерения для шкалы выбраны ms (мс), значение времени
задержки над регулятором не отображается.
ШАГ
1.
В области доступа к функциям нажмите кнопку SETUP (Настройка).
2.
В поле SYSTEM SETUP (Настройка системы), расположенном в центре экрана SETUP,
нажмите кнопку OUTPUT PORT (Выходной порт).
3.
Укажите время задержки и включите кнопку DELAY (Задержка).
Экран SETUP (Настройка) Экран OUTPUT PORT
(Выходной порт)
2
1
3
4
5
6
7
8
9
0
