Память сцен
Справочное руководство V5
87

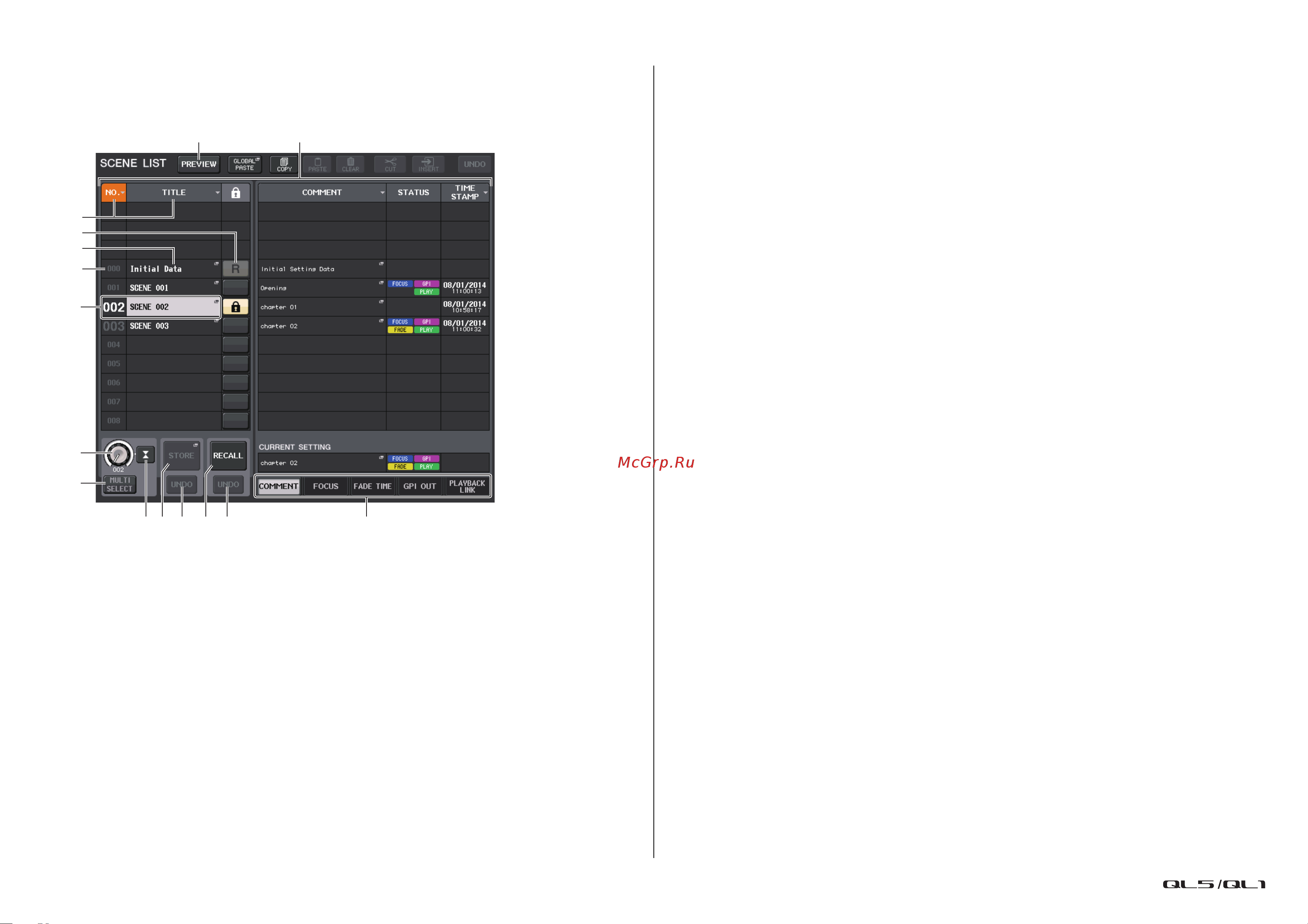

Окно SCENE LIST (Список сцен)
Здесь можно выполнять различные операции, связанные со сценами. Это окно
появляется при нажатии поля SCENE (Сцена).
1
Список сцен
В этой области перечислены разные данные о сценах, сохраненных в памяти.
2
Кнопки NO./TITLE (№/название)
Служат для сортировки сцен в списке по номеру или названию. При повторном нажатии
кнопки список сортируется в порядке возрастания или убывания.
3
Номер сцены
Указывает номер сцены.
4
Название сцены
Указывает название сцены. Нажмите кнопку, чтобы открыть окно SCENE TITLE EDIT
(Редактирование названия сцены), в котором можно отредактировать название.
5
Символ R (READ ONLY)/символ защиты от записи
Символ «R» отображается для сцен, предназначенных только для чтения, а значок
защиты (замок) — для сцен, защищенных от записи.
Для включения/отключения защиты сцены нажмите символ R или значок защиты от
записи. Если последовательно нажимать символ защиты (замок) или символ R (только
для чтения), соответствующий символ будет отображаться и скрываться.
•Символ защиты от записи (замок)
Перезапись сцены невозможна.
•Символ R (Только для чтения)
Сцена не только будет защищена, но и будет перезаписана файлом, загруженным
с флеш-устройства USB. Параметр защиты можно применить только к сценам
с последовательными номерами, начинающимися с 001.
•Нет символа
Сцена не будет защищена.
ПРИМЕЧАНИЕ
Нельзя отключить значок R (только для чтения) для сцены с номером 000.
6
Текущая сцена
Сцена, выбранная в настоящий момент (т. е. текущая сцена) выделена в списке синим
цветом. Если нажать другой номер сцены, список прокручивается и нажатая сцена
становится текущей.
7
Регулятор SCENE SELECT (Выбор сцены)
Для выбора сцены используется регулятор [TOUCH AND TURN]. Номер выбранной сцены
отображается непосредственно под регулятором SCENE SELECT. Можно выбрать
несколько последовательных сцен, удерживая нажатым и поворачивая регулятор
[TOUCH AND TURN].
8
Кнопка MULTI SELECT (Множественный выбор)
Можно выбрать несколько последовательных сцен, включив эту кнопку и поворачивая
регулятор [TOUCH AND TURN].
9
Кнопка LAST SCENE (Последняя сцена)
Выбор сцены, которая загружалась последней.
0
Кнопка SCENE STORE (Сохранение сцены)
Позволяет сохранить текущие параметры микширования. Нажмите эту кнопку, чтобы
открыть окно SCENE STORE (Сохранение сцены), в котором можно присвоить название
сцене и сохранить ее.
A
Кнопка STORE UNDO (Отменить сохранение)
Служит для отмены операции сохранения. Эта кнопка действует только
непосредственно после операции сохранения с перезаписью.
ПРИМЕЧАНИЕ
• Кнопка STORE UNDO доступна только непосредственно после сохранения
с перезаписью.
• Кроме того, можно назначить функцию кнопки STORE UNDO клавише USER DEFINED
(Определяемая пользователем) (см. стр. 216).
B
Кнопка RECALL SCENE (Загрузить сцену)
Загрузка выбранной сцены.
C
Кнопка RECALL UNDO (Отмена загрузки)
Отменяет операцию загрузки. Эта кнопка действует только непосредственно после
операции загрузки.
7
3
2
5
4
8
BC D9@ A
6
1
E
