Подключение на входе и выходе
Справочное руководство V5
24

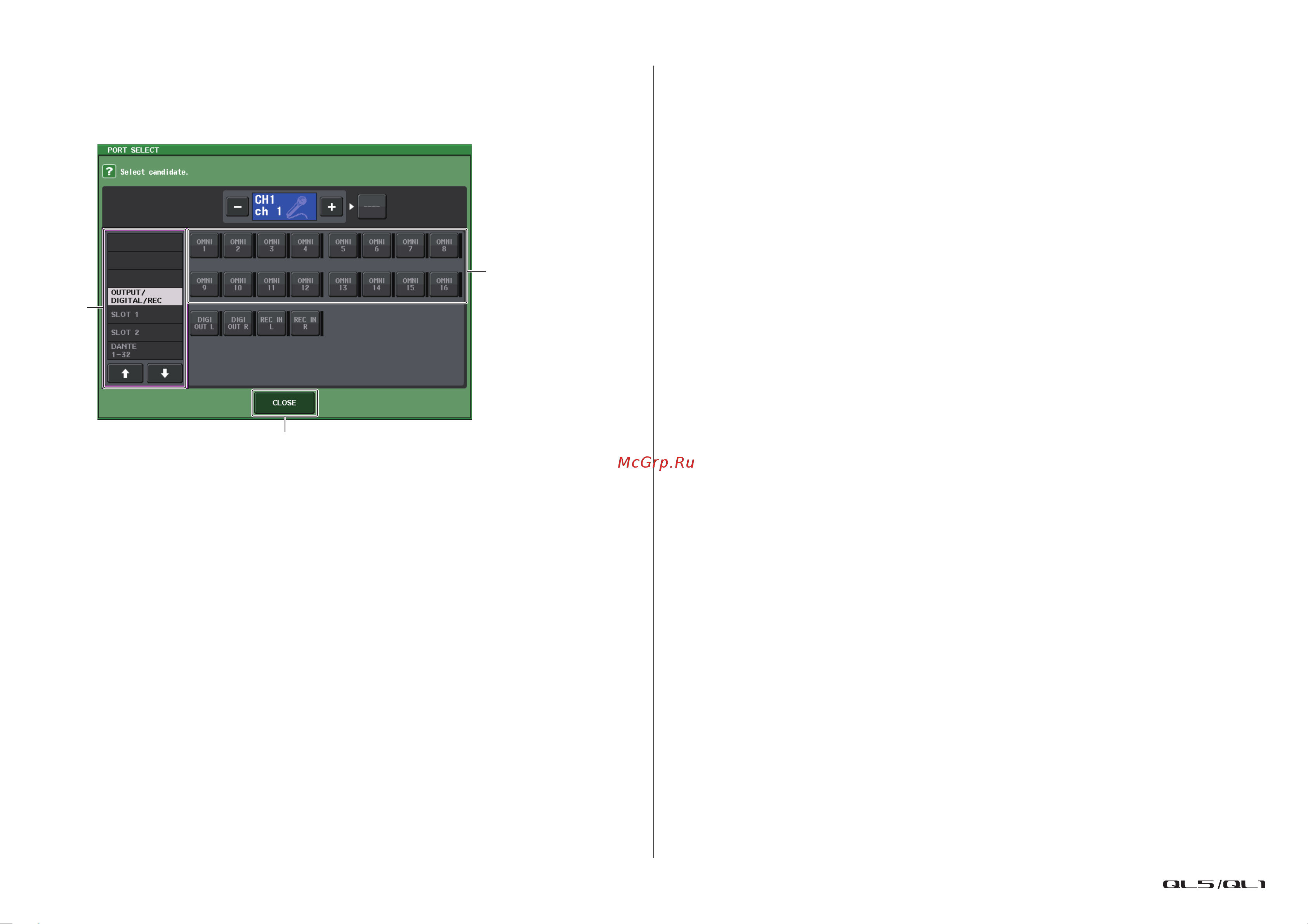

Окно PORT SELECT (Выбор порта)
Отображается при нажатии кнопки DIRECT OUT PATCH в 1-канальном или
8-канальном окне INSERT/DIRECT OUT. Позволяет задать выходной порт,
используемый для прямого вывода.
1
Список выбора категории
Служит для выбора категории выходного порта. Категории соответствуют следующим
выходным портам. Отображаемые категории могут быть разными в зависимости от типа
канала.
• OUTPUT/DIGITAL/REC (Выходной/Цифровой/Запись)
..............................OMNI OUT1–OMNI OUT16 (QL5), OMNI OUT1–OMNI
OUT8 (QL1), DIGITAL OUT L/R, RECORDER IN(L/R)
• SLOT1....................................SLOT1(1)–SLOT1(16)
• SLOT2....................................SLOT2(1)–SLOT2(16)
• DANTE1–32 ...........................DANTE1–DANTE32
• DANTE33–64.........................DANTE33–DANTE64 (только QL5)
2
Кнопки выбора выходного порта
Служат для назначения выходного порта, используемого для прямого вывода
выбранного в настоящий момент канала INPUT.
3
Кнопка CLOSE (Закрыть)
Закрывает окно.
1
2
3
