14 Версия 1.1.003
(c) шкаф на 3 модуля
(d) шкаф на 2 модуля

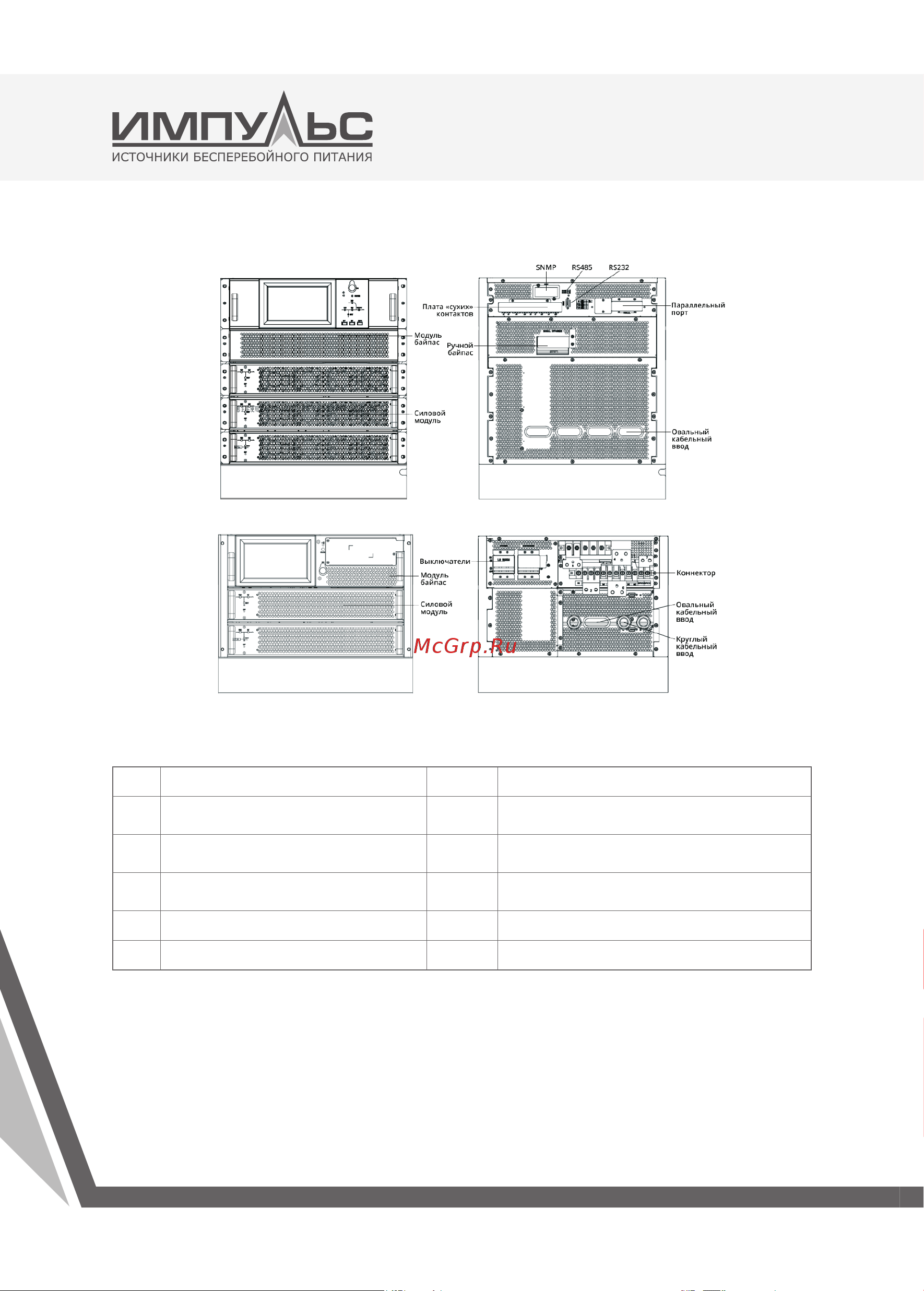

Рис. 1-1: Конструкция ИБП
Поз. Элемент Кол-во Примечания
1 Панель управления с дисплеем 1
Обязательная деталь, устанавливается на
заводе-изготовителе
2 Модуль обходного байпаса 1
Обязательная деталь, устанавливается на
заводе-изготовителе
3 Выключатели сервисного байпаса 1
Обязательная деталь, устанавливается на
заводе-изготовителе
4 Силовой модуль 1 ≤ n ≤ 6 Обязательная деталь
5 Декоративная металлическая планка 2 Устанавливается на заводе-изготовителе
Таблица 1-1: Конфигурация ИБП
2.4.8. Установка силовых модулей
Количество силовых модулей и их возможное расположение могут быть различны в зависи-
мости от выбранной заводской конфигурации.
Руководство по эксплуатации
источника бесперебойного питания
СЕРИЯ МУЛЬТИПЛЕКС 10-90 кВА
