34 Версия 1.1.003
между наконечниками кабелей и АКБ должны быть проверены и затянуты с моментами
затяжки, предусмотренными спецификациями и руководствами по эксплуатации, которые
предоставляются производителями АКБ.
После подключения все контакты АКБ необходимо заизолировать.
Убедитесь в том, что АКБ не были случайно заземлены. Если АКБ случайно оказалась заземле-
на, ус траните это соединение. Контакт АКБ с сетью заземления может привести к поражению
электрическим током.
После включения ИБП измерьте напряжение на АКБ и выполните калибровку напряжения.

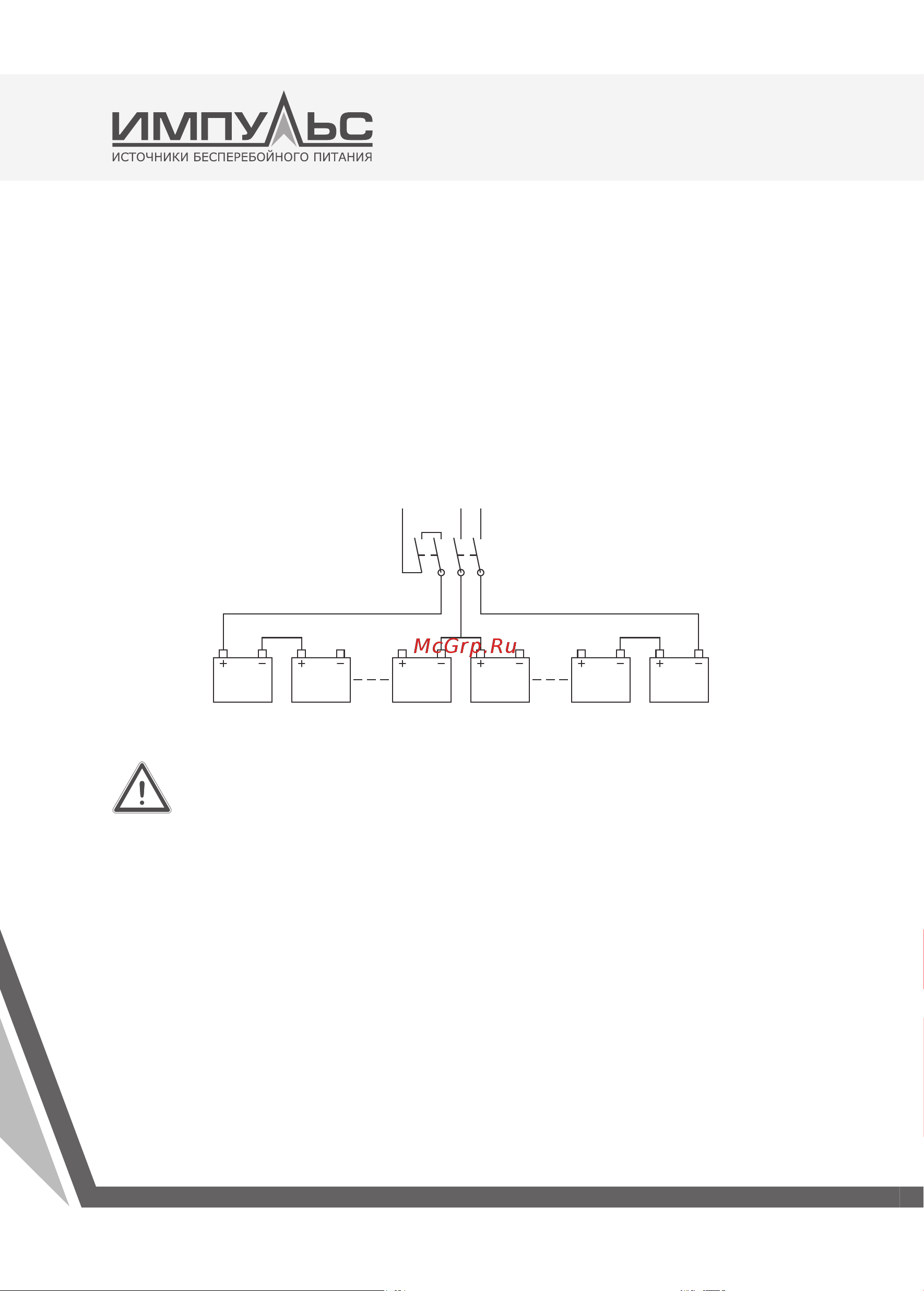

Схема подключения АКБ показана ниже.
1 1 20 21 39 40
Bat+ Bat-N
Рис. 2-1: Схема подключения АКБ
Внимание: Подключение АКБ
При монтаже, подключении и эксплуатации АКБ всегда принимайте
следующие меры предосторожности:
•
Перед подключением или отсоединением кабелей от контактов
АКБ отсоедините зарядное устройство.
• Не подключайте кабели между контактами АКБ и ИБП без разре-
шения контролирующего инженера.
• При подключении кабелей между контактами АКБ и автоматиче-
ским выключателем сначала подключайте кабель к выключателю.
•
При подключении кабелей между контактами АКБ, автоматическим
выключателем и соответствующими контактами ИБП обязательно
соблюдайте полярность. Нарушение полярности АКБ приведет к
взрыву, воспламенению, повреждению АКБ и ИБП, а также к трав-
мированию людей.
