472018
Замечания о монтаже модулей:
1. При монтаже модули следует устанавливать, начиная снизу. При снятии модули следует
снимать, начиная сверху. Это позволит стабилизировать центр тяжести.
2. После установки модуля затяните винты.
3.
При снятии модули сначала необходимо выключить, затем отвинтить винты, затем
снять модуль.
4. Перед установкой снятых модулей подождите не менее 5 минут.

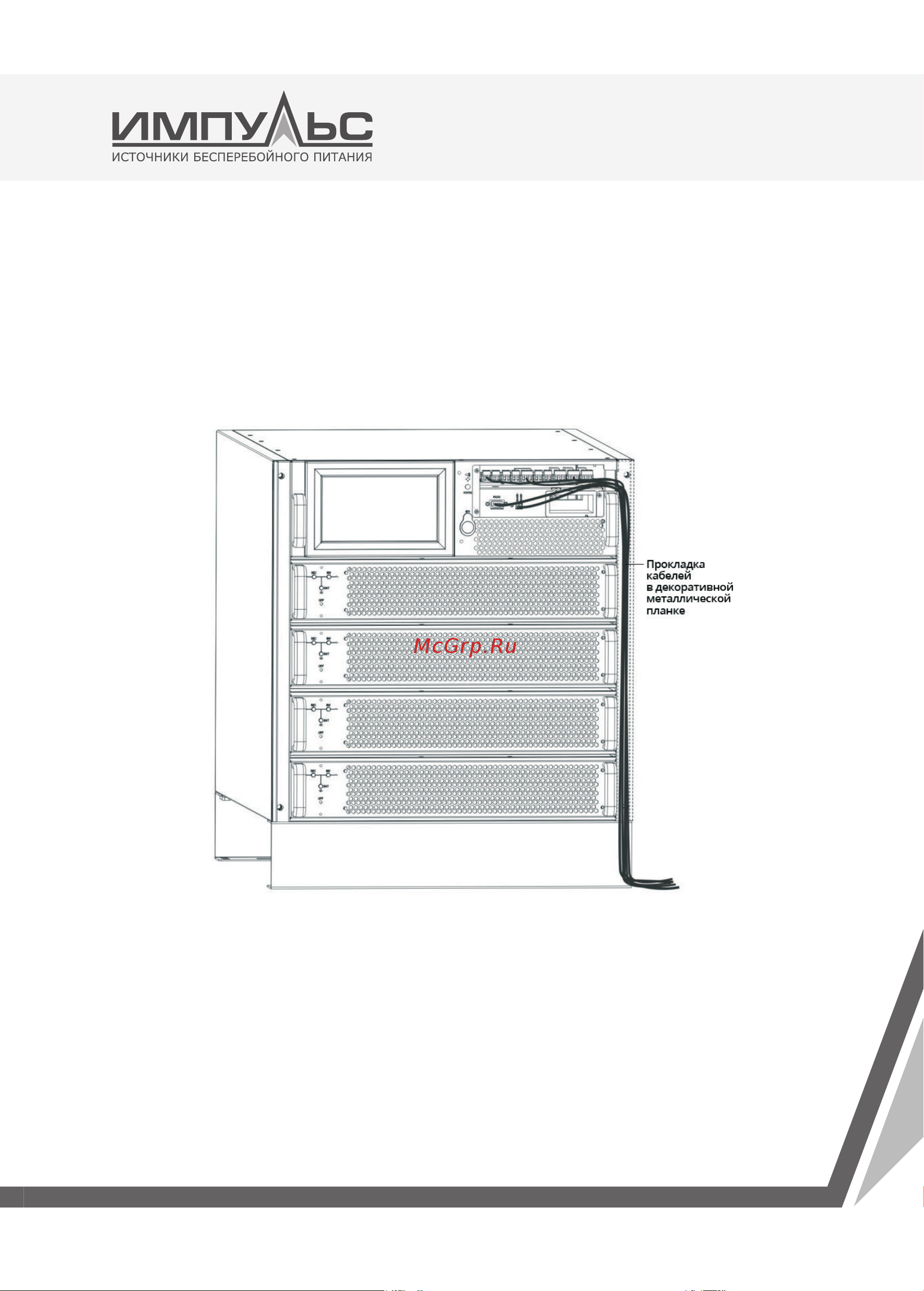

Рис. 4-12: прокладка кабелей (сухой контактор, RS485, SNMP)
Замечания по прокладке сигнальных кабелей:
1. Снимите крышку на передней панели и удалите правую металлическую планку
2. Подключите кабели, как показано на рис. 4-12
3. Установите на место правую металлическую планку, чтобы закрыть кабели.
