412018
BCB
UV
Batt. +
Batt. N
Batt. -
Модульный стоечный ИБП
BCB_DRV
BCB_CONT
J6
J7
BCB_ONL
+24V+24V
+24V
24 В
пост.тока
Вспомогательный
контакт
BCB DRV
BCB STATUS
GND

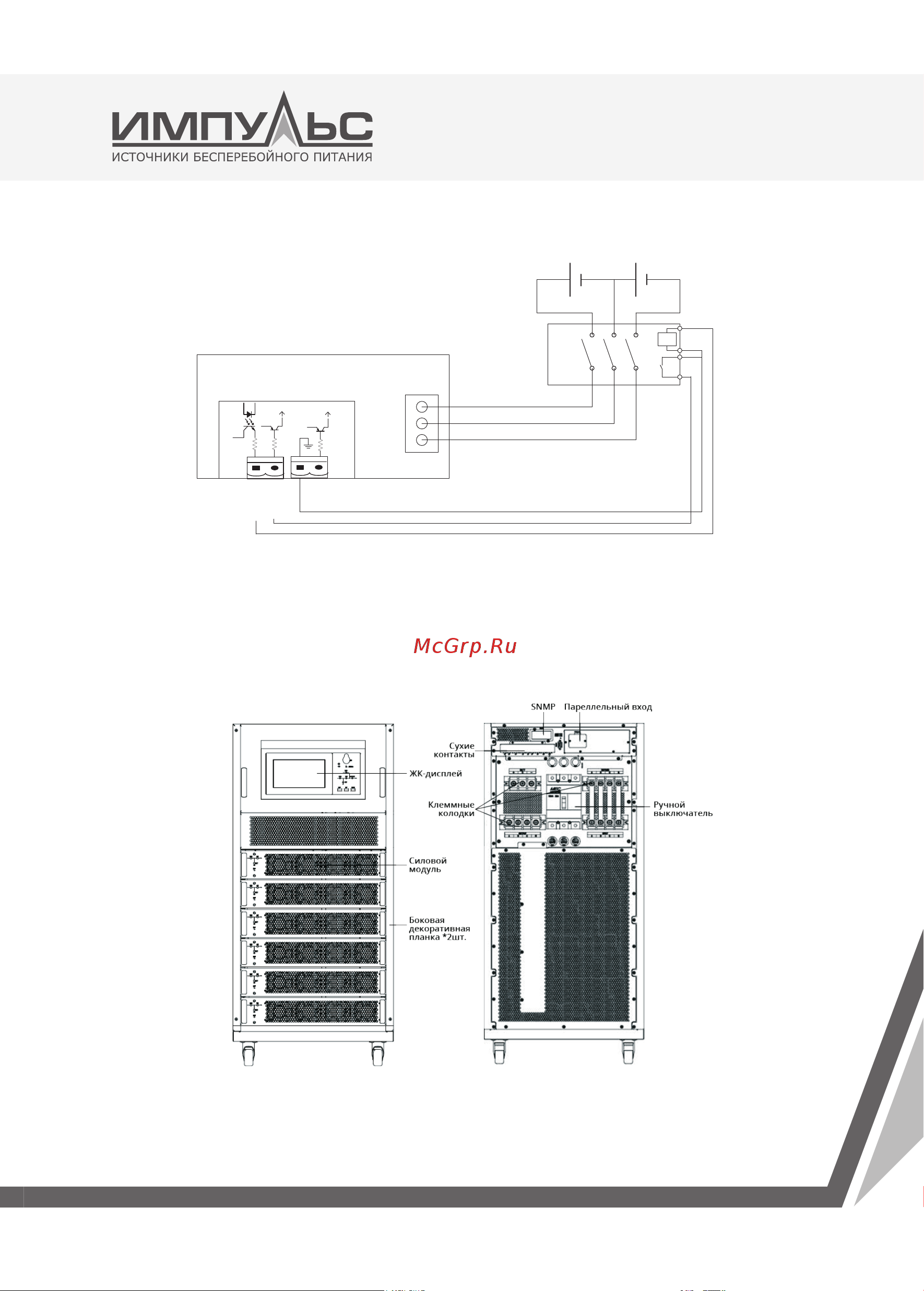

Рис. 4-2: Подключение внешних АКБ
Внешний интерфейс BCB:
BCB DRV: J6-1 Сигнал включения привода отключения BCB
BCB STATUS: J6-2 Контакт состояния BCB. Нормально разомкнут. Замыкается на землю при
активации
GND: J7-1 Земля
Рис. 4-3: Система ИБП на 6 модулей. Вид спереди и сзади (без дверцы)
