66 Версия 1.1.003
8 / Пульт управления и дисплей
В данном разделе описаны функции пульта управления и дисплея оператора ИБП, даны
инструкции по работе с ним. Подробно описан жидкокристаллический дисплей, включая
его различные типы, экранное меню и окно запроса. Кроме того, здесь приведен перечень
аварийных сигналов.
8.1. | Введение
Пульт управления и дисплей оператора находится на передней панели ИБП. При помощи
этого пульта оператор может управлять ИБП и контролировать его работу, проверять все
измеряемые параметры, состояние ИБП и АКБ, получить доступ к журналу событий и архив-
ному журналу. Пульт управления оператора разделен на три функциональные области, как
показано на рис. 7-1: мнемосхема режимов работы, жидкокристаллический дисплей и меню,
контрольные и управляющие клавиши. Подробное описание пульта управления и дисплея
оператора приведено в табл. 7-1.
(a) шкаф на 3 модуля и 6 модулей
(a) шкаф на 2 модуля и 4 модуля

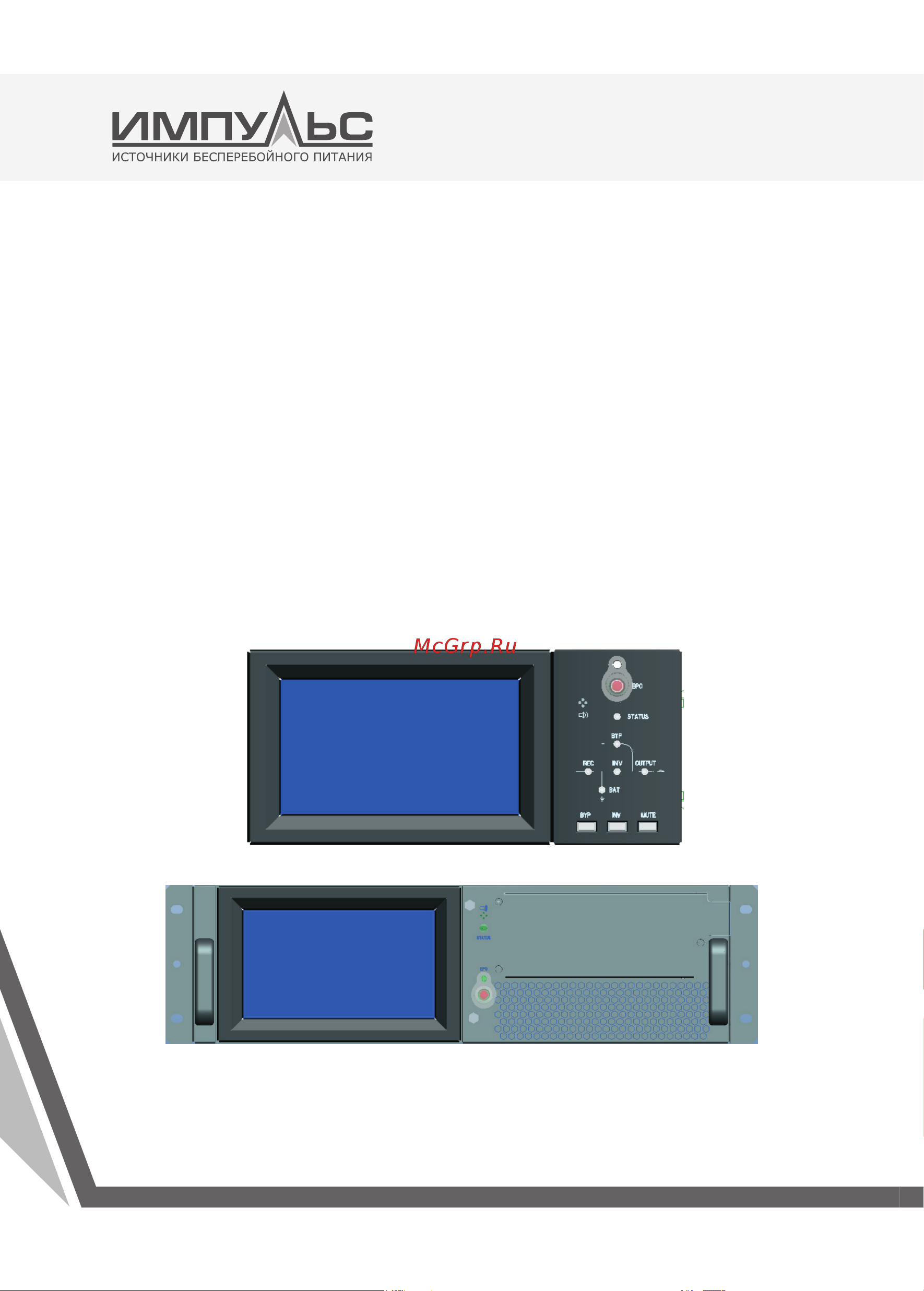

Рис. 7-1: Пульт управления и дисплей оператора ИБП
