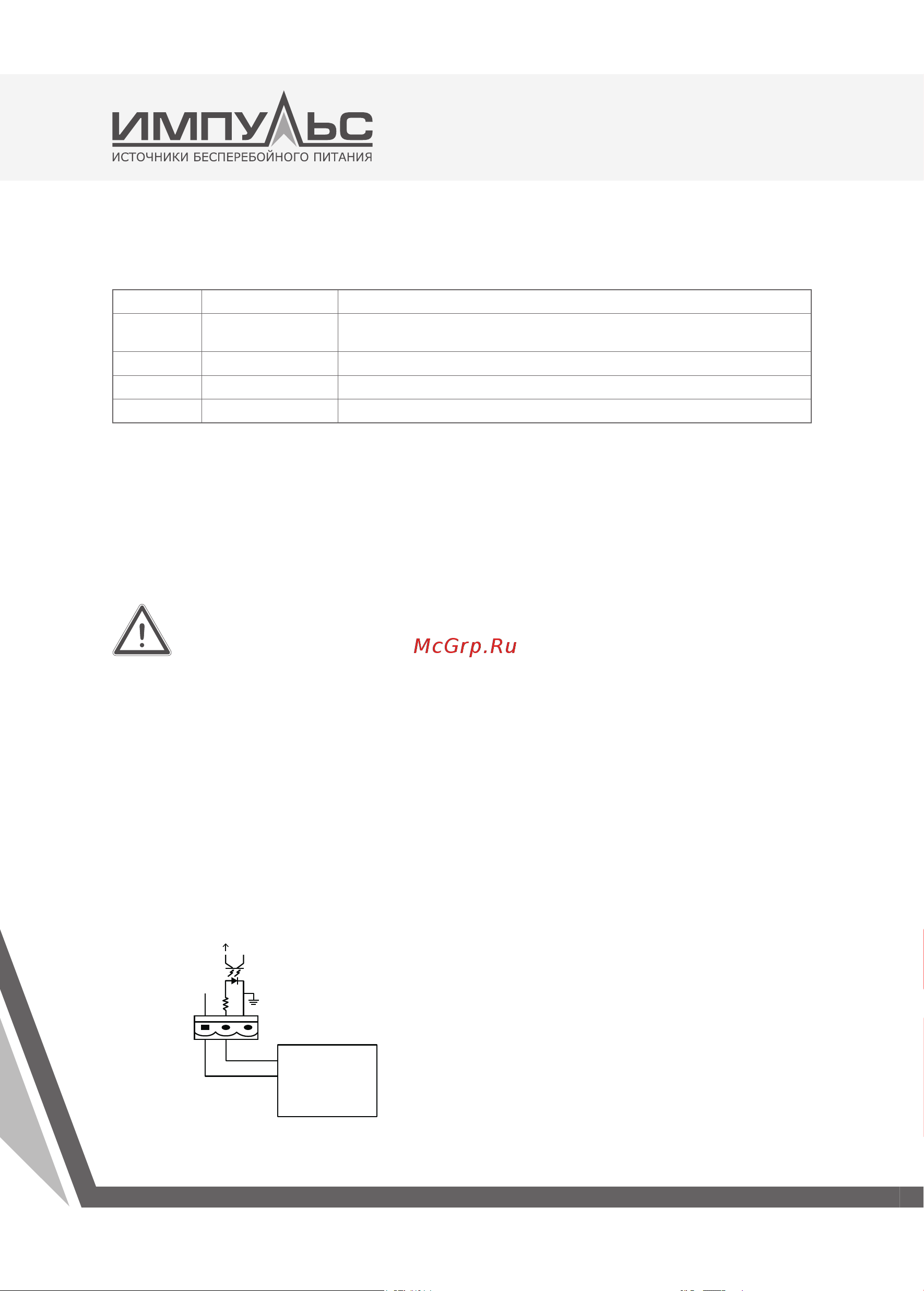

26 Версия 1.1.003
Таблица 1-4: Описание входного сухого контакта для удаленного аварийного отключения питания
Поз. Наименование Назначение
J4.1 EPO_NC
Аварийное отключение питания срабатывает при отсоединении от
J4.2
J4.2 +24V +24V, подключить к общему контакту NC
J4.3 +24V +24V, подключить к общему контакту NO
J4.4 EPO_NO Аварийное отключение питания срабатывает при замыкании на J4.3
Аварийное отключение питания срабатывает при замыкании контактов 3 и 4 либо при раз-
мыкании контактов 1 и 2 контактора J4.
Если используется внешнее устройство аварийного отключения, его необходимо подключить
к резервным контактам J4. Внешнее устройство аварийного отключения должно представлять
собой нормально разомкнутый или замкнутый дистанционный выключатель, подключенный
экранированными кабелями к этим контактам. Если такое устройство не используется, кон-
такты 3 и 4 контактора J4 должны быть разомкнуты, а его контакты 1 и 2 – замкнуты.
Примечание
1.
Активация аварийного отключения приводит к отключению вы-
прямителя, инвертора и статического байпаса внутри ИБП. Тем
не менее, она не приводит к отключению входных контактов сети
питания. Для того чтобы полностью обесточить ИБП, при аварийном
отключении питания необходимо разомкнуть контакты автомати-
ческих выключателей, установленных перед ИБП.
2.
Контакты 1 и 2 контактора J4 закорачиваются перед поставкой ИБП.
3.
Все вспомогательные кабели должны иметь двойную изоляцию
и сечение от 0,5 до 1,5 мм
2
при максимальной длине от 25 до 50 м.
2.7.4. Входной сухой контакт работы от генератора
J5 – интерфейс для подачи сигналов о состоянии генератора. Замыкание контактов J5-2 и J5-1
означает, что к ИБП получает питание от аварийного генератора. Схема интерфейса показана
на рис. 1-7, а его описание приведено в табл. 1-5.
+24V
J5
AUX_N.O.
AUX_N.O.
Генератор
Рис. 1-9: Подключение генератора
