70 Версия 1.1.003
Информация о силовом модулей (сеть, выход, нагрузка, код S, информация о модуле)
ДАТА И ВРЕМЯ, ЯЗЫК, СВЯЗЬ, ПОЛЬЗОВАТЕЛЬ (используется пароль 1), НАСТРОЙКА
АКБ, НАСТРОЙКА ОБСЛУЖИВАНИЯ, НАСТРОЙКА ЧАСТОТЫ, КОНФИГУРАЦИЯ
Архивный журнал
Включение/выключение звука, сброс отказа, переход на байпас, переход на
инвертор, разрешение выключения модуля, сброс архивных данных об АКБ,
обнуление наработки противопыльного фильтра, проверка АКБ, техническое
обслуживание АКБ, форсированная зарядка АКБ, подзарядка АКБ, прекращение теста
АКБ
Выходное напряжение, выходная частота, напряжение на статическом байпасе

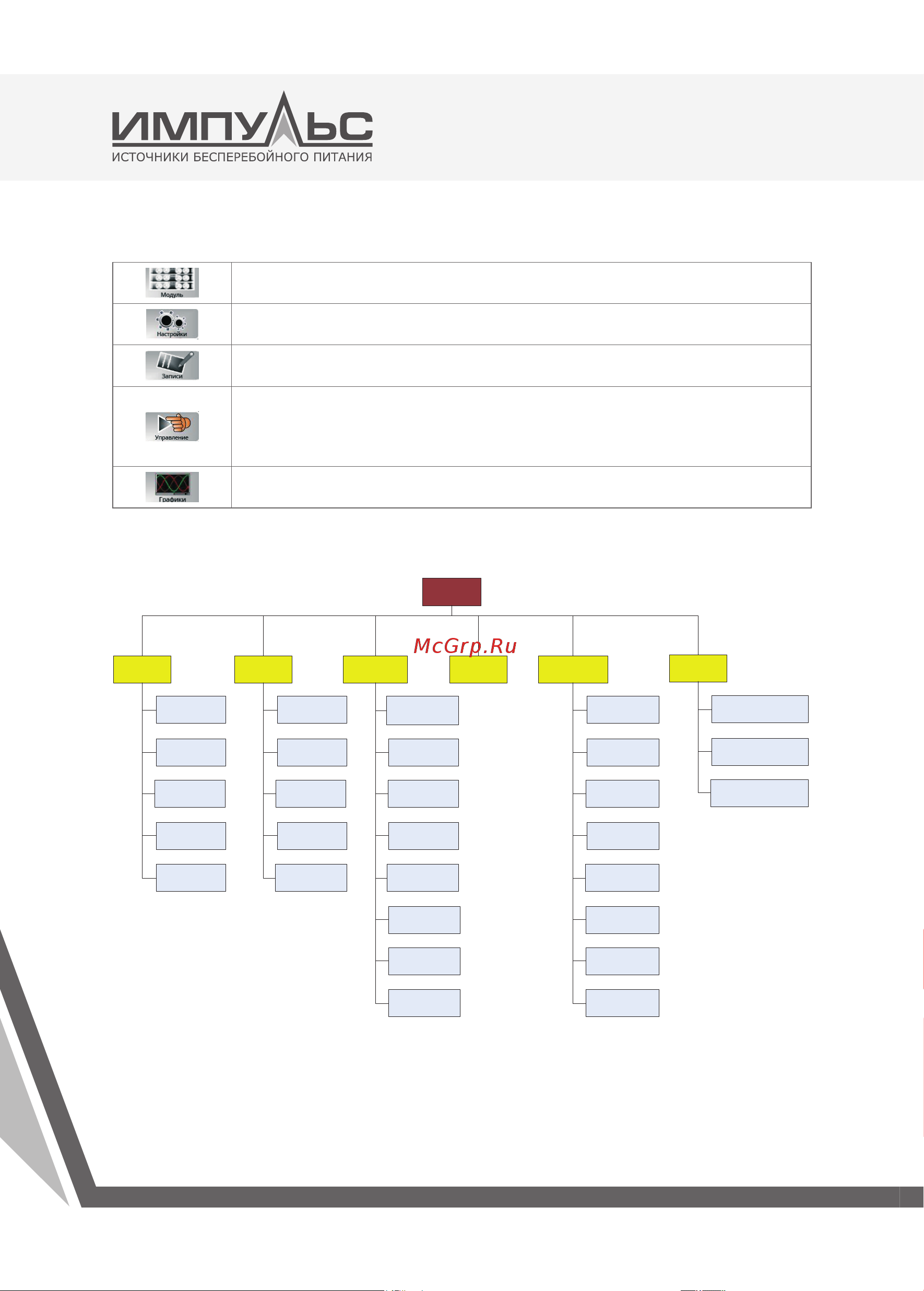

Ниже показано дерево меню жидкокристаллического дисплея. См. табл. 7-7: Описание пун-
ктов меню ИБП.
Главное
меню
ИБП Модуль
Байпас
Главный
вход
Выход
Нагрузка
Батарея
Вход
Выход
Нагрузка
Информация
Код S
Дата
и время
Язык
Связь
Установки
Батареи
Сервис
Номинал
Конфигур.
Беззвучный
режим
Сброс
ошибки
Переход
на байпас
Переход
на инвертор
Тест
батареи
Обслуж.
батареи
Ускоренный
заряд батареи
Плавающий
заряд батареи
Выходное
напряжение
Выходной ток
Напряжение
байпас
Настройки Записи Управление Графики
Рис. 7-3: Структура меню
8.3. | Подробное описание пунктов меню
