Таблица 1-5: Описание интерфейса состояния и подключения генератора
Поз. Наименование Назначение
J5.1 +24V Внутреннее напряжение питания +24 В
J5.2 GEN Сигнал состояния генератора
J5.3 GND Заземление
Примечание
Все вспомогательные кабели должны иметь двойную изоляцию и сече-
ние от 0,5 до 1,5 мм
2
при максимальной длине от 25 до 50 м.
2.7.5. Контроль BCB (управление контактором АКБ)
J6 и J7 – порты BCB. Схема показана на рис. 1-8, а описание приведено в табл. 1-6.
+24V
+24V
+24V
BCB_DRV
BCB_ONL
BCB_CONT
J6 J7

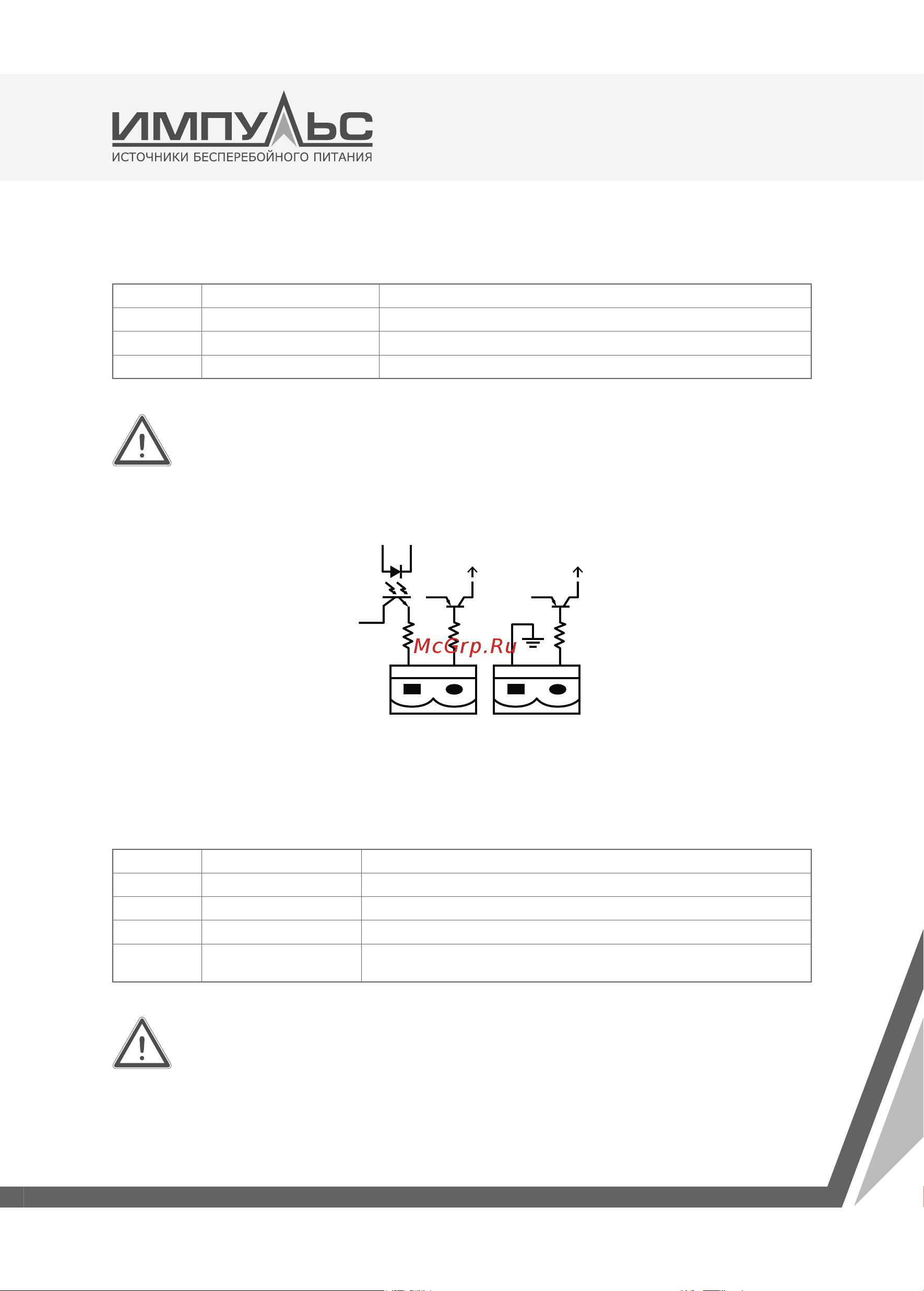

Рис. 1-10: Интерфейс BCB
Таблица 1-6: Описание интерфейса BCB
Поз. Наименование Описание
J6.1 BCB_DRV Сигнал управления BCB (+24 В, 20 мА)
J6.2 BCB_CONT Состояние контактора BCB (нормально разомкнутый сигнал BCB)
J7.1 GND Общее соединение
J7.2 BCB_ONL
Вход состояния BCB (нормально разомкнутый). BCB работает, если
сигнал замкнут на общее соединение
Примечание
Все вспомогательные кабели должны иметь двойную изоляцию
и сечение от 0,5 до 1,5 мм
2
при максимальной длине от 25 до 50 м.
