172018

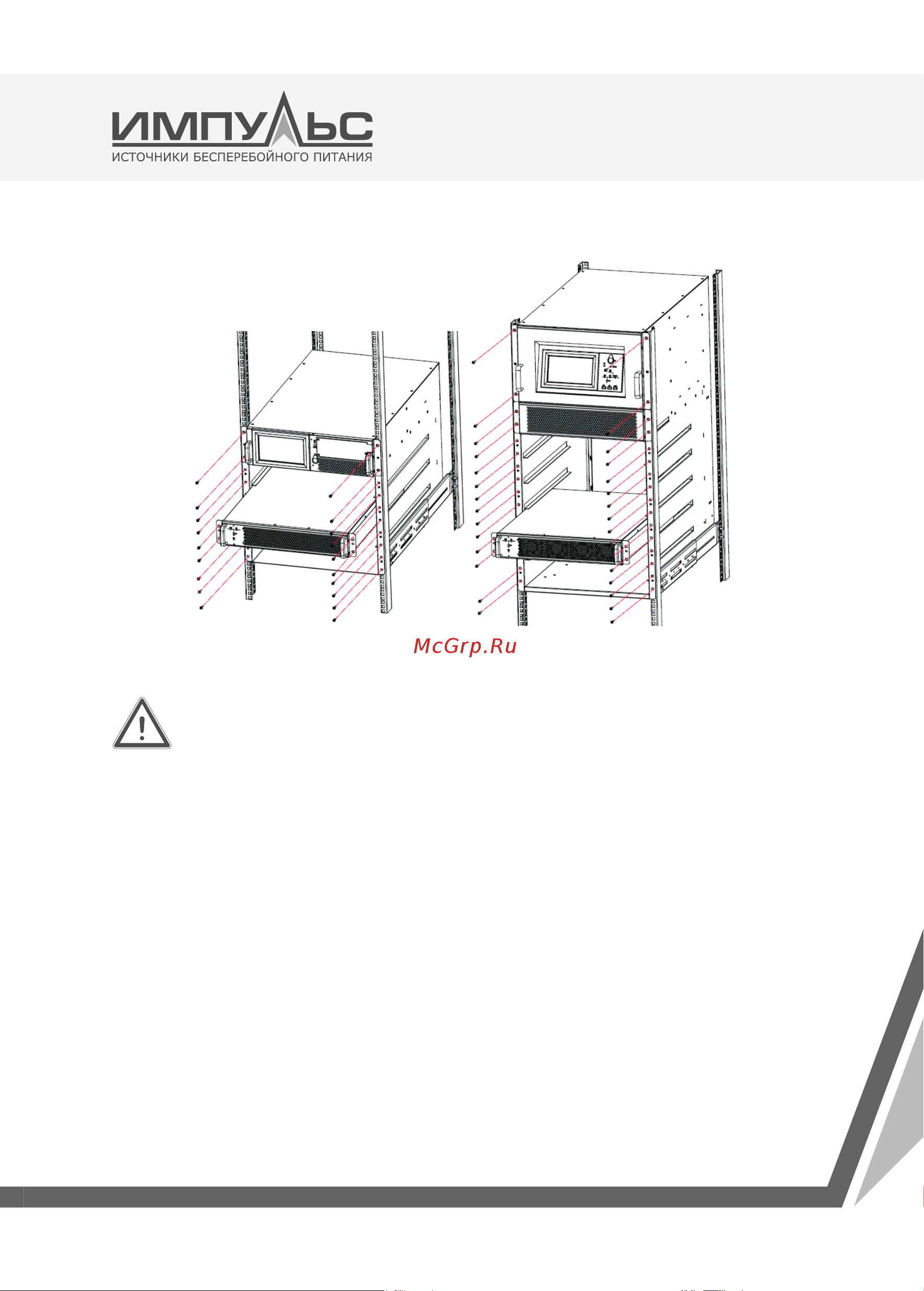

b. Закрепите шкаф в корпусе стойки
Рис. 1-3: Установка в стойку
ВНИМАНИЕ!
Необходимо применять корпус стойки с боковыми дверцами или
панелями, чтобы закрыть боковую панель шкафа ИБП. В против-
ном случае можно прикоснуться к разъемам силовых модулей при
помощи инструмента (например, отвертки).
2.4.9. Ввод кабелей
Ввод кабелей в стоечную систему ИБП может осуществляться снизу и сзади. Рекомендуемый
метод монтажа – подключить кабели через овальные отверстия, что позволяет предотвра-
тить попадание в шкаф посторонних материалов и насекомых. Если овальное отверстие
недостаточно велико, используйте круглый защитный сальник. При подводе кабелей через
нижний ввод, сначала снимите крышку и установите резиновый защитный сальник на нижнее
входное отверстие. Ввод кабелей показан на рис. 1-4.
