492018
REC INV
REC INV
Зарядка
батарей
Зарядка
батарей
Зарядка
BCB
Модуль батарей
BCB
bA
bB
bC
mA
mB
mC
mN
Batt+
BattN
oA
Batt-
oB
oC
oN
Силовой модуль 1#
Силовой модуль 10#
Модуль Байпас
ручной Байпас (Q2)
Байпас (Q1) (нет в ИБП 90кВА)

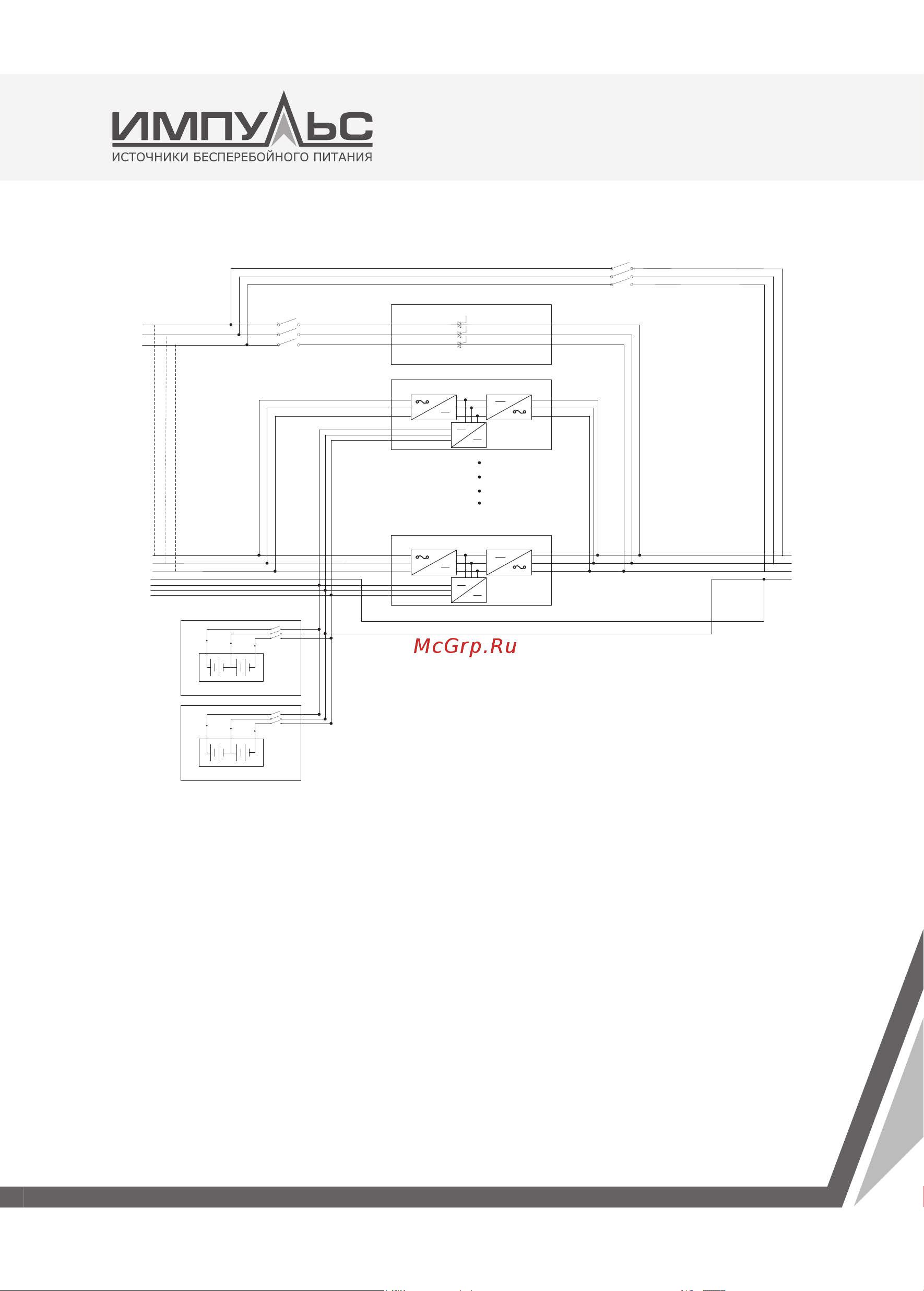

Рис. 5-1: Блок-схема одиночного ИБП
6.1.1. ИБП с раздельным вводом выпрямителя и байпаса.
На рис. 5-1 показан модульный ИБП в конфигурации с раздельным вводом выпрямителя и
байпаса (байпасная лини подключена к отдельному независимому вводу энергоснабжения).
В этой конфигурации статический и механический (сервисный) байпасы подключены к отдель-
ному независимому вводу электропитания и должны быть защищены отдельным устройством
защиты. При отсутствии на месте установки второго независимого ввода входы байпасных
линий и линии выпрямителя должны быть объединены.
6.1.2. Статический (электронный) байпас
Блоки цепи, отмеченные на рис. 5-1 как «статический переключатель», содержат переклю-
чающие тиристорные ключи с электронным управлением, которые позволяют подключать
критическую нагрузку либо к выход у инвертора, либо к напрямую к питающей сети, используя
Руководство по эксплуатации
источника бесперебойного питания
СЕРИЯ МУЛЬТИПЛЕКС 10-90 кВА
