36 Версия 1.1.003
4 / Монтаж стоечной системы ИБП
4.1. | Обзор
Одиночная система должна быть смонтирована в соответствии с инструкциями по монтажу
стоечной системы ИБП и требованиями, которые приведены в данном разделе.
При установке одиночного модульного ИБП в стойке, кнопка аварийного отключения питания
на передней панели управляет аварийным отключением питания модулей ИБП и статического
байпаса. Кроме того, поддерживается функция удаленного аварийного отключения питания,
которая может использоваться для удаленного отключения ИБП.
Примечание.
1. Удаленный аварийный выключатель питания представляет собой
нормально разомкнутый или нормально замкнутый выключатель,
который подает сигналы на соответствующий входной контакт ИБП.
2.
Напряжение разомкну той цепи составляет 24 В при токе менее 20 мА.
3.
Нормально замкну тые контакты EPO-J4: Контакты 1 и 2 замкнуты на
заводе-изготовителе и находятся на плате сухих контактов.
4.
Перед началом работы с функцией аварийного отключения пита-
ния (EPO) настройте ее при помощи контрольного программного
обеспечения на ПК.

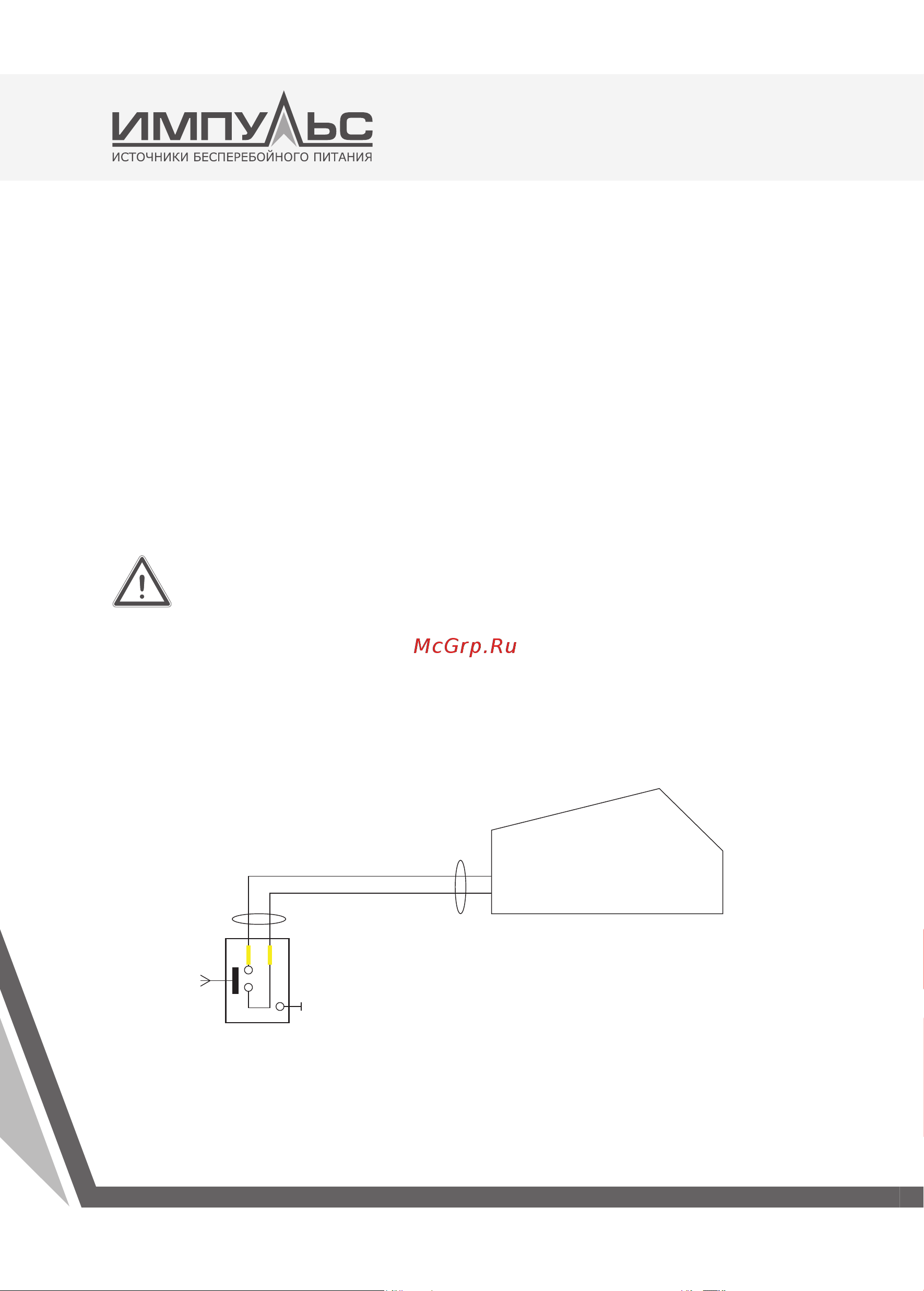

ИБП1
Плата сухих контактов
J4-3
J4-4
(a) Одиночный ИБП
Руководство по эксплуатации
источника бесперебойного питания
СЕРИЯ МУЛЬТИПЛЕКС 10-90 кВА
