9 / Дополнительные детали
9.1. | Установка карты SNMP
Карта SNMP вставляется с передней стороны модуля статического байпаса. Чтобы установить
карту SNMP, выполните следующие действия:
1. Снимите крышку с гнезда для интеллектуальных карт (см. рис. 8-1).
2. Установите карту SNMP в гнездо и затяните ее винтами.
a) шкаф на 2/4 модуля
b) шкаф на 3/6 модуля

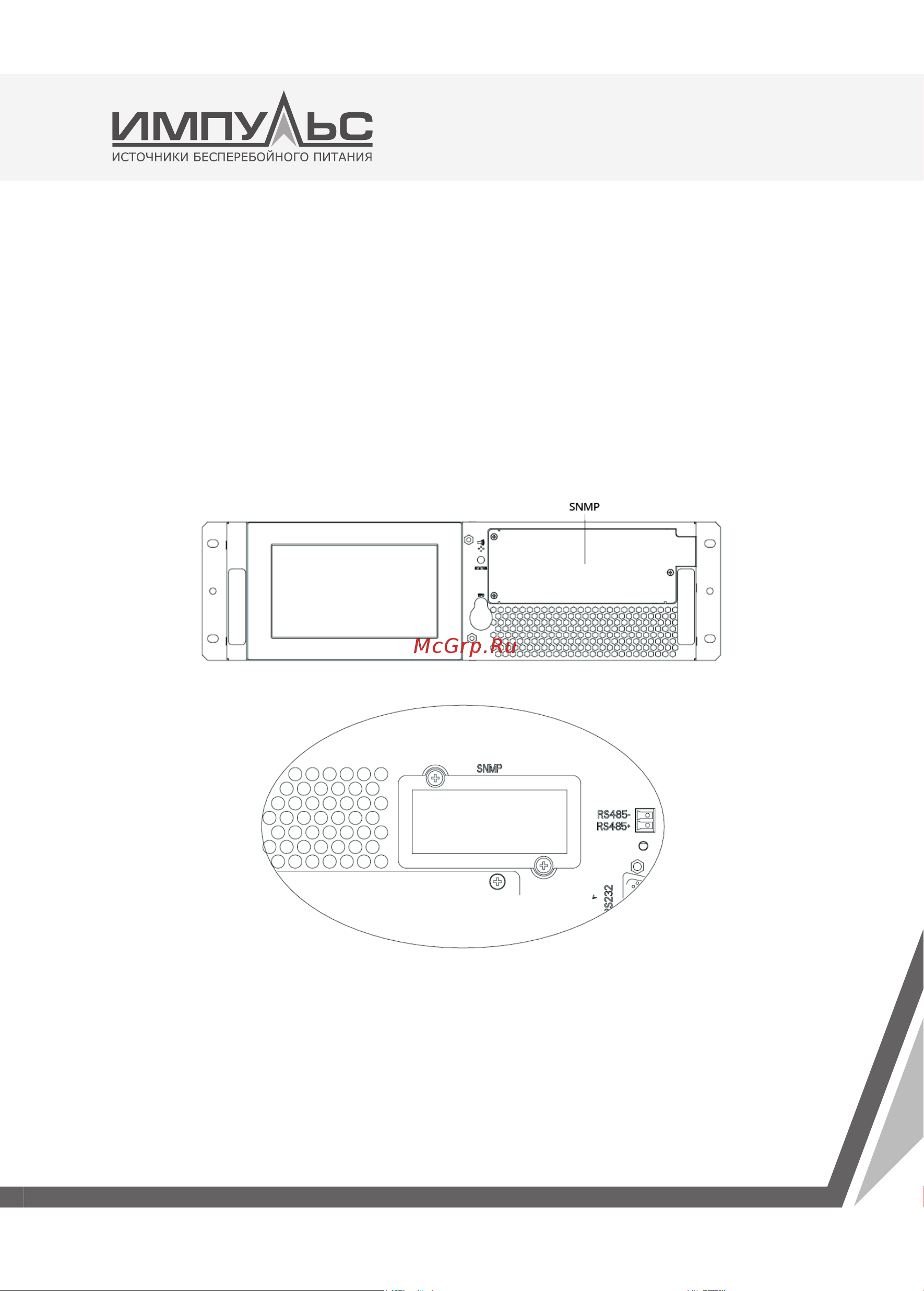

Рис. 8-1: Карта SNMP
Руководство по эксплуатации
источника бесперебойного питания
СЕРИЯ МУЛЬТИПЛЕКС 10-90 кВА
