592018
Примечание
Нажатием на кнопку выключения звука в меню «operate» (экс-
плуатация) можно выключить звуковую сигнализацию. Однако пре-
дупреж дающее сообщение на дисплее будет отображаться до тех пор,
пока его причина не будет устранена.
2. Переведите переключатель сервисного байпаса из положения ВЫКЛ в положение ВКЛ.
Питание начнет поступать на нагрузку через ручной механический байпас.
3. Нажмите на кнопку аварийного отключения питания, чтобы убедиться в том, что ток
зарядки равен 0. Разомкните контакты внешнего и внутреннего выключателей АКБ (если
последний имеется на шкафу АКБ). После этого можно приступить к техническому обслужи-
ванию силовых модулей.
4. Если необходимо выполнить техническое обслуживание всего шкафа ИБП или полность
отключить его от сети, следует воспользоваться внешним выключателем обходного канала
для технического обслуживания. Если такой выключатель имеется, замкните его контакты,
разомкните контакты внешнего входного выключателя и внешнего выходного выключателя.
После этого можно приступить к техническому обслуживанию шкафа ИБП. Рекомендуется
установить внешний выключатель для технического обслуживания, как показано на рис. 6-1:
ТО ТО
Вход ИБП
К перем.току К нагрузке К нагрузкеВход
перм.тока 1
Вход
перем.тока 2
Выход ИБП
Вход
Байпас ИБП
Выход ИБП
выходвыход входвход байпас
Основной
вход ИБП
(a) Независимый вход (b) Вход с отдельным обходным каналом

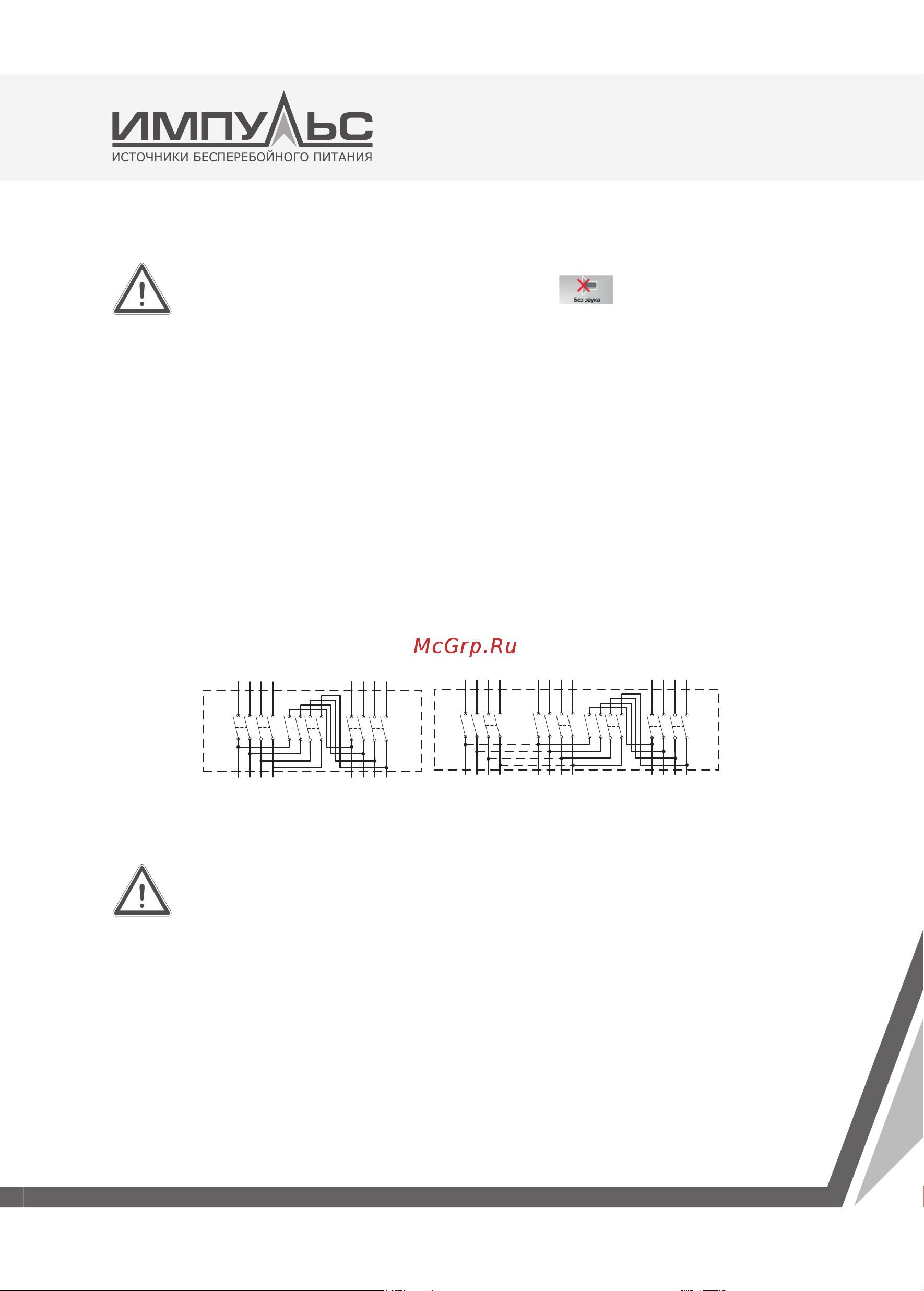

Рис. 6-1: Внешний обходной канал для технического обслуживания
Внимание!
Если необходимо выполнить техническое обслуживание модуля, подо-
ждите не менее 10 мину т, чтобы дать конденсаторам шины постоянного
напряжения полностью разрядиться. Только после этого можно снять
соответствующий модуль.
Если выключатель механического байпаса находится в положении
ВКЛ, некоторые части цепей ИБП могут находиться под опасным на-
пряжением. Поэтому к техническому обслуживанию ИБП допускаются
только квалифицированные специалисты.
