78 Версия 1.1.003
220.2 220.0 220.1
Главная
ИБП
Модуль Настройки Записи Управление Графики
Выход
Выход
Байпас
Увеличить
Уменьшить
НАПРЯЖЕНИЕ БАЙПАС

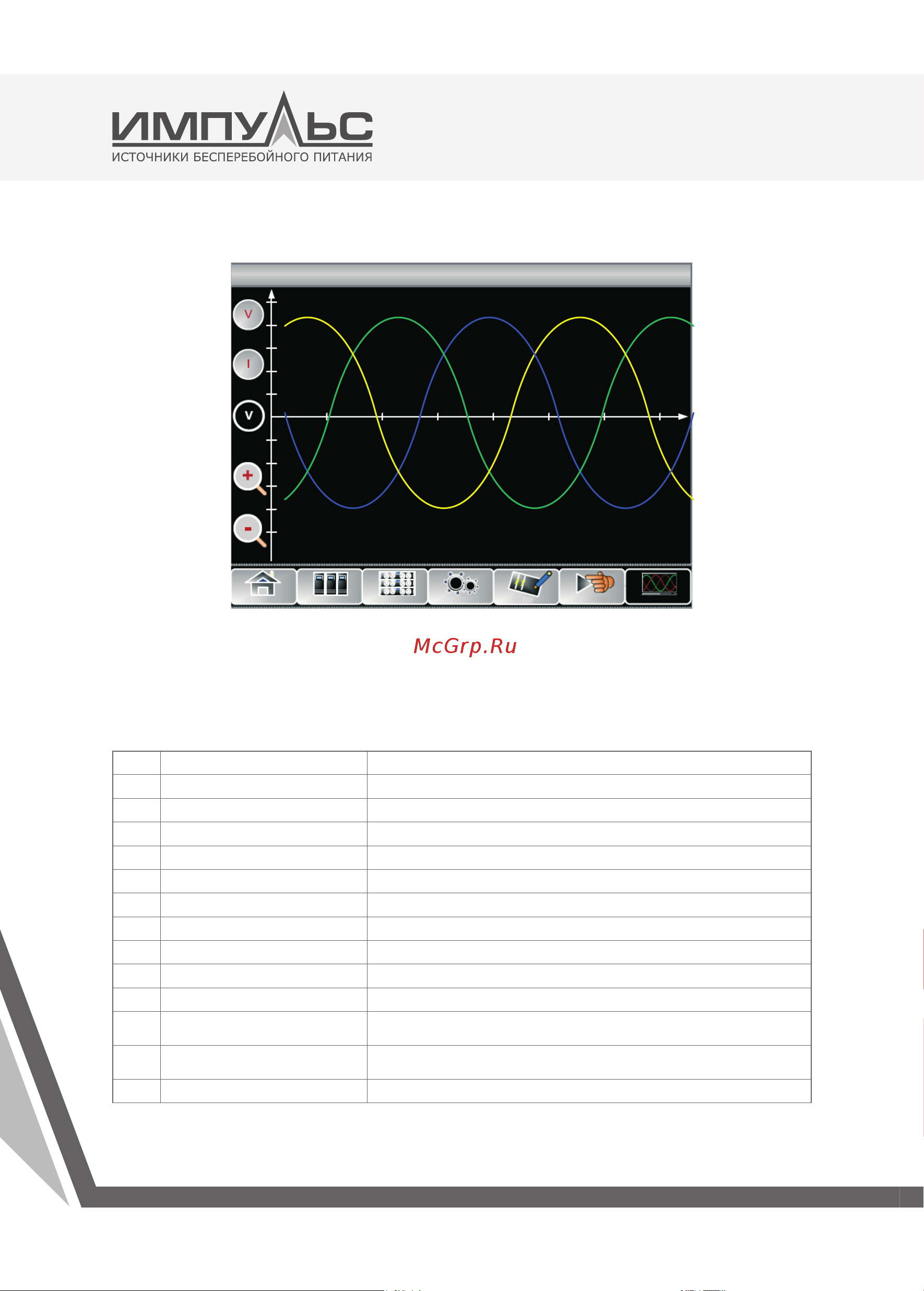

Рис. 7-12: Форма волны на выходе и байпасе
8.4. | Журнал событий ИБП
В след ующей табл. 7-8 приведен полный список событий, которые могу т отображатьс я в окне
архивного журнала и в окне текущих записей.
Таблица 7- 8: Перечень событий ИБП
№ События ИБП Описание
1 Сброс отказа Ручной сброс отказа
2 Очистка журнала Ручная очистка архивного журнала
3 Нагрузка на ИБП Инвертор подает питание на нагрузку
4 Нагрузка на байпасе Нагрузка питается через байпасную линию
5 Нет нагрузки Нет нагрузки
6 АКБ форсированный Зарядное устройство работает в режиме форсированной зарядки
7 АКБ подзарядка Зарядное устройство работает в режиме подзарядки
8 Разряд АКБ АКБ разряжается
9 АКБ подключена АКБ уже подключена
10 АКБ не подключена АКБ еще не подключена
11 Выкл. Техобслуживания ВКЛ
Контакты ручного выключателя сервисного байпаса технического
обслуживания замкнуты
12
Выкл. Техобслуживания ВЫКЛ
Контакты ручного выключателя сервисного байпаса технического
обслуживания разомкнуты
13 EPO Аварийное отключение питания
