372018
ИБП1
Плата сухих контактов
J4-3
J4-4
ИБП2
Плата сухих контактов
J4-3
J4-4
(b) Параллельная система ИБП

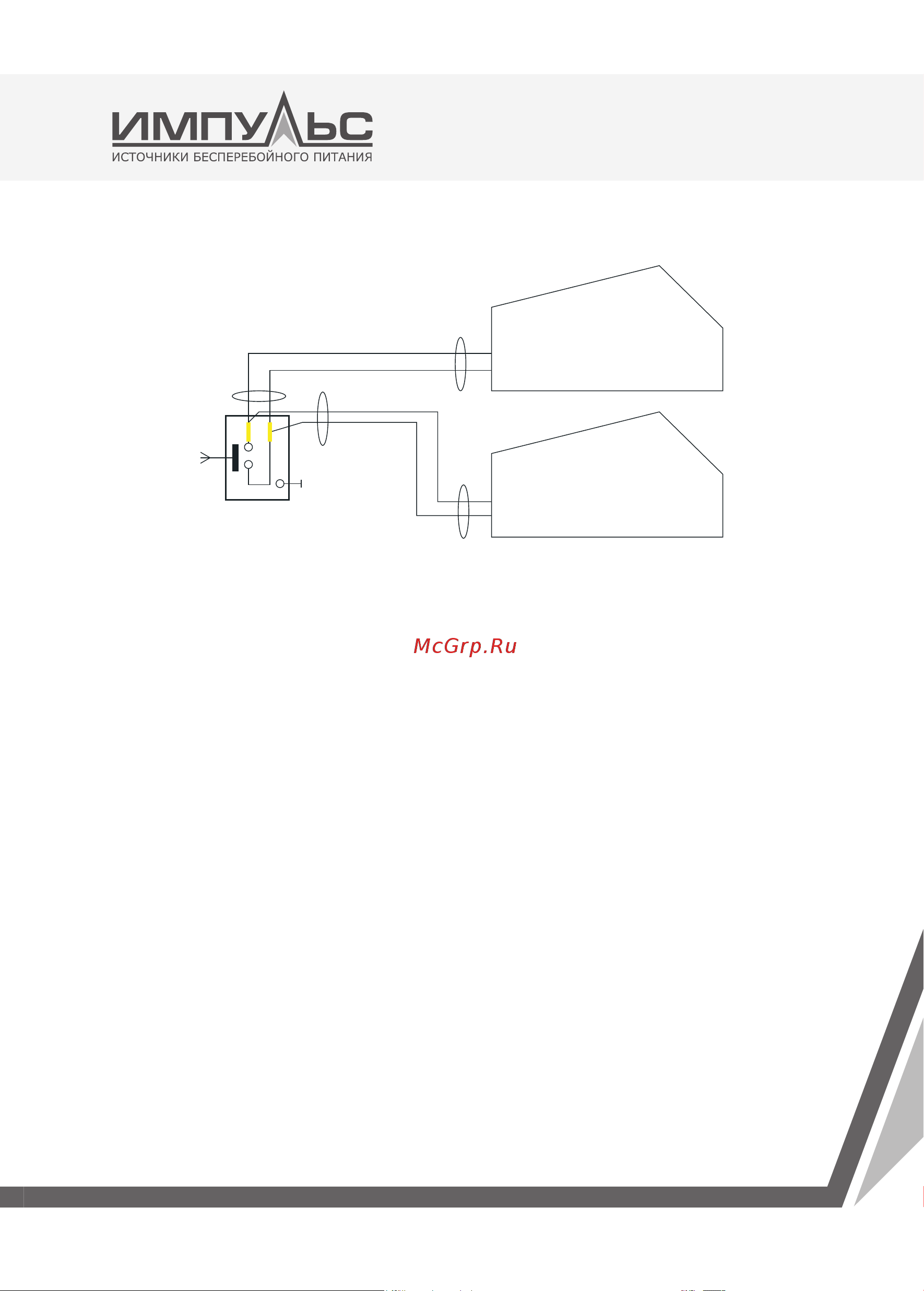

Рис. 3-1: Схема подключения аварийного выключателя питания
4.2. | Установка модульных ИБП в параллельную систему
Базовый порядок монтажа параллельной системы не отличается от того, что предусмотрен
для одиночного модульного ИБП. В этом разделе описаны только действия, специфичные
для параллельной системы.
4.2.1. Установка стоек с ИБП
Для того чтобы облегчить техническое обслуживание и испытания параллельной системы,
рекомендуется установить внешний обходной механический байпас для технического обслу-
живания и ремонта.
4.2.2. Внешние предохранительные устройства
См. Раздел 1 «Монтаж»
4.2.3. Силовые кабели
Силовые кабели подк лючаютс я к параллельной системе так же, как и в сис теме с одиночным ИБП.
Вход байпаса и вход выпрямителя должны быть подключены к общей нейтрали, при установке
на входе УЗО, оно должно быть подключено до разделения нейтральных проводников байпаса
и выпрямителя. См. Раздел 1 «Монтаж»
Примечание: Д лина и ха рактерис тики силовых кабелей все х модульных ИБП должны быть одинаковы ,
включая кабели байпаса и выходные кабели ИБП. Это необходимо для обеспечения равномерного
распределения нагрузке в режиме байпаса.
