Монтаж
наружного блока
6. Прикрепите кабель к блоку кабельным
зажимом. Надежно закрепите кабель-
ный зажим винтами.
7. Изолируйте неиспользуемые провода
поливинилхлоридной изоляционной
лентой. Они не должны соприкасаться
с металлическими или токопроводя-
щими частями.

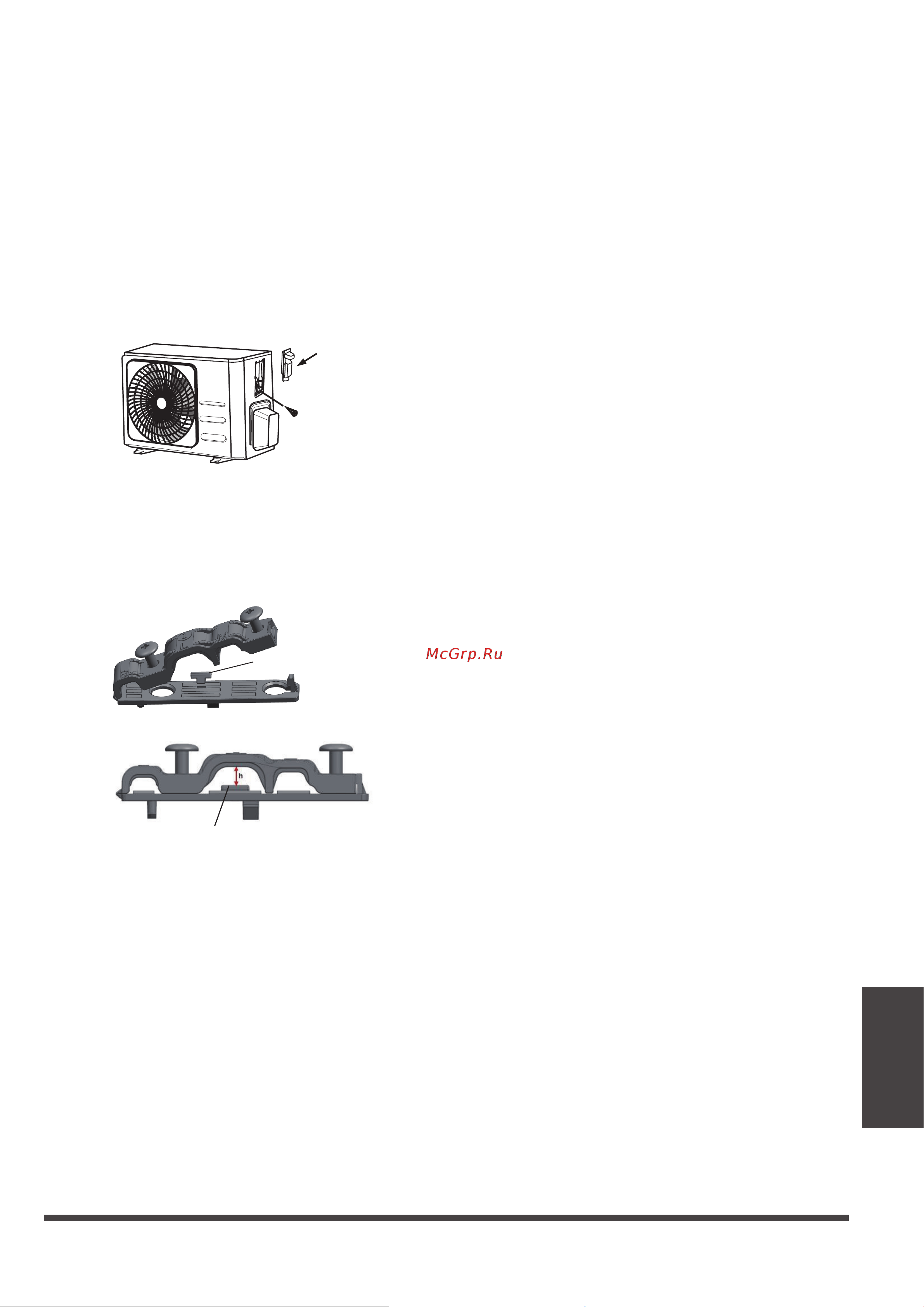

8. Установите на место крышку электриче-
ского щитка на боковой стороне блока
и закрепите ее винтами.
ПРИМЕЧАНИЕ: Если кабельный зажим
выглядит так, как показано на следующем
рисунке, выберите соответствующее про-
ходное отверстие в зависимости от диаме-
тра провода.
Если кабель не закреплен достаточно прочно, используйте
фиксатор, чтобы поднять провод и зажать его плотно.
Крышка
Винт
Выступ
Отверстия трех размеров: малое, большое, среднее
