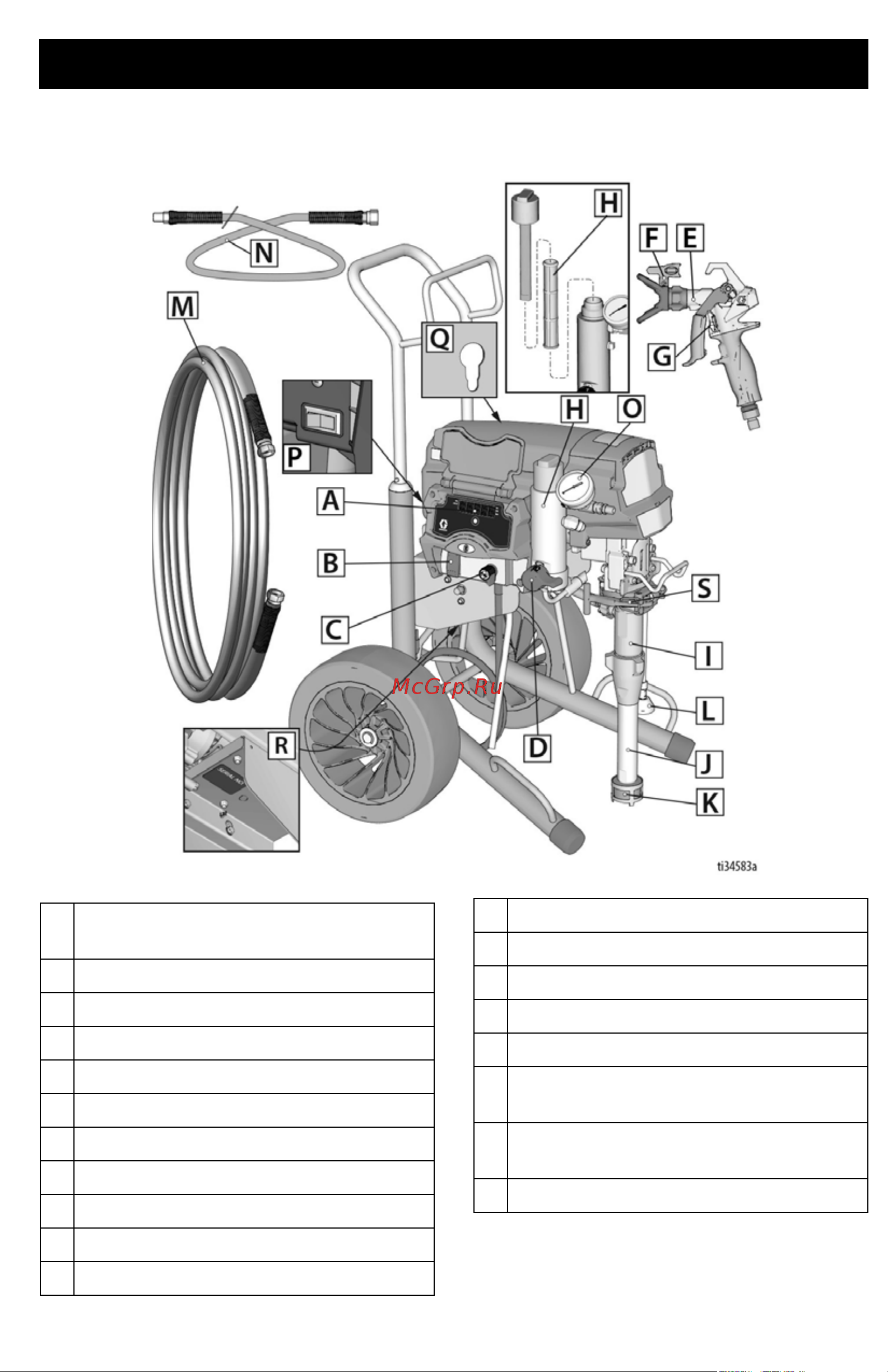

Обзор краскораспылителя
3A6692G 13
Модели 1095/1595/Mark V HD IronMan:
A Светодиодный дисплей
(не на всех устройствах)
B Переключатель ВКЛ/ВЫКЛ
C Ручка регулятора давления
D Клапан заправки/распыления
E Пистолет-распылитель
FСопло
G Блокиратор курка
HФильтр
IНасос
JВсасывающий патрубок
K Фильтр грубой очистки
L Трубка слива
MШланг
N Гибкий шланг-поводок (не на всех моделях)
O Манометр (не на всех устройствах)
P Выключатель (не на всех устройствах)
Q Приспособление для вытягивания
штока насоса ProConnect
R Табличка с названием/серийным
номером устройства
S ProConnect II
