Ввод в эксплуатацию
3A6692G 19
7. Если вы подозреваете, что сопло или
шланг закупорены или что давление не
было сброшено полностью, выполните
указанные далее действия:
a. ОЧЕНЬ МЕДЛЕННО ослабьте
стопорную гайку соплодержателя
или соединительную муфту на конце
шланга и постепенно сбросьте
давление.
b. Полностью ослабьте гайку или
соединительную муфту.
c. Прочистите сопло или шланг
для устранения засорения.
ПРИМЕЧАНИЕ. Оставьте клапан заправки/
распыления в положении заправки до тех
пор, пока вы не будете готовы к распылению.

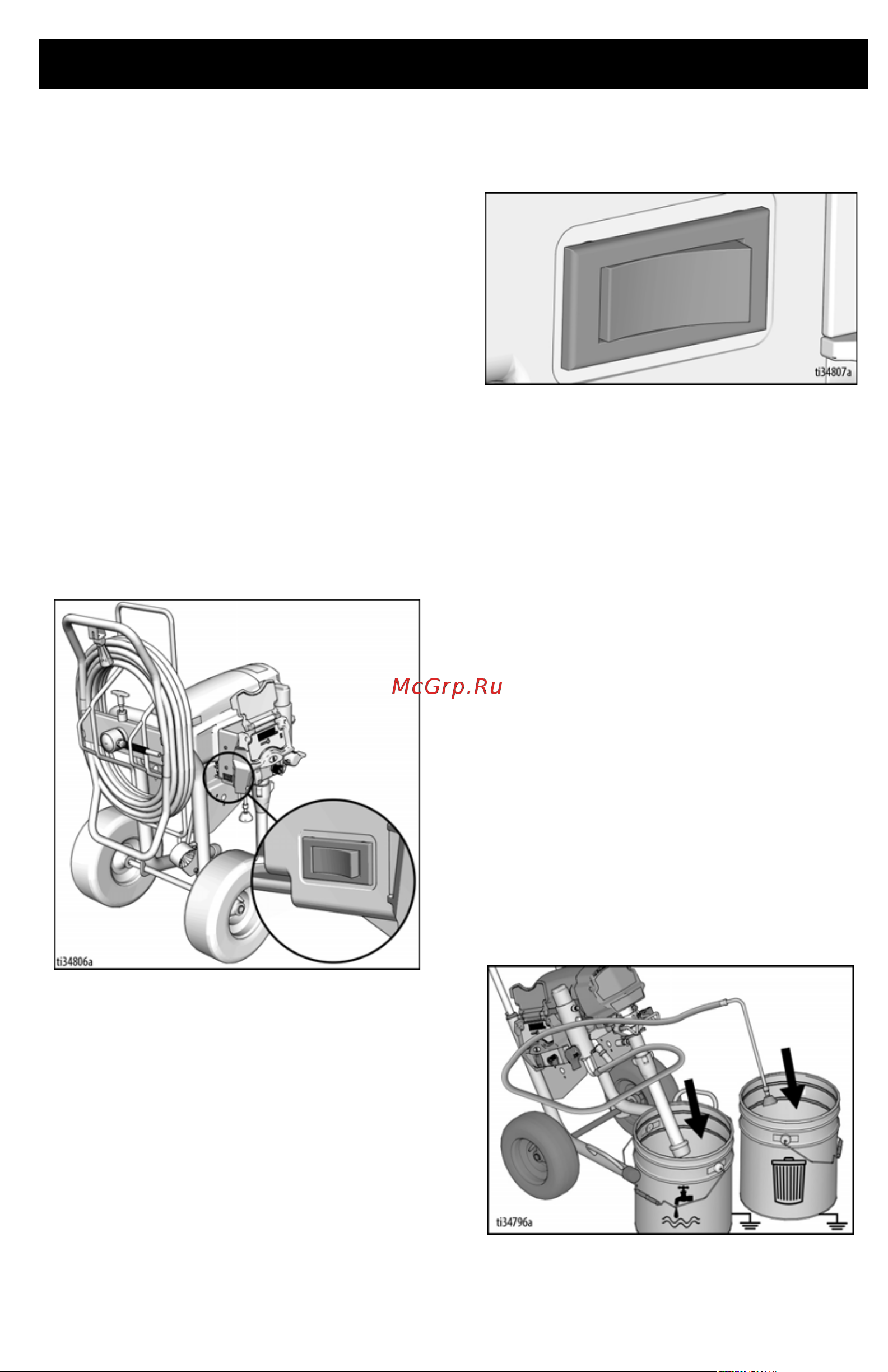

Переключатель 10/16 А
(устройства 230 В Mark VII и Mark X)
Используйте настройку 16 А, если вам
доступна сеть 16 A, которая обеспечит
максимальную производительность
краскораспылителя. В противном
случае используйте настройку 10 А.
Переключатель 15/20 А
(устройства Mark V и 1595 на 120 В)
Используйте настройку 20 А, если вам
доступна сеть 20 A, которая обеспечит
максимальную производительность
краскораспылителя. В противном случае
используйте настройку 15 А.
Промывочная жидкость
для хранения
Перед использованием необходимо
обязательно слить промывочную
жидкость для хранения из
краскораспылителя.
1. Убедитесь, что двухпозиционный
переключатель установлен в положение
ВЫКЛ.
2. Отделите сливной патрубок (меньшего
диаметра) от всасывающего патрубка
(большего диаметра). Направьте
сливной патрубок в ведро для отходов.
3. Погрузите всасывающий патрубок в
заземленное ведро с соответствующей
промывочной жидкостью.
