Поиск и устранение неисправностей
38 3A6692G
Электрические
компоненты
Если краскораспылитель не включается
или не выключается, выполните описанные
ниже действия, прежде чем приступать
к устранению неисправностей
электрооборудования.
1. Выполните инструкции раздела
Процедура сброса давления, стр.18.
2. Подключите краскораспылитель к
заземленной розетке с соответствующим
напряжением.
3. ВЫКЛЮЧИТЕ переключатель питания
на 30 секунд и затем снова ВКЛЮЧИТЕ
его (это обеспечит работу
краскораспылителя в нормальном
режиме).
4. Поверните круглую ручку управления
давлением по часовой стрелке на
1/2 оборота.

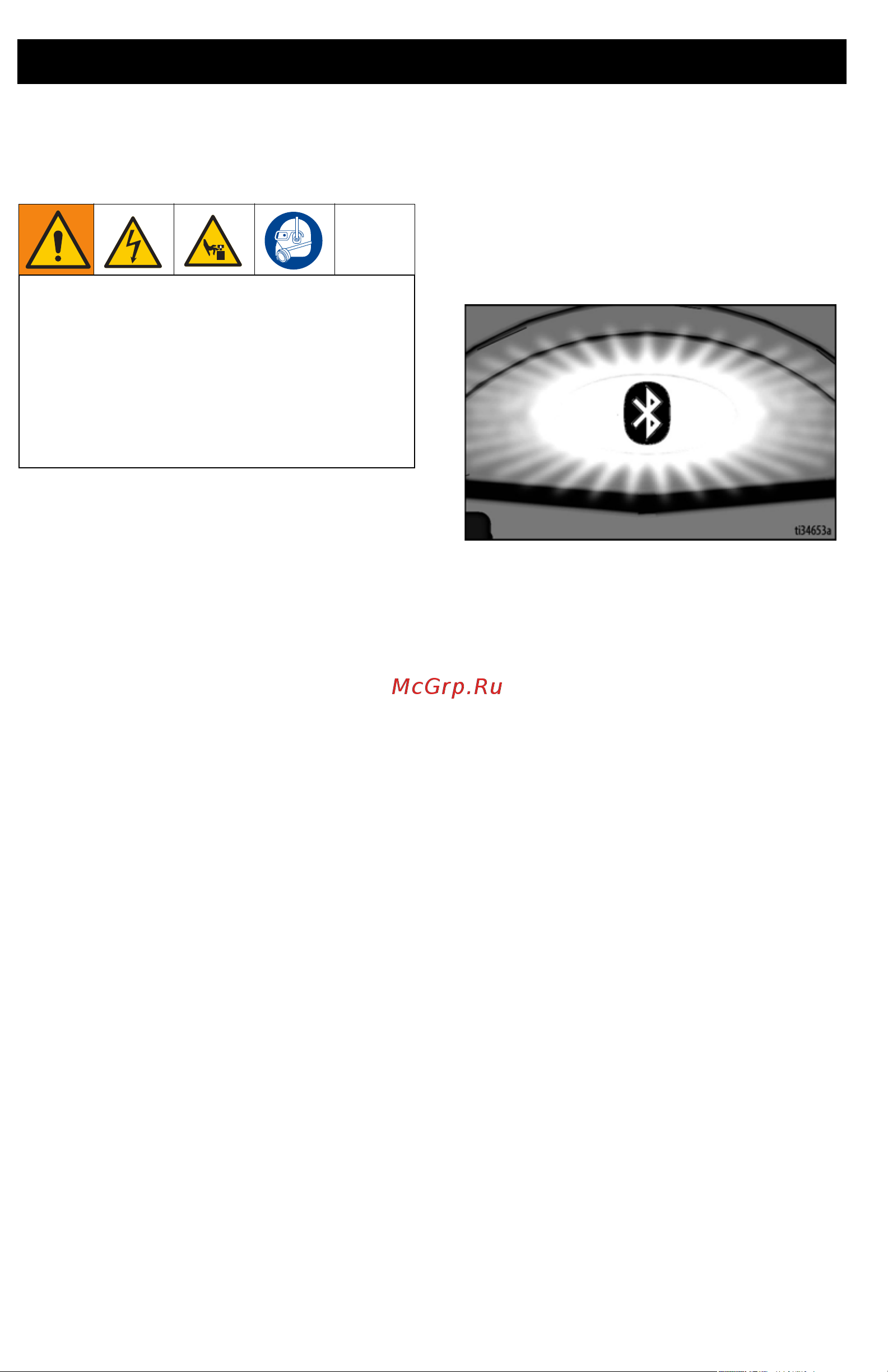

5. См. индикатор состояния BlueLink
для диагностики и определения кодов
неисправностей по следующей таблице
поиска и устранения неисправностей.
Количество миганий светодиода указывает
на код ошибки (например, два мигания
означают КОД 02).
ПРИМЕЧАНИЕ. Используйте приложение
BlueLink для дополнительной информации
окодах ошибки.
Во время процедур поиска и устранения
неисправностей держитесь на расстоянии
от электрических и движущихся деталей
оборудования. Во избежание поражения
электрическим током при снятии крышек
для поиска и устранения неисправностей
подождите 5 минут после отключения
шнура питания для рассеивания
накопленного электричества.
