Подготовка к работе
16 3A6692G

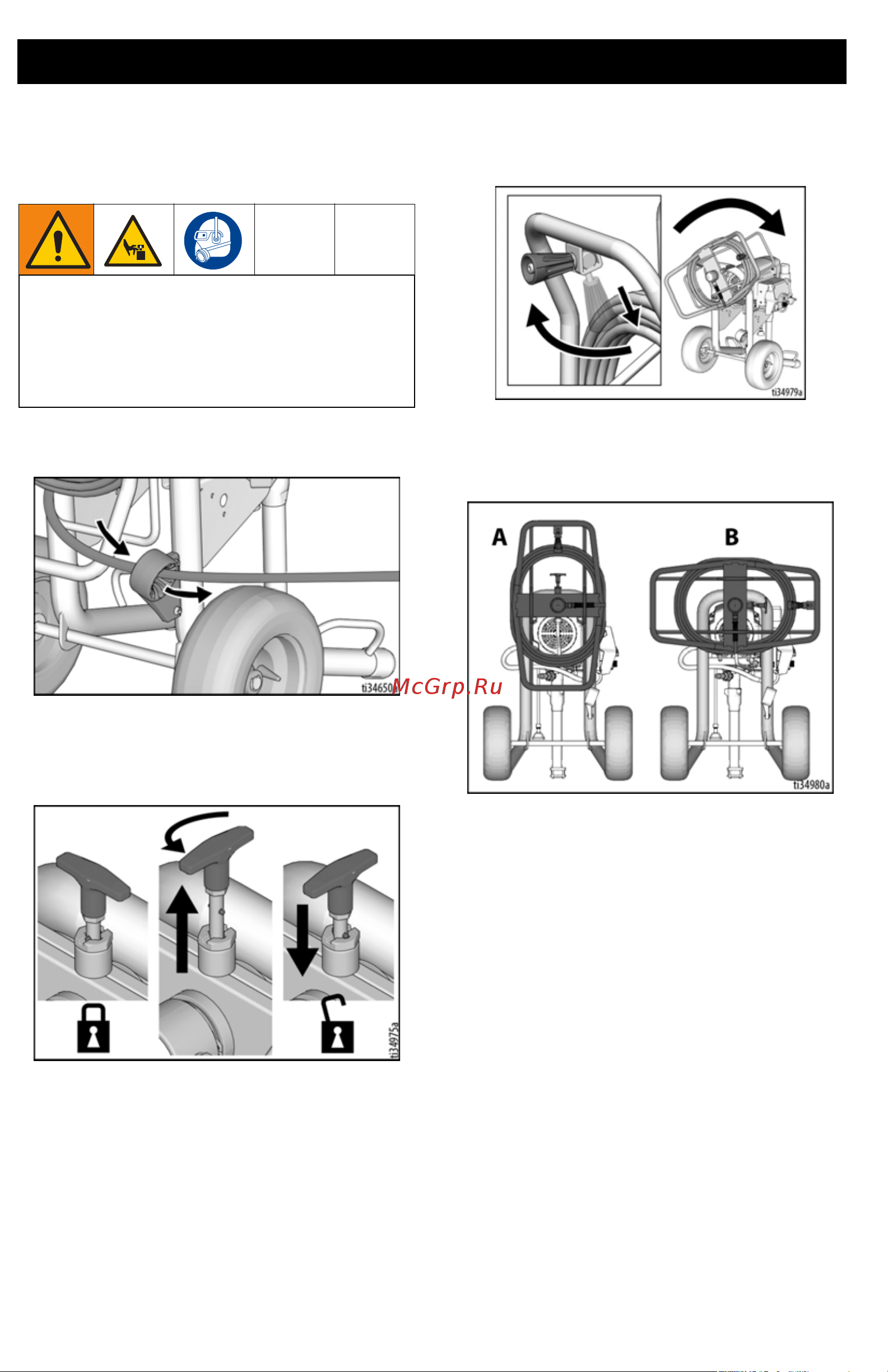

QuikReel™
(только модели ProContractor)
1. Убедитесь в том, что шланг проложен
через направляющую для шланга.
2. Чтобы разблокировать шланговый
барабан, поднимите и поверните
замок на 90 °. Потяните шланг, чтобы
извлечь его из шлангового барабана.
3. Потяните рукоятку барабана вниз
и наружу. Поверните по часовой
стрелке, чтобы намотать шланг.
ПРИМЕЧАНИЕ: Катушку QuikReel можно
заблокировать в двух положениях: для
использования (A) и хранения (B).
Движущиеся детали могут прищемить,
порезать или отсечь пальцы и другие части
тела. Во избежание получения травмы от
движущихся деталей берегите голову во
время наматывания шланга на катушку
QuikReel.
