Очистка
3A6692G 27
Очистка шланга и пистолета

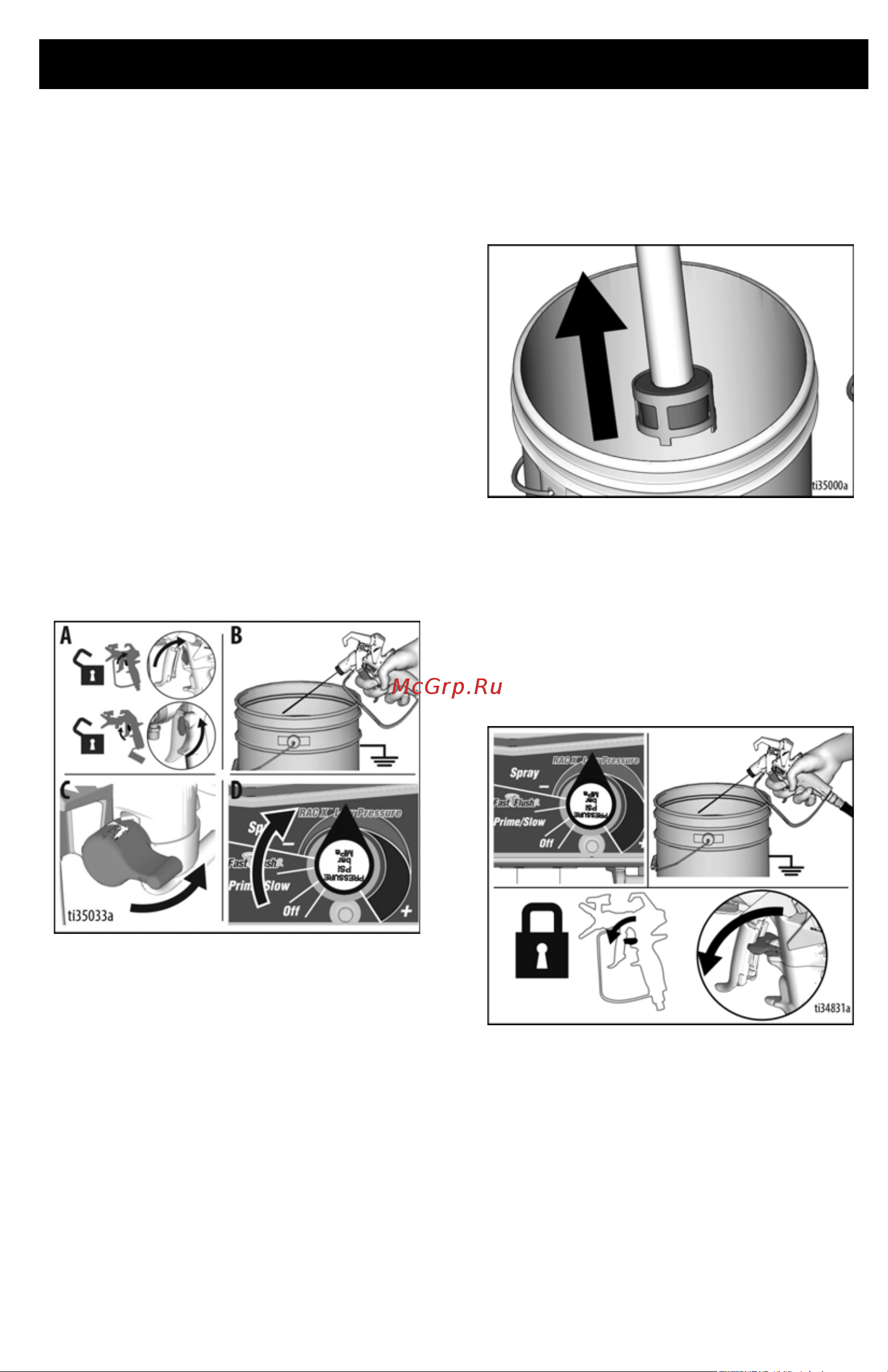

8. Прижмите пистолет к заземленному
металлическому ведру для отходов.
Направьте пистолет в ведро для
отходов.
a. Разблокируйте блокиратор
курка (A).
b. Нажмите и удерживайте курок
пистолета (B).
c. Поверните клапан заправки/
распыления из горизонтального
положения в положение SPRAY
(Распыление) (C).
d. Поверните ручку регулирования
давления в положение „12 часов“
для начала промывки (D). (для
оптимальной производительности
ручку регулирования давления
можно повернуть в положение
быстрой промывки.
9. Продолжайте промывку системы, пока
выходящая жидкость не станет чистой.
10. Поверните ручку регулирования
давления в положение ВЫКЛ
(против часовой стрелки до упора).
11. Отпустите курок пистолета
12. Извлеките всасывающий патрубок
из промывочной жидкости, чтобы
в насос начал поступать воздух,
который вытолкнет промывочную
жидкость из шланга и пистолета.
13. Нажмите спусковой крючок пистолета,
направив его в промывочную емкость,
и поверните регулятор давления в
положение „12 часов“ для слива
жидкости из шланга.
14. Как только промывочная жидкость
будет слита, отпустите курок.
Заблокируйте блокиратор курка.
