Распыление
24 3A6692G

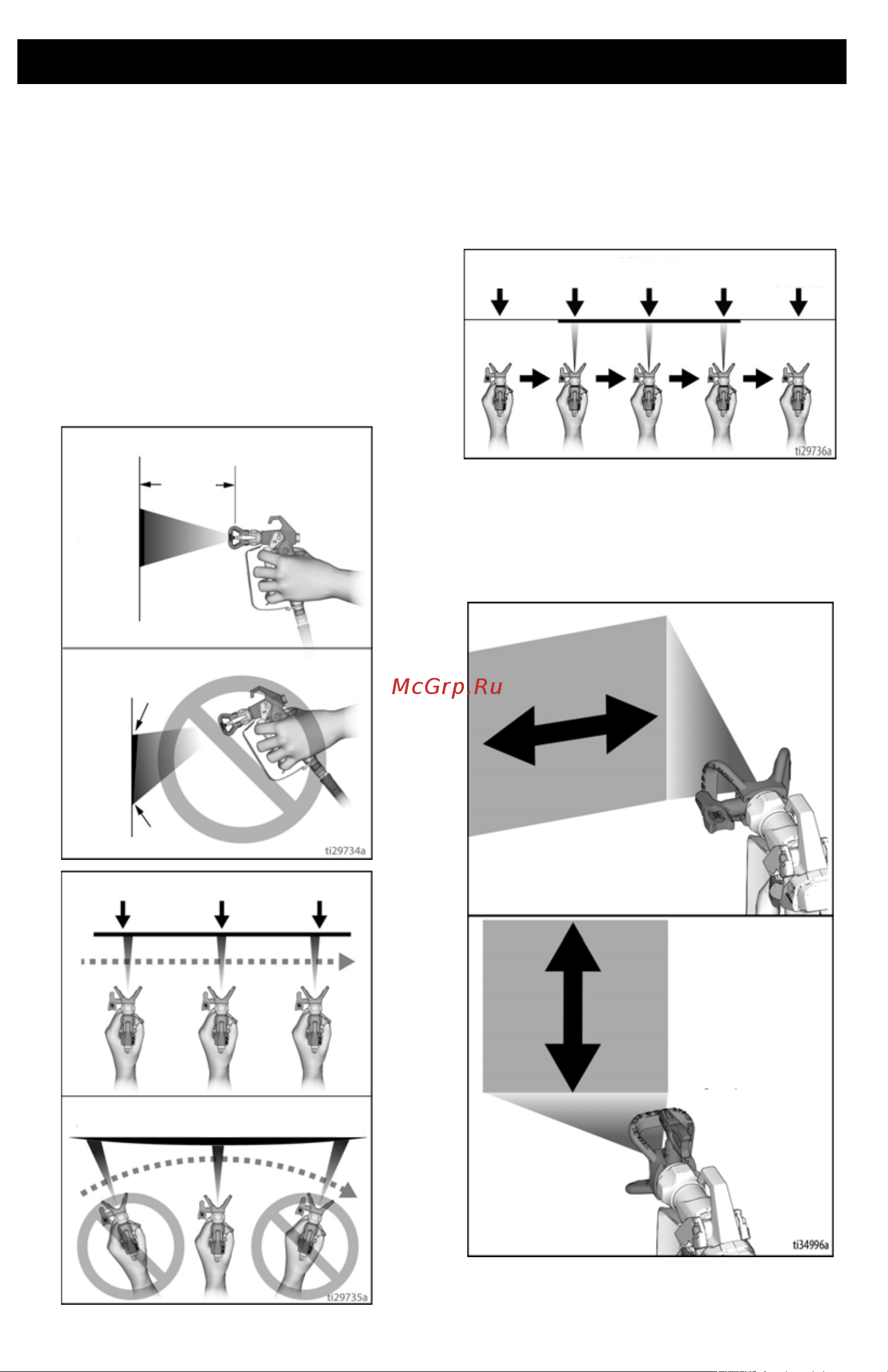

Способы распыления
Прежде, чем приступить к работе, опробуйте
базовые методы распыления на ненужном
листе картона.
• Держите пистолет на расстоянии 30 см
(12”) от поверхности под прямым углом.
Отклонение пистолета от прямого угла
приводит к неравномерной окраске.
• Сгибайте запястье, чтобы постоянно
держать пистолет под прямым углом.
Размахивание пистолетом с
отклонением от прямого угла может
привести к неравномерной окраске.
Включение пистолета
Нажимайте на курок после начала прохода.
Отпускайте курок до завершения прохода. В
момент нажатия и отпускания курка пистолета
не должен быть направлен в одну точку.
Направление пистолета
Направляйте центральную часть пистолета
на нижний край предыдущего прохода,
наполовину перекрывая каждый проход.
РАВНОМЕРНОЕ ПОКРЫТИЕ
НЕРАВНОМЕРНОЕ ПОКРЫТИЕ
равномерное
покрытие
неравно-
мерное
покрытие
30 см
(12“)
толстый
слой
тонкий
слой
РАВНОМЕРНОЕ ПОКРЫТИЕ
НЕРАВНОМЕРНОЕ ПОКРЫТИЕ
тонкий слой толстый слой тонкий слой
НАЧАЛО
ПРОХОДА
НАЖМИТЕ
КУРОК
ПИСТОЛЕТА
СЛЕДУЮЩИЙ
ПРОХОД
ОТПУСТИТЕ
КУРОК
ПИСТОЛЕТА
ЗАВЕРШИТЕ
ПРОХОД
Го р из о нт а л ьн о е
распыление
Вертикальное
распыление
