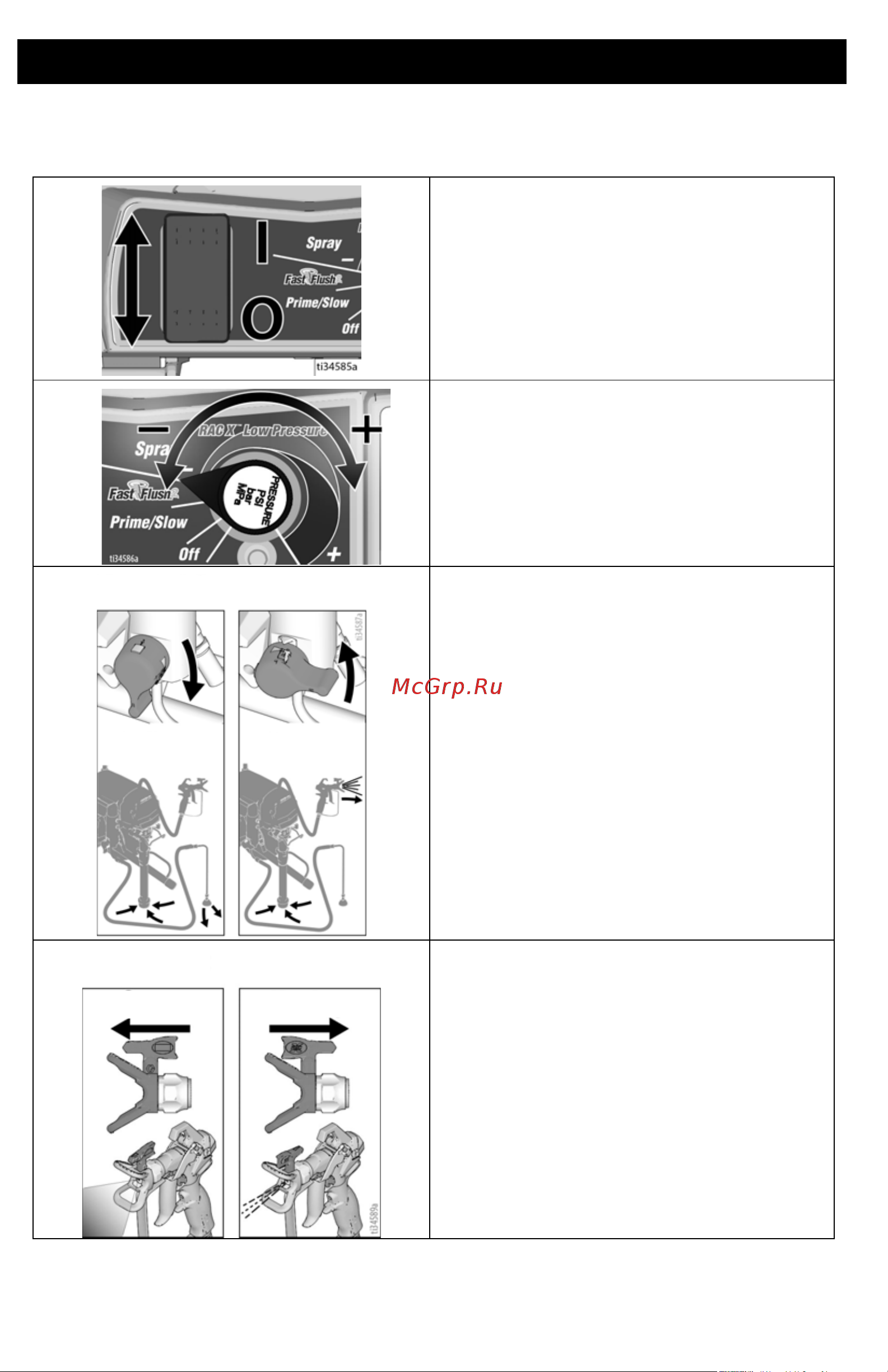

Ознакомьтесь с органами управления
14 3A6692G
Ознакомьтесь с органами управления
Выключатель управляет питанием
краскораспылителя.
Ручка регулирования давления увеличивает
или уменьшает давление. Также ручка имеет
положения „Заправка/медленно“ и
FastFlush™.
Клапан заправки/распыления направляет
жидкость либо в сливной патрубок, либо
в шланг и пистолет. Он используется для
заправки пистолета, то есть для выпуска
воздуха из насоса, шланга и пистолета.
Пистолет не будет работать, если в системе
присутствует воздух. Насос, шланг и пистолет
необходимо заправлять каждый раз при
попадании воздуха во всасывающий
патрубок.
Сопло играет ключевую роль в технологии
безвоздушного распыления. Краска под
высоким давлением подается на небольшое
отверстие в сопле и распыляется.
Сопло можно прокачать в обратном
направлении, чтобы прочистить его
от засоров.
ЗАПРАВКА / РАСПЫЛЕНИЕ
Заправка Распыление
СОПЛО
Распыление
Прочистка
