Подготовка к работе
3A6692G 17

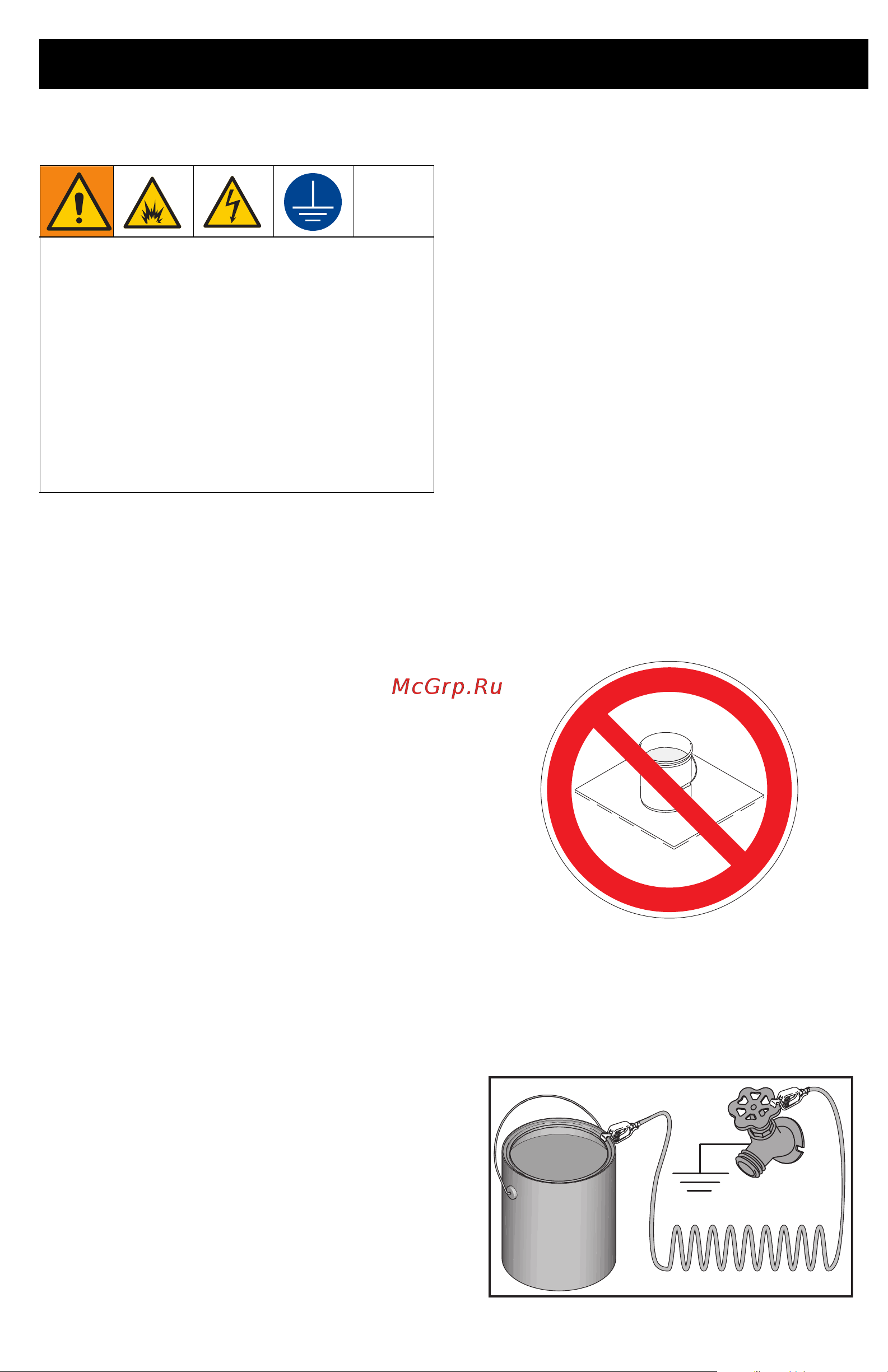

Заземление
Данный краскораспылитель оснащен шнуром
питания с соответствующим проводом
заземления и вилкой с заземлением.
Вилка должна подключаться к розетке,
надлежащим образом установленной и
заземленной в соответствии со всеми
местными правилами и нормативами.
Не изменяйте конструкцию штепсельной
вилки. Если она не соответствует типу розетки,
обратитесь к квалифицированному электрику
для установки новой розетки.
Требования к
электропитанию
• Для устройств на 100–120 В требуется
15 А 1-фазного переменного тока
напряжением 100–120 В и частотой
50/60 Гц.
• Для устройств, работающих от
напряжения 230 В, необходим
1-фазный источник питания 10–16 A с
напряжением 230 В переменного тока
и частотой 50/60 Гц.
Удлинители
Используйте удлинитель с исправным
контактом заземления. Если необходимо
использовать удлинительный шнур,
то используйте 3-проводной кабель
с поперечным сечением не менее 12 AWG
(2,5 мм
2
).
ПРИМЕЧАНИЕ. Удлинители меньшего
сечения или большей длины могут
ухудшить эксплуатационные
характеристики краскораспылителя.
Емкости
Жидкости на масляной или органической
основе: соблюдайте местные нормы.
Используйте только электропроводные
металлические емкости, помещенные на
заземленную поверхность, например на
бетон.
Не ставьте емкости на токонепроводящую
поверхность, например на бумагу или
картон, поскольку это нарушит целостность
заземления.
Всегда заземляйте металлическую
емкость: подсоединяйте заземляющий
провод к емкости. Подсоедините один конец
к ведру с помощью зажима, а второй —
к точке непосредственного заземления,
например к водопроводной трубе.
Для снижения риска возникновения
статического разряда или поражения
электрическим током оборудование
должно быть заземлено. При наличии
статического или электрического разряда
пары могут воспламениться или взорваться.
Ненадлежащее заземление может
послужить причиной поражения
электрическим током. Надлежащее
заземление подразумевает наличие
провода для отвода электрического тока.
ti24584a
