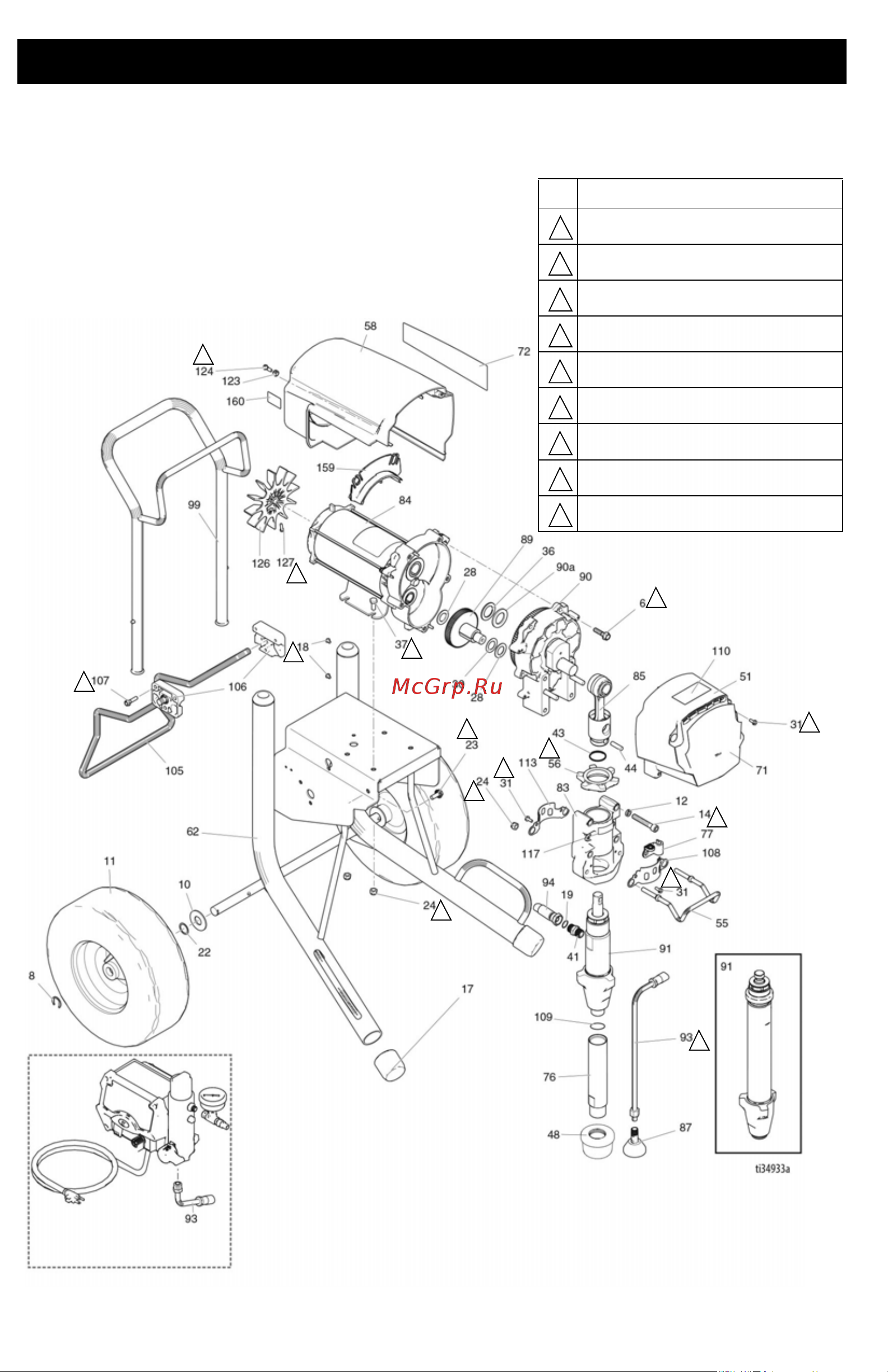

Детали 1095/1595/Mark V HD/Mark VII HD Hi-Boy
54 3A6692G
Детали 1095/1595/Mark V HD/Mark VII HD Hi-Boy Standard
9
9
1
1
2
3
3
9
3
4
5
8
6
6
7
Поз. Крутящий момент
4,5–5,0 Н•м (40–45 дюймофунтов)
1,0–1,2 Н•м (9–11 дюймофунтов)
22,6–25,9 Н•м (200–230 дюймофунтов)
21,4–23,7 Н•м (190–210 дюймофунтов)
2,4–3,1 H•м (22–28 дюймофунтов)
33,8–40,6 Н•м (25–30 футофунтов)
94,9–108,4 Н•м (70–80 футофунтов)
14,6–16,9 Н•м (130–150 дюймофунтов)
7,3–9,6 Н•м (65–85 дюймофунтов)
1
2
3
4
5
6
7
8
9
См. стр. 70-72.
