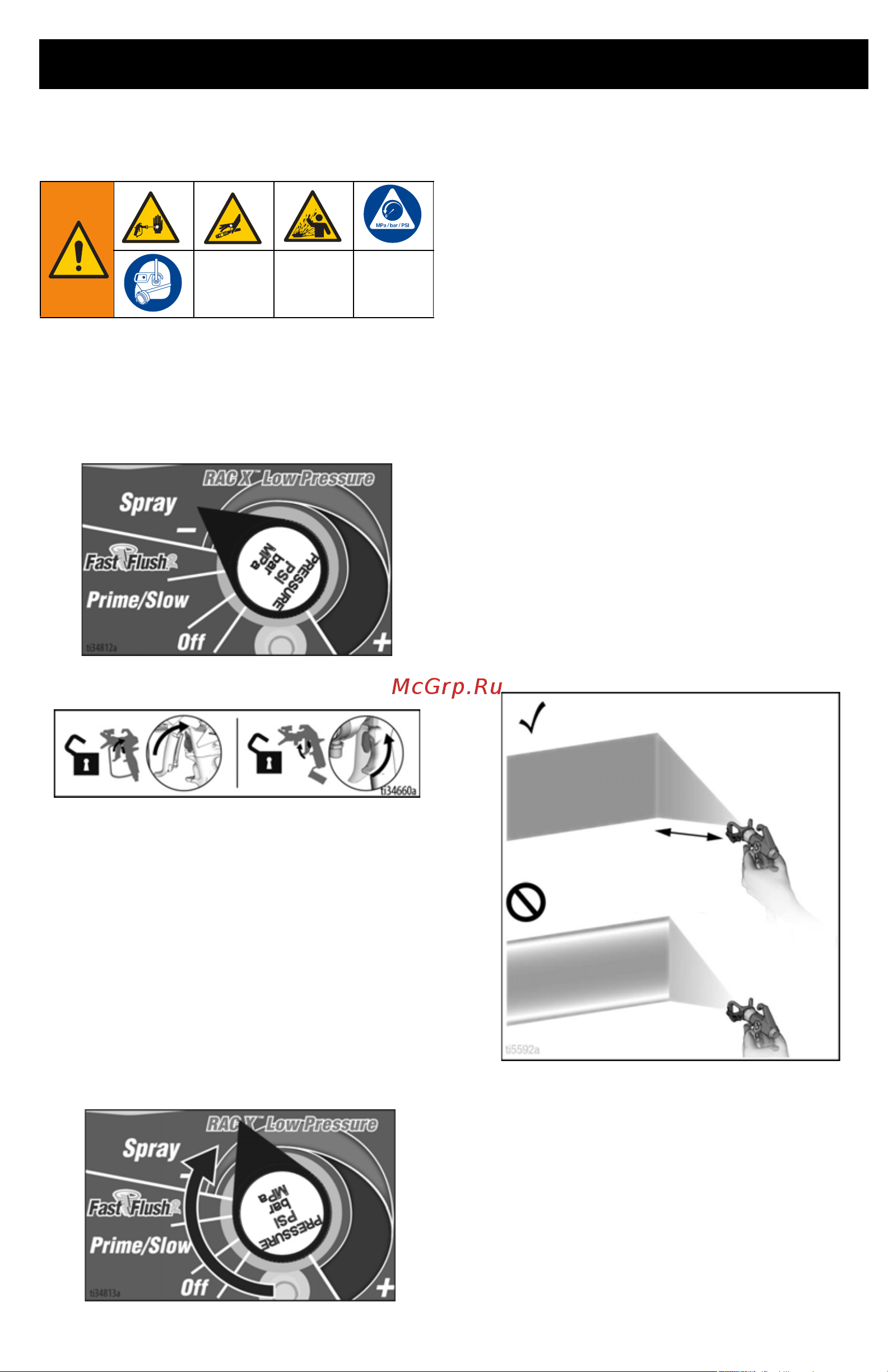

Распыление
3A6692G 23
Распыление
Пуск
1. Поверните ручку регулирования
давления в положение SPRAY
(РАСПЫЛЕНИЕ).
2. Разблокируйте блокиратор курка.
Настройка регулирования
давления
1. Для достижения наилучших
результатов и минимального
перепыла краски начинайте работу,
установив ручку регулирования
давления на наименьшее распыление.
2. При необходимости установите
ручку регулирования давления
в положение минимального
распыления, обеспечивающего
приемлемый окрасочный факел.
Качество окрасочного
факела
При правильной форме окрасочного факела
материал равномерно распределяется по
поверхности.
• Краска должна быть хорошо распылена
(равномерно распределена, без
пропусков по краям).
• При необходимости увеличивайте
давление ручкой регулирования
давления, пока не получите
равномерный распыл без пропусков
по краям.
• Сопло может быть изношено, либо
вам нужно сопло меньшего размера.
• Возможно, необходимо разбавить
материал. Если требуется разбавить
материал, то следуйте рекомендациям
производителя.
Правильная схема распыла
30 см (12 дюймов)
от поверхности
ХВОСТЫ -
Пропуски по краям
Давление
слишком низкое
Износ сопла
