Блок управления
72 3A6692G

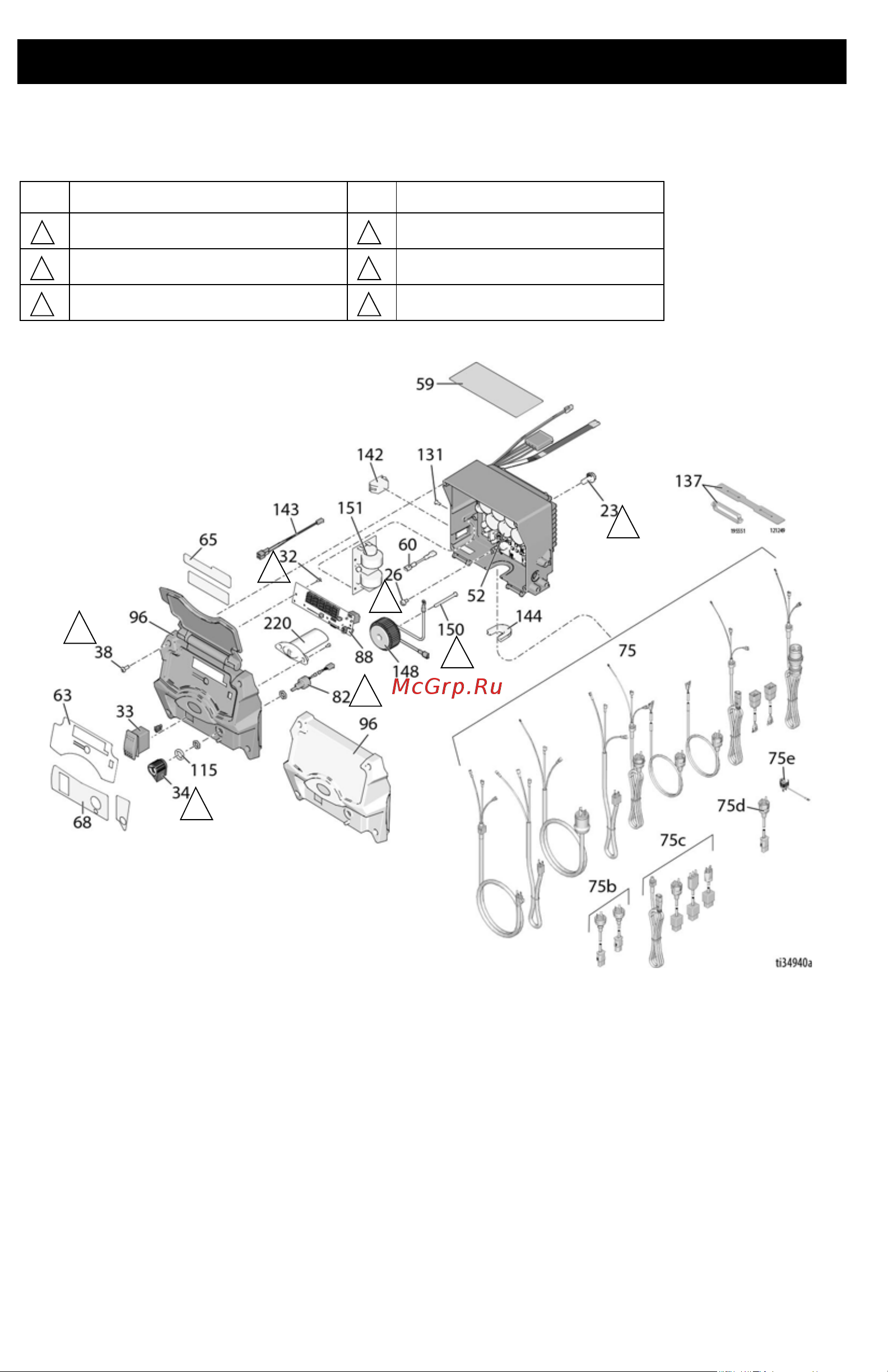

Блок управления
Поз. Момент затяжки Поз. Момент затяжки
1,1–1,7 Н•м (10–15 дюймов на фунт) 3,3–3,9 Н•м (30–35 дюймофунтов)
4,5–5,0 Н•м (40–45 дюймофунтов) 1,7–2,2 Н•м (15–20 дюймофунтов)
22,6–25,9 Н•м (200–230 дюймофунтов) 0,2–0,4 H•м (2–3 дюймофунта)
1
4
2
5
3
6
1
2
3
2
4
5
6
