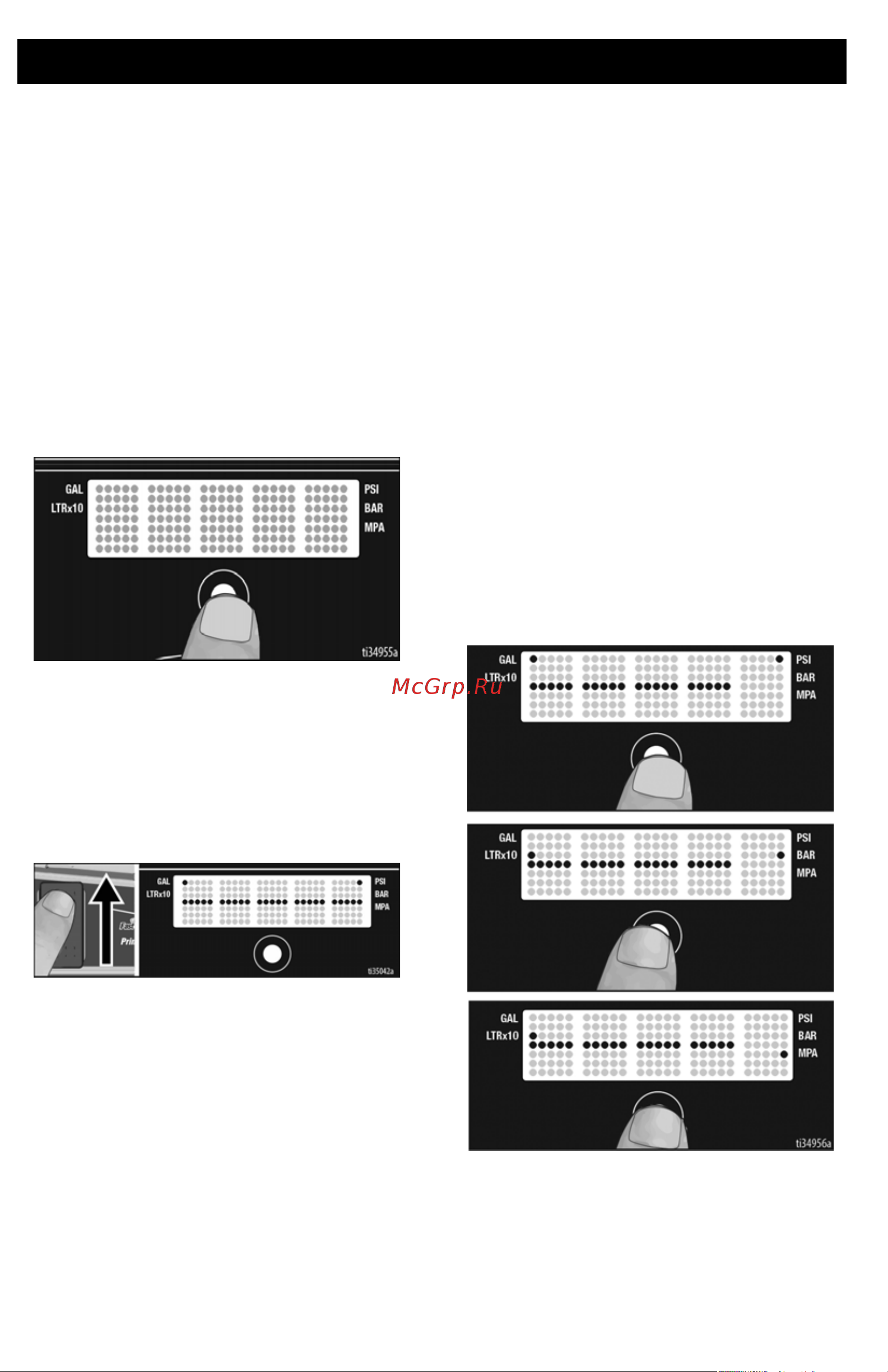

Светодиодный дисплей
32 3A6692G
Светодиодный дисплей
(не на всех моделях)
Главное меню
эксплуатации
Для перехода к следующему экрану
нажмите кнопку DISPLAY (ДИСПЛЕЙ),
не удерживая ее. Для выбора единиц
измерения или сброса данных нажмите
и удерживайте кнопку.
1. Выполните действия, перечисленные в
разделе Процедура сброса давления,
стр.18.
2. ВКЛЮЧИТЕ питание. При давлении
ниже 200 фунтов на кв. дюйм (14 бар,
1,4 МПа) на экране отображаются
дефисы.
Изменение выводимых
единиц измерения
Нажмите и удерживайте кнопку
DISPLAY (дисплей) в течение 5 секунд,
чтобы выбрать необходимые единицы
измерения давления (фунты на кв.
дюйм, бар, МПа). В случае выбора
бар или МПа галлоны изменятся
на литры x 10. Для изменения
отображаемых единиц измерения
светодиодный дисплей должен быть
в режиме отображения давления,
которое должно быть равно нулю
(отображается дефисами).
