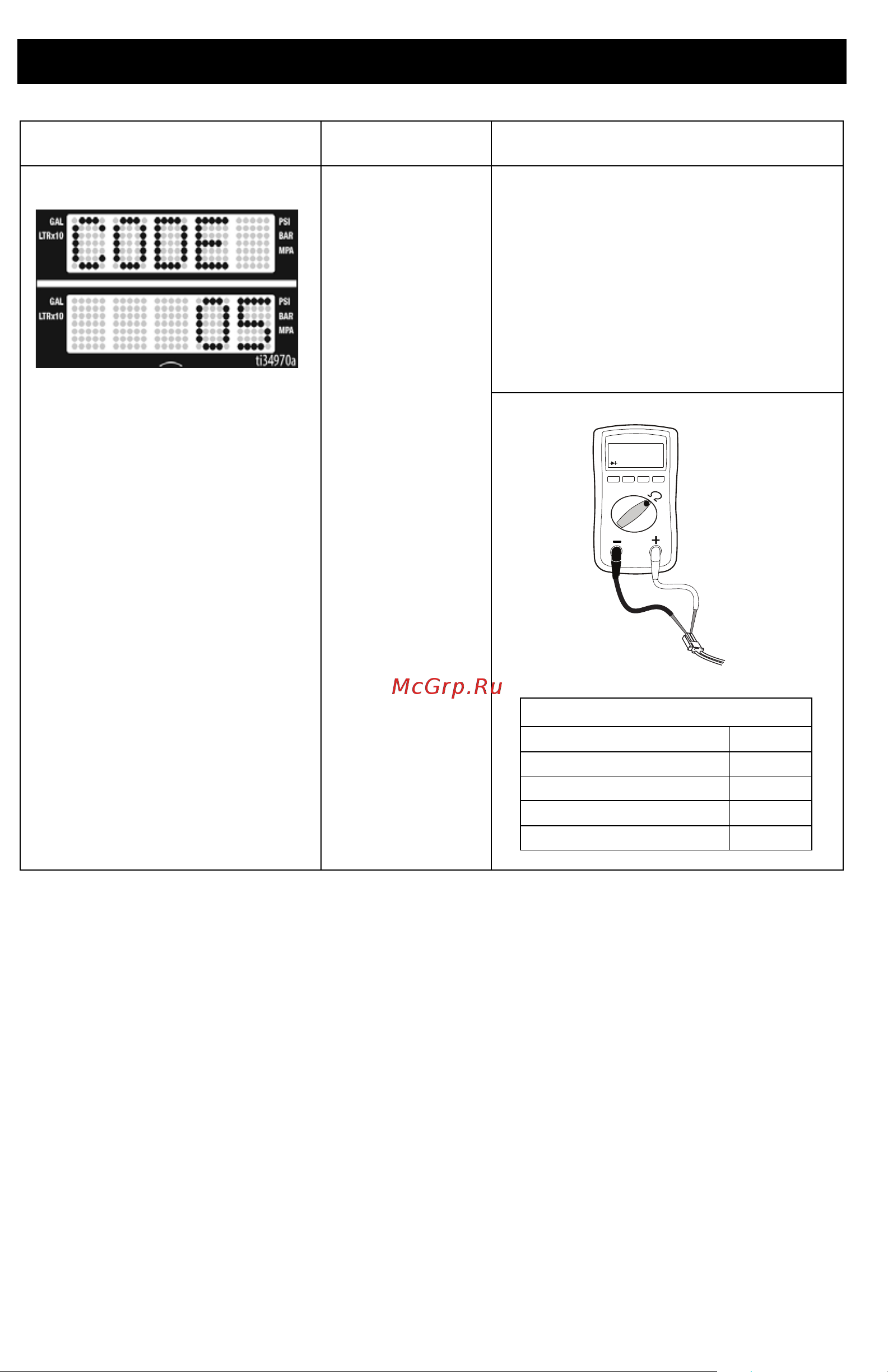

Поиск и устранение неисправностей
42 3A6692G
• Распылитель не работает
• На дисплее появится CODE 05 (КОД 05).
• Индикатор состояния BlueLink мигает
циклически по 5 раз.
Вал двигателя не
вращается несмотря
на соответствующий
сигнал от платы
управления.
7. Проверьте обмотку на предмет наличия
коротких замыканий: Проведите тест на
широком 4-контактном разъеме обмотки
двигателя. Между контактом 4, проводом
заземления и любым из 3 остальных
контактов не должно быть электрического
контакта. При отрицательных результатах
проверки разъемов замените двигатель.
8. Проверьте термовыключатель
двигателя: Отсоедините термопроводку.
Установите мультиметр в положение
«Омы». Измеритель должен отображать
надлежащее сопротивление для каждого
устройства (см. таблицу ниже).
Проблема Причина Решение
-
ti13140a
Таблица сопротивлений:
695/240 В Mark IV 0 Ом
795/120 В Mark IV 2000 Ом
1095/230 В Mark V 3,9 кОм
1595/120 В Mark V/Mark VII 6,2 кОм
Mark X 10,0 кОм
