Распыление
3A6692G 25

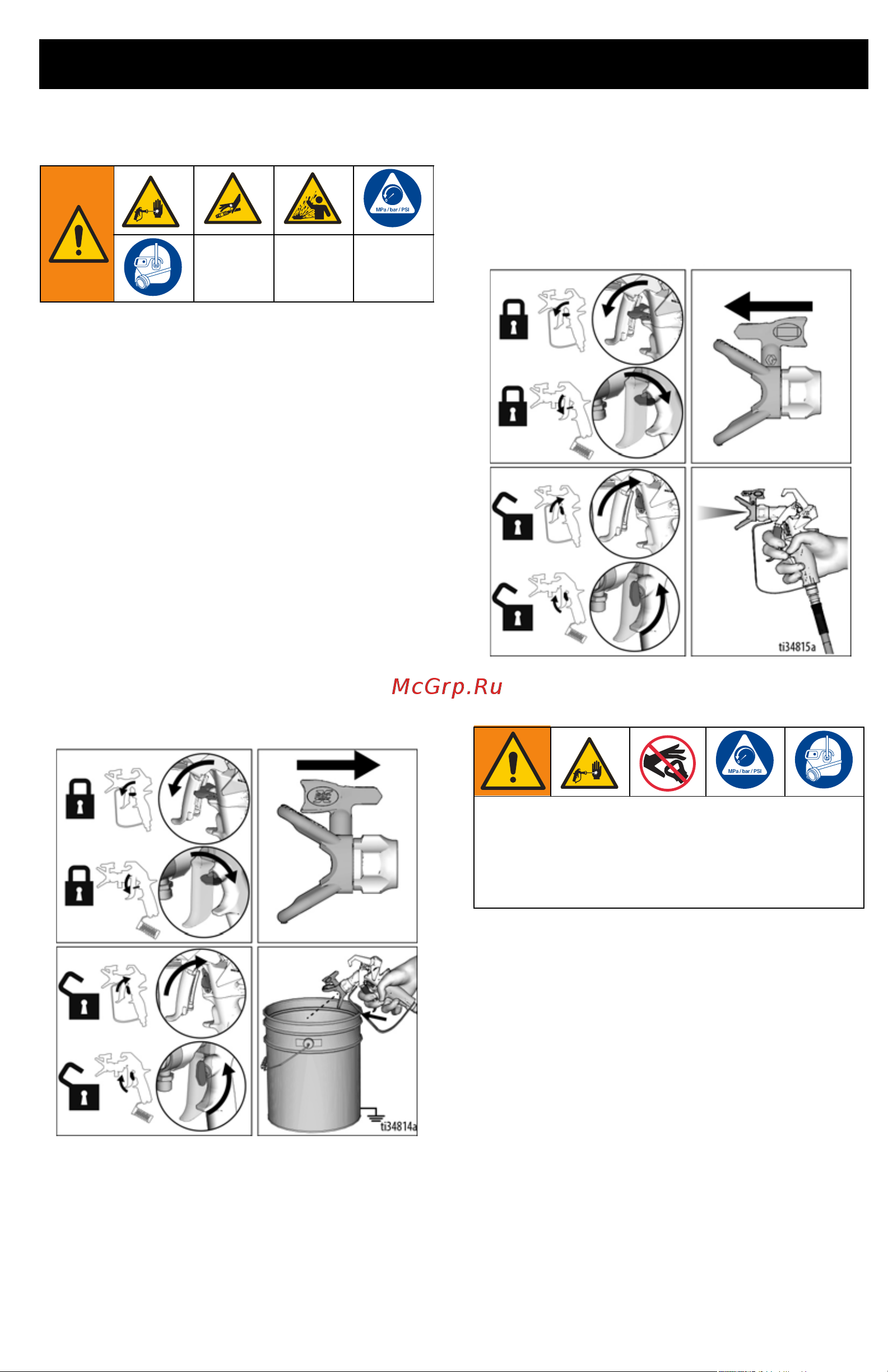

Очистите забитое сопло
На краскораспылителе предусмотрено
двустороннее сопло, которое в случае
засорения частицами материала или
посторонними включениями позволяет
быстро и легко их устранить обратным
прокачиванием жидкости, без разборки
краскораспылителя.
Дополнительную информацию см. в разделе
Фильтрование краски, стр.20.
1. Заблокируйте блокиратор курка.
Поверните сопло в положение ОЧИСТКИ.
Убедитесь, что сопло посажено плотно и
до конца вставлено в соплодержатель.
Разблокируйте блокиратор курка.
Направив пистолет в зону для отходов,
нажмите на курок, чтобы удалить
засорение.
ПРИМЕЧАНИЕ. Если сопло с трудом
поворачивается в положение удаления
засорения, выполните инструкции раздела
Процедура сброса давления, стр.18,
а затем поверните клапан заправки и
распыления в положение распыления
и повторите шаг 1.
2. Заблокируйте блокиратор курка.
Поверните сопло обратно
в положение РАСПЫЛЕНИЯ.
Разблокируйте блокиратор курка
и продолжите распыление.
Установка сопла
Во избежание утечки из сопла убедитесь
в правильности установки выбранного
сопла и соплодержателя. Информацию
о снятии и установке сопла, уплотнения
и соплодержателя см. в отдельном
руководстве по эксплуатации пистолета.
ПРОЧИСТКА
Во избежание серьезных травм вследствие
поражения кожных покровов не
располагайте руку перед соплом во
время установки или снятия самого
сопла и соплодержателя.
