Ввод в эксплуатацию
18 3A6692G
Ввод в эксплуатацию

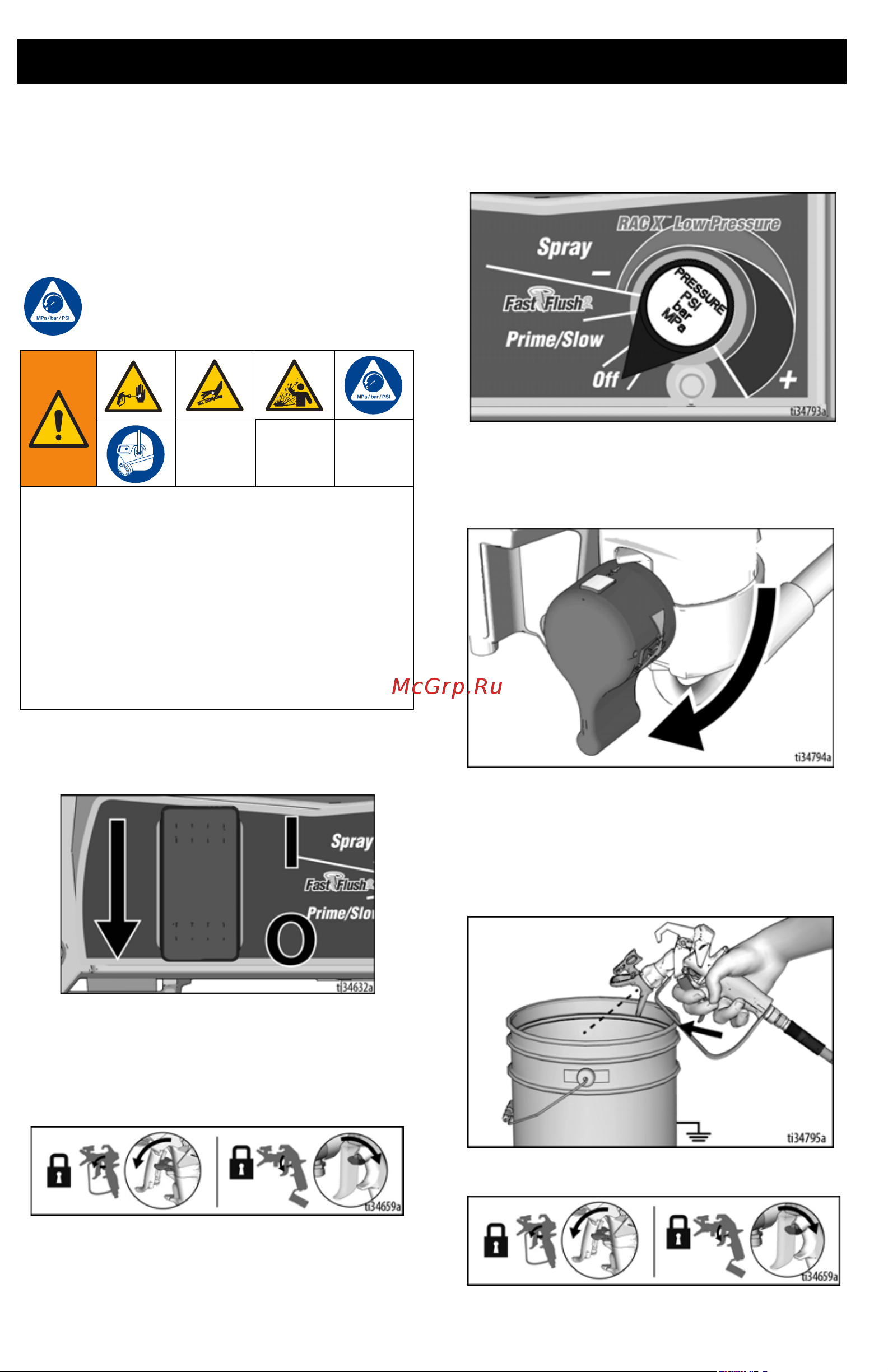

Процедура сброса
давления
Выполняйте процедуру сброса
давления каждый раз, когда в
тексте приводится этот символ.
1. Переведите двухпозиционный
переключатель в положение ВЫКЛ.
2. Заблокируйте блокиратор курка.
После прекращении распыления всегда
включайте блокиратор курка, чтобы
избежать случайного нажатия на курок
пистолета.
3. Поверните ручку регулировки
давления в положение ВЫКЛ,
против часовой стрелки до упора).
4. Направьте сливной патрубок в ведро
для отходов и поверните клапан
заправки/распыления в положение
ЗАПРАВКИ для сброса давления.
5. Крепко прижмите пистолет к
заземленному ведру. Направьте
пистолет в ведро для отходов. Для
сброса давления разблокируйте
блокиратор курка и нажмите курок
пистолета.
6. Заблокируйте блокиратор курка.
Это оборудование остается под давлением
до тех пор, пока давление не будет сброшено
вручную. Во избежание получения
серьезной травмы, вызванной жидкостью
под давлением (например, в результате
прокола кожи или разбрызгивания
жидкости), выполняйте процедуру сброса
давления после каждого завершения
распыления и перед очисткой, проверкой
либо обслуживанием оборудования.
