11

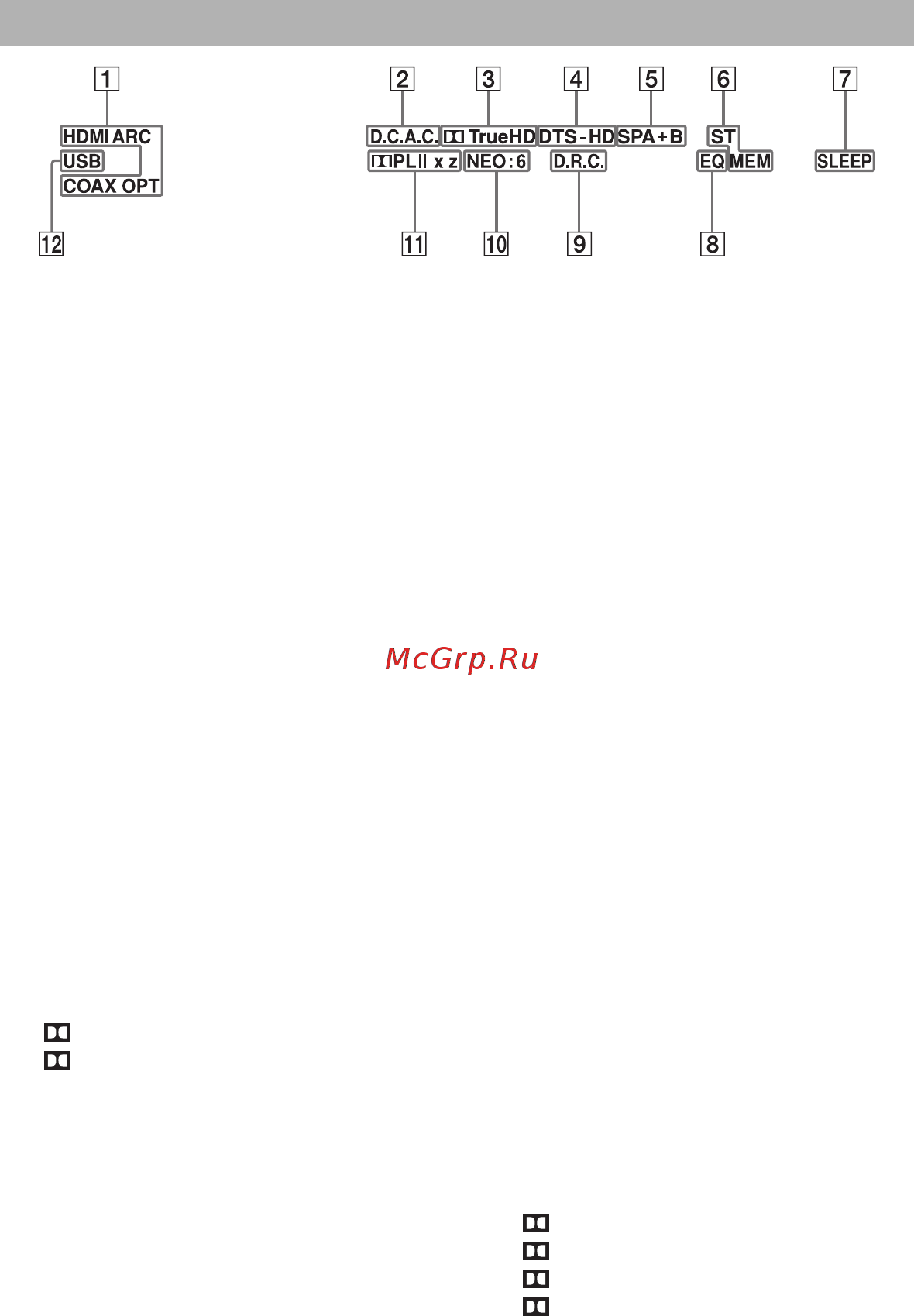

Индикаторы на дисплее
1 Индикатор входа
Загорается, показывая текущий
используемый вход.
HDMI
Ресивер распознал устройство,
подключенное к разъему HDMI IN.
ARC
Выбран вход TV и обнаружены
сигналы ARC (Audio Return
Channel – обратный канал аудио).
COAX
На входной разъем COAXIAL
подается цифровой сигнал (стр. 54).
OPT
На входной разъем OPTICAL
подается цифровой сигнал (стр. 54).
2 D.C.A.C.
Загорается, когда используется
функция автоматической кали-
бровки (Auto Calibration).
3 Индикатор Dolby Digital
Surround*
Когда ресивер декодирует сигналы
определенного формата Dolby
Digital, загорается соответствую-
щий индикатор.
Dolby Digital
TrueHD Dolby TrueHD
4 Индикатор DTS (-HD)*
Когда ресивер декодирует сигналы
определенного формата DTS, заго-
рается соответствующий индикатор.
DTS Сигнал DTS
DTS-HD Сигнал DTS-HD
5 SP A/SP B/SP A+B
Данные индикаторы загораются,
когда включена акустическая
система.
6 Индикатор настройки
ST
Загорается, когда ресивер настро-
ен на стереофонический прием.
MEM
Загорается, когда используется
функция памяти, например, па-
мять предварительной настройки
(Preset Memory) (стр. 43).
7 SLEEP
Загорается, когда задействован
таймер отключения (стр. 15).
8 EQ
Загорается во время использова-
ния эквалайзера.
9 D.R.C.
Загорается, когда используется
функция DRC (Dynamic Range
Compression – сжатие динамиче-
ского диапазона) (стр. 64).
0 NEO:6
Загорается, когда используется
декодирование DTS Neo:6
Cinema/Music (стр. 46, 47).
qa Индикатор Dolby Pro Logic
Когда ресивер осуществляет об-
работку Dolby Pro Logic, загорает-
ся один из соответствующих ин-
дикаторов. Эта технология
матричного декодирования про-
странственного звучания позволя-
ет улучшить входные сигналы.
PL Dolby Pro Logic
PL II Dolby Pro Logic II
PL IIx Dolby Pro Logic IIx
PL IIz Dolby Pro Logic IIz
